Электропривод подушки сиденья
QR-стикер- Блок кнопок регулировки водительского кресла (без памяти 96659572XT) ➠ Электрические схемы Citroen C5 Aircross
- Блоки и жгуты сидений с массажем и памятью ➠ Каталог деталей
- Схема электрорегулировки сидений (без памяти) ➠ Электрические схемы Citroen C5 Aircross
- Электродвигатель привода механизма подъема сиденья ➠ Электрические схемы Citroen C5 Aircross
- Электродвигатель продольного привода салазок сиденья ➠ Электрические схемы Citroen C5 Aircross
- Электропривод подушки сиденья ➠ Электрические схемы Citroen C5 Aircross
- Электропривод положения спинки сиденья ➠ Электрические схемы Citroen C5 Aircross

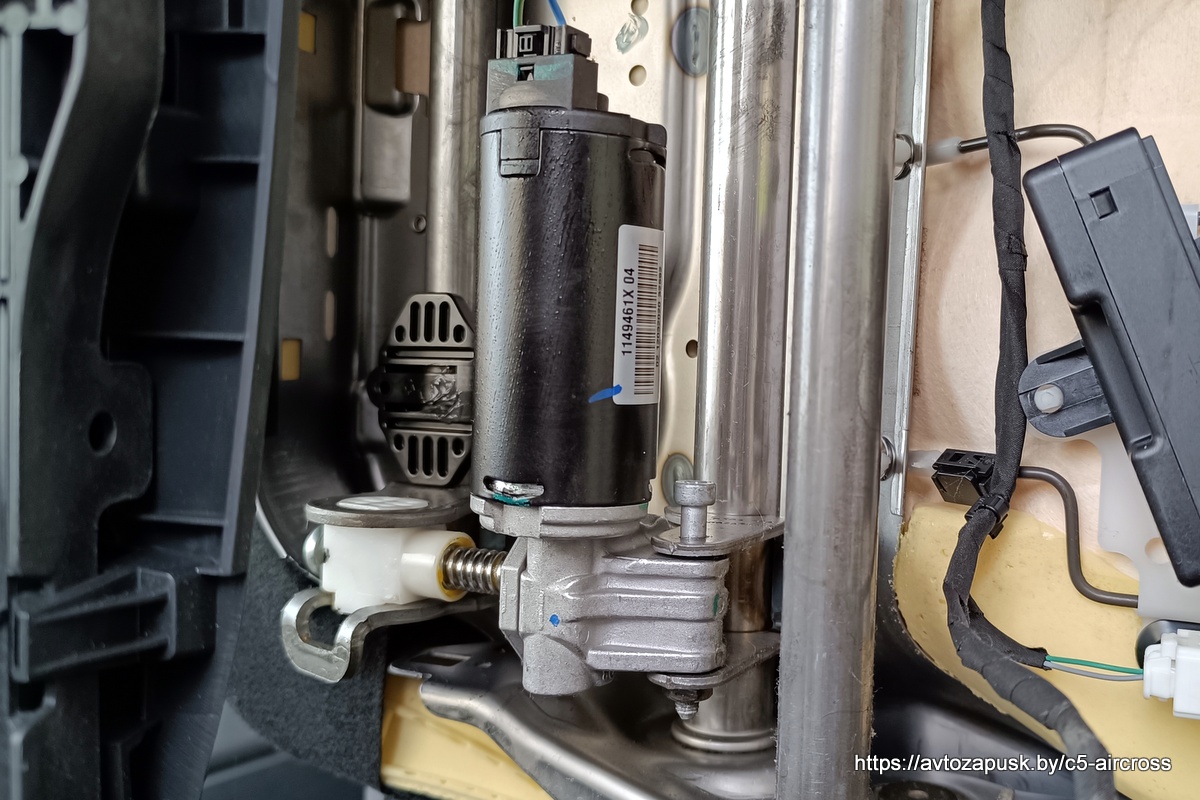

Электродвигатель привода регулировки положения подушки сиденья 1149461X 04 без датчиков (без памяти)
Зеркальный (пассажирский) 1149460X 04 без датчиков (без памяти)
Связанные схемы: Блок кнопок регулировки водительского кресла (без памяти 96659572XT) ⇔ Электродвигатель привода механизма подъема сиденья ⇔ Электропривод положения спинки сиденья ⇔ Электропривод подушки сиденья ⇔ Электродвигатель продольного привода салазок сиденья ⇔
Нашли неточность? Оставьте коментарий ✎
| Цвет | Код | Цвет | ||
|---|---|---|---|---|
| Чёрный (Noir) | NR | |||
| Красный (Rouge) | RG | |||
| Жёлтый (Jaune) | JN | |||
| Белый (Blanc) | BA | |||
| Кашатновый (Marron) | MR | |||
| Зеленый (Vert) | VE | |||
| Синий (Bleu) | BE | |||
| Оранжевый (Orange) | OR | |||
| Серый (Gris) | GR | |||
| Многоцветный (Multicolore) | MC | |||
Пример маркировки для контакта 60V BE 19 где:
- 60V - Количество контактов в разъёме
- BE - Цвет разъёма
- 19 - Номер контакта в разъёме
