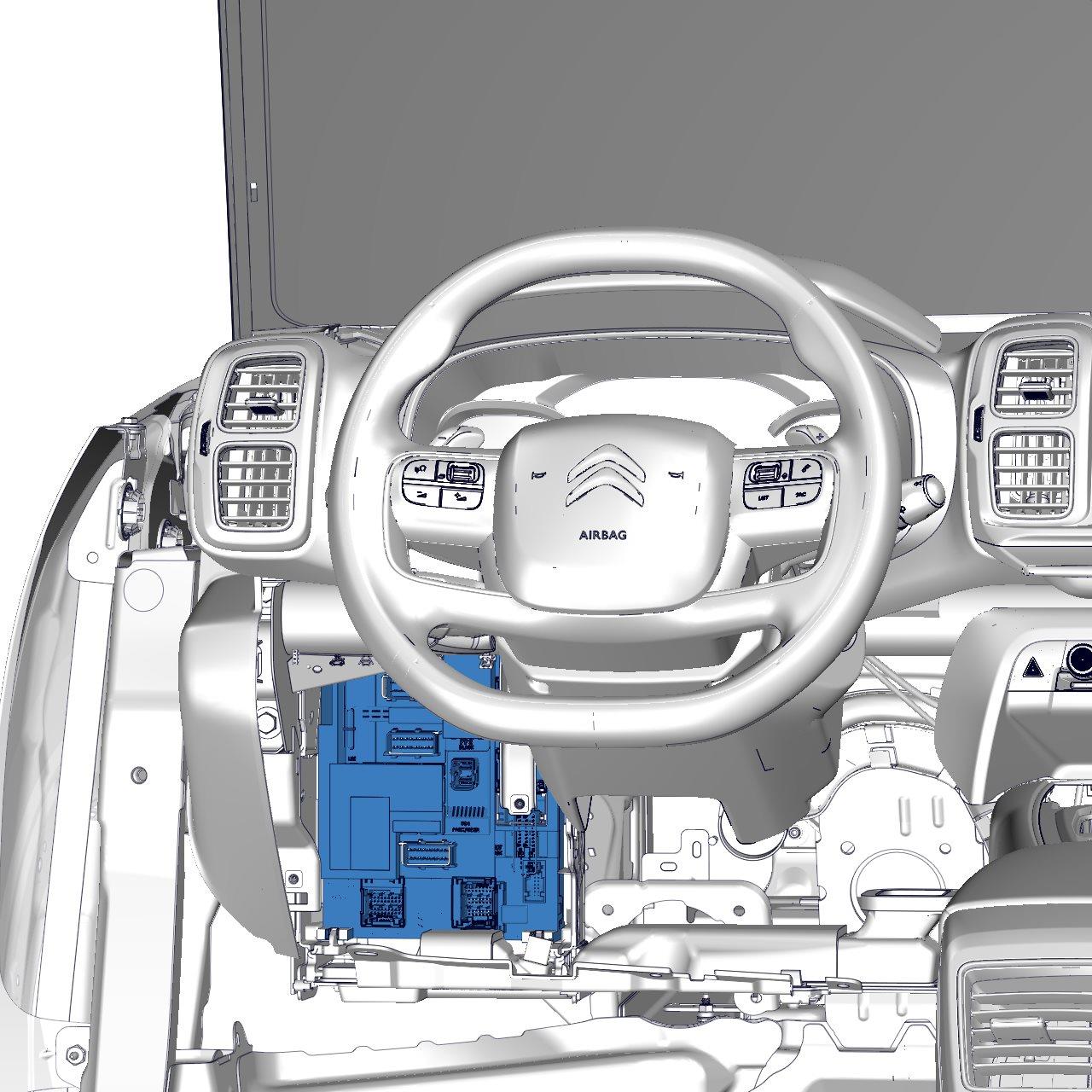

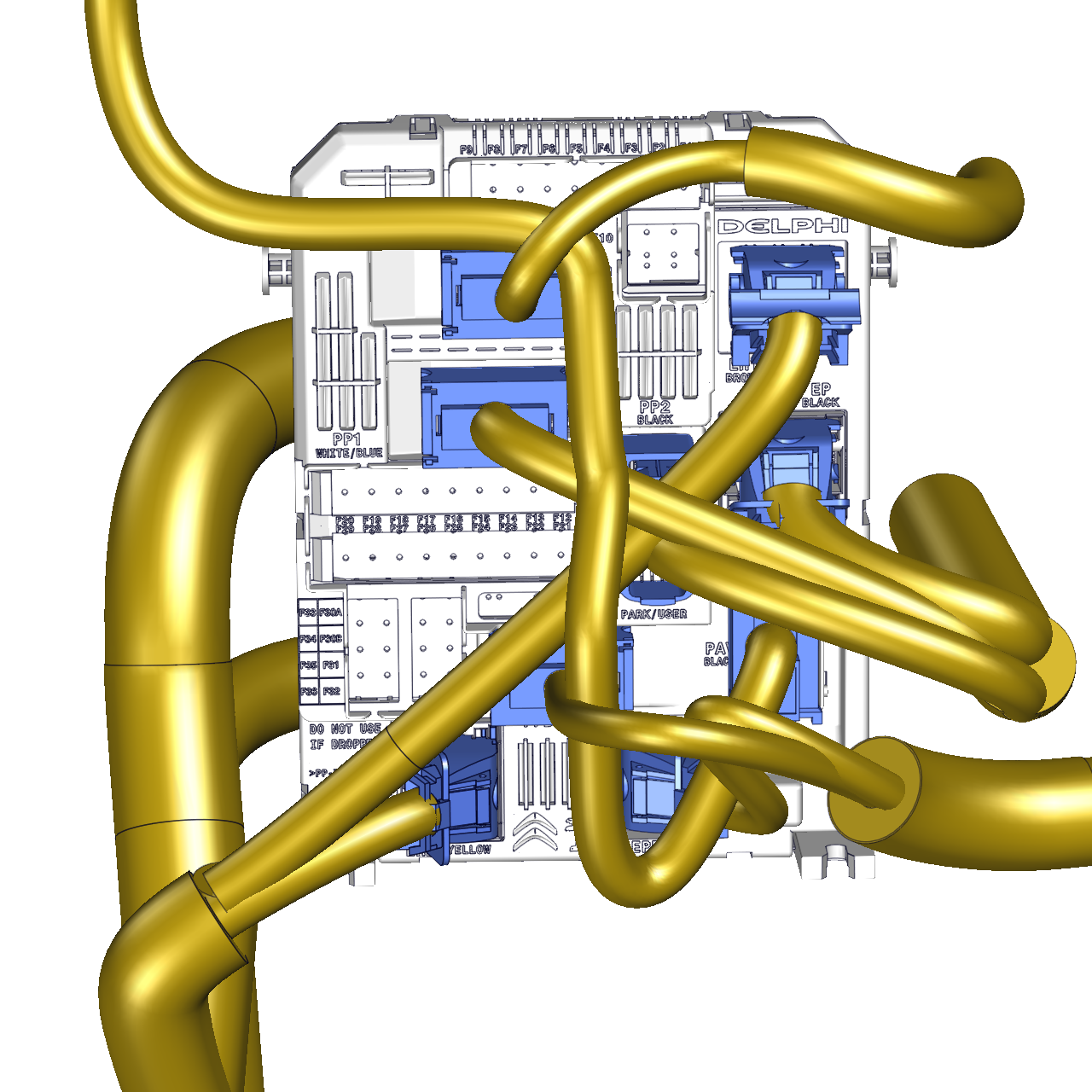

Интеллектуальный коммутационный блок (BSI)

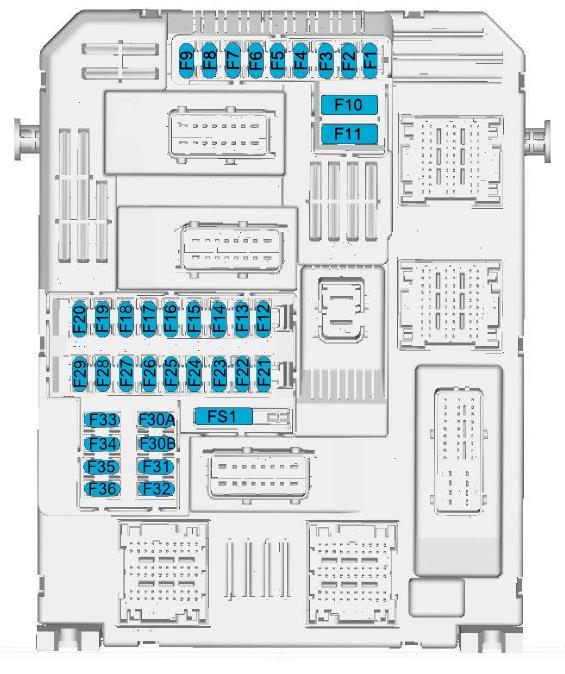

QR-стикер| Назначение предохранителей BSI-EI5-CEM00 (DELPHI 9832881380-00) | |||
|---|---|---|---|
| предохранитель | A | питание | назначение |
| F3 | 5A | +CAN | système detection presence passager |
| F4 | 15A | +BAT | звуковая сигнализация |
| F5 | 20A | GND | насос омывателя стекла |
| F12 | 7.5A | +BAT | диагностический разъем - устройство поддержания напряжения |
| F13 | 10A | +CAN | Блок компьютера кондиционера - Многофункциональная лицевая панель |
| F14 | 5A | +BAT | охранная сигнализация - автономный телекоммуникационный блок |
| F15 | 5A | +CAN | Контактор педали тормоза |
| F16 | 3A | +APC | не используется |
| F17 | 5A | +CAN | панель приборов |
| F18 | 5A | +CAN | temoin positon levier de vitesses |
| F19 | 3A | +BAT | Подрулевой переключатель и коммуникационный интерфейс автомобиля |
| F21 | 3A | +BAT | охранная сигнализация - кнопка запуска двигателя системы ADML |
| F22 | 3A | +CAN | Датчик дождя и освещенности -Многофункциональная видеокамера |
| F23 | 5A | +CAN | сигнализаторы, предупреждающие о непристегнутых ремнях безопасности |
| F24 | 5A | +CAN | Помощь при парковке - Задняя камера помощи в обзоре при движении задним ходом или в панорамном обзоре |
| F25 | 5A | +CAN | подушки безопасности |
| F26 | 3A | +APC | датчик угла поворота рулевого колеса |
| F27 | 5A | +BAT | крышка багажника с электроприводом |
| F28 | 5A | +BAT | сигнализация |
| F28 | 5A | +BAT | Дополнительный подогреватель |
| F29 | 20A | +BAT | Автомагнитола NAC - RCC |
| F31 | 15A | +ACC | Прикуриватель или разъем 12В панели управления |
| F32 | 15A | +ACC | не используется |
| F33 | 5A | +APC | не используется |
| F35 | 5A | +APC | диагностический разъем - приводы коррекции правой и левой фар по высоте - переключатель корректора фар |
| F35 | 5A | +APC | радар помощи в соблюдении интервала между автомобилями |
| R2 | - | - | Общий коммутационный блок прицепа - Блок компьютера кондиционера - Многофункциональная лицевая панель - Инструментальный разъем - Управляемый модуль впуска воздуха - Панель приборов (сенсорный цифровой экран + панель 12") - Электроуправление переключением передач (рычаг) - Датчик дождя и освещенности - Многофункциональная видеокамера - Резерв для аксессуаров - Помощь при парковке - Задняя камера визуальной помощи при движении задним ходом или в панорамном обзоре - Подушка безопасности |
| R3 | - | - | электрическое питание + APC (от замка зажигания) |
| F1 | 10A | +APC | внутреннее электрохромное зеркало заднего вида+насос подачи добавки к топливу+усилитель рулевого управления+ручка ASR+ +блок видеорегистратора |
| F6 | 20A | +BAT | насос омывателя стекла |
| F7 | 10A | +ACC | USB |
| F8 | 20A | +RDD | стеклоочиститель заднего стекла |
| F9 | 5A | GND | не используется |
| F36 | 5A | +ACC | Лампа перчаточного ящика - Индивидуальный светильник в заднем плафоне освещения - Передний индивидуальный светильник - Косметическое зеркало |
| R1 | - | - | Прикуриватель или Розетка 12В на ПУ - Задняя розетка 12 В - Подсветка перчаточного ящика - Индивидуальные светильники в переднем плафоне освещения и косметических зеркалах - Индивидуальные светильники в заднем плафоне освещения |
| R4 | - | - | стеклоочиститель заднего стекла |
| R5 | - | - | насос переднего стеклоомывателя |
| R6 | - | - | pompe lave-vitre arriere |
| R7 | - | - | звуковая сигнализация |
| R8 | - | - | Управление замками дверей и люком топливного бака |
| R9 | - | - | Управление замками дверей и люком топливного бака |
| R10 | - | - | Управление замками дверей и люком топливного бака |
| R11 | - | - | Управление замками дверей и люком топливного бака |
| R12 | - | - | Управление замками дверей и люком топливного бака |
| R13 | - | - | Управление замками дверей и люком топливного бака |
| F10 | 30A | +BAT | Управление замками дверей и люком топливного бака |
| F11 | 30A | GND | Управление замками дверей и люком топливного бака |
| F34 | 5A | +APC | выносное зарядное устройство - регулировка зеркала заднего вида - CIty Park |
Связанные схемы: Разъём заднего бампера нижний ICY0A ⇔ Разъём IC82A ⇔ Разъём задней левой стойки на крышку багажника IC84 ⇔ Разьём салона на крышу IC85A ⇔ Разъём компьютера АКПП IC35 ⇔ Разъём IC46 ⇔ Разъём IC26 ⇔ Разъём ICP4 ⇔ Разъём IC57 ⇔ Разъём ICR3A ⇔ Разъём из салона в бак ICK5F ⇔ Разъём IC01A ⇔ Разъём IC35C ⇔ Разъём салона IC91A (жёлтый !) ⇔ Разъём заднего бампера верхний ICY0B ⇔ Разъём салона IC11B ⇔ Разъём багажника в левой нише IC82B ⇔ Разъём переднего бампера верхний IC05A ⇔ Разъём переднего бампера нижний IC05B ⇔ Разъём салона IC91B (красный!) ⇔ Разём правой передней двери ICV5A ⇔ Разъём передней левой двери ⇔ Схема расположения жгутов ⇔ Схема соединения блоков предохранителей ⇔ Блок распределений 1027 (не у всех) ⇔ Блок передохранителей BFH2 ⇔ Блок предохранителей 1032 ⇔ Блок предохранителей BFRE ⇔ Силовое реле RP10 ⇔ Блок предохраниетелй BFH3 ⇔
Нашли неточность? Оставьте коментарий ✎
| Цвет | Код | Цвет | ||
|---|---|---|---|---|
| Чёрный (Noir) | NR | |||
| Красный (Rouge) | RG | |||
| Жёлтый (Jaune) | JN | |||
| Белый (Blanc) | BA | |||
| Кашатновый (Marron) | MR | |||
| Зеленый (Vert) | VE | |||
| Синий (Bleu) | BE | |||
| Оранжевый (Orange) | OR | |||
| Серый (Gris) | GR | |||
| Многоцветный (Multicolore) | MC | |||
Пример маркировки для контакта 60V BE 19 где:
- 60V - Количество контактов в разъёме
- BE - Цвет разъёма
- 19 - Номер контакта в разъёме
