| Рисунок : d2aa025d |  |
(1) Датчик положения цилиндра.
"a" 3-контактный разъем черного цвета.
Датчик положения цилиндра является датчиком Холла.
Датчик определения цилиндра информирует компьютер управления двигателем о положении распределительного вала, чтобы определить, в каком из цилиндров происходит фаза сжатия..
 | |

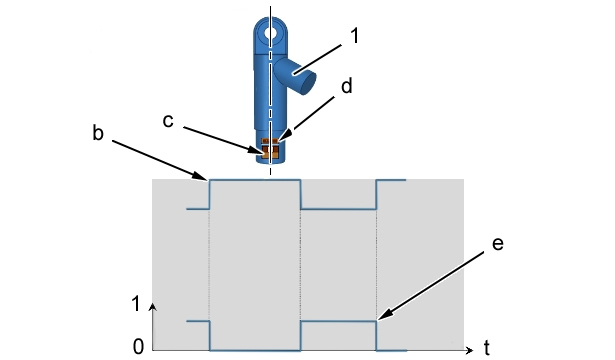

| Рисунок : d4ea0fad | |
(1) Датчик положения цилиндра.
"b" Мишень.
"c" Постоянный магнит.
"d" Камера обнаружения.
"e" Сигнал выхода.
"t" Время.
Когда мишень проходит перед постоянным магнитом датчика определения цилиндра : Выходной сигнал находится на нижнем значении.
Когда перед постоянным магнитом датчика определения цилиндра нет мишени : Выходной сигнал находится на верхнем значении.
| Обозначение | Минимальный допуск | Номинальное значение | Максимальный допуск |
| Высшее значение напряжения выхода (Вольт) | 4,75 Вольт | 5 Вольт | 5,25 Вольт |
| Низшее значение напряжения выхода (Вольт) | 0 Вольт | - | 0.6 Вольт |
| Воздушный зазор (В мм) | 1.16 мм | 1,6 мм | 2.04 мм |
 | |

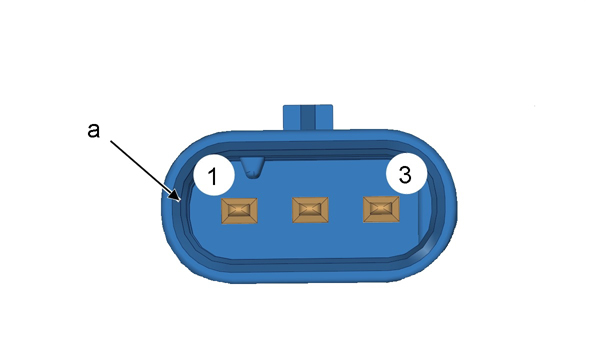

| Рисунок : d2aa064d | |
| "a" 3-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Напряжение питания |
| 2 | Сигнал выхода |
| 3 | "масса" |
Не установлено.
