Усиленный стартер

Смотри так же:
1. Описание
Рисунок : d4eadmed
(1) Усиленный стартер.
"a" Клемма питания ("+" сервисной аккумуляторной батареи).
"b" Клемма питания щеток.
"c" Разъем питания соленоида ("+" стартера).
2. Назначение
Назначением усиленного стартера яляется первый звпуск двигателя и последующие автоматические запуски двигателя.
3. Работа

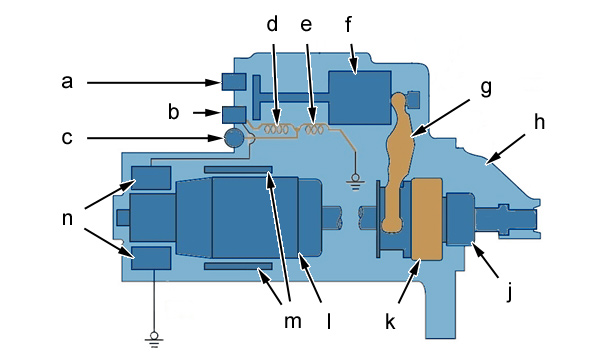

Рисунок : d4ea8qad
"a" Клемма питания ("+" сервисной аккумуляторной батареи).
"b" Клемма питания щеток.
"c" Разъем питания соленоида ("+" стартера).
"d" Обмотка втягивания.
"e" Обмотка удержания.
"f" Шток.
"g" вилка .
"h" Корпус усиленного стартера.
"j" Шестерня усиленного стартера.
"k" Обгонная муфта.
"l" Индуктивная цепь усиленного стартера.
"m" Индуктор усиленного стартера.
"n" Щетки.
Корпус стартера "h" соединен с "массой".
Плунжер "f" и вилка "g" перемещаются при подаче напряжения на разъем питания соленоида "c".
Поперечное перемещение штока "f" замыкает клемму питания "a" м клемму питания щеток "b".
Движение штока "f" передается на шестерню стартера "j" через вилку "g".
Подача напряжения к разъему питания соленоида "c" осуществляется в индуктивной цепи усиленного стартера "l" через внутреннюю проводку стартера.
Магнитное поле, приводящее во вращение индуктор и шестерню стартера "j", образуется при подаче напряжения на щетки "n".
4. Электрические характеристики
Номинальное напряжение 11,5 В
Максимальный ток питания 690 A
Сопротивление соленоида 10 Ом
Число зубьев шестерни стартера 12

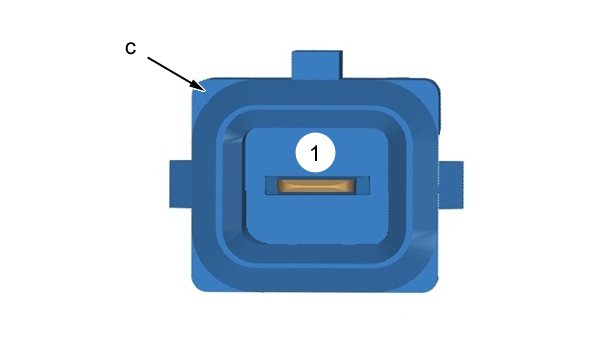

Рисунок : d2aa0ehd
"c" 1-контактный разъем черного цвета
Назначение каналов Назначение клемм разъема
1 Питание соленоида ("+" стартера)
5. "обучение" - инициализация
В случае замены элемента требуется проведение инициализации.
