Проверка компресии на двигателе типа DV5

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ПРИМЕЧАНИЕ : (*) В зависимости от комплектации.
Оборудование :
  • Компрессометр
  • Контроллер герметичности
  • Адаптер для дизельного двигателя
1. Инструменты
инструмент Номер Обозначение

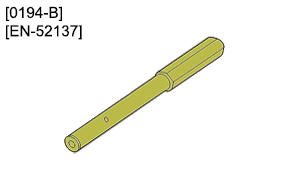

Рисунок : e5ab2d7t
 [0194-B][EN-52137] Калибровочный штифт распределительного вала

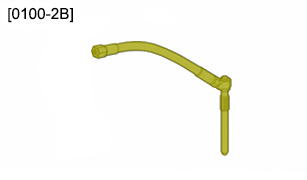

Рисунок : e5ab28kt
 [0100-2B] (*) Имитатор свечи зажигания
Рисунок : e5ab2d9t
 [0194-W][EN-52205] стопор маховика двигателя
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны
2. Предварительные операции
Убедиться, что скорость вращения вала двигателя под действием стартера превышает 250 мин-1.
Проверить :
  • Уровень моторного масла
  • Состояние воздушного фильтра
3. Снятие
ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности и чистоты для дизельных двигателей с топливной системой высокого давления (HDI) .
ОБЯЗАТЕЛЬНО : Контроль выполняется на прогретом двигателе.
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снять :
  • Крышка двигателя
  • Рычаги переднего стеклоочистителя
  • Решетку воздухозаборника перед ветровым стеклом
  • Корпус воздушного фильтра
  • Узел в сборе: крышку-опору/демпфера пульсаций
Снять и изолировать провод питания свечей предпускового подогрева.
Отсоедините разъемы дизельных форсунок.
4. Измерение давлений конца сжатия

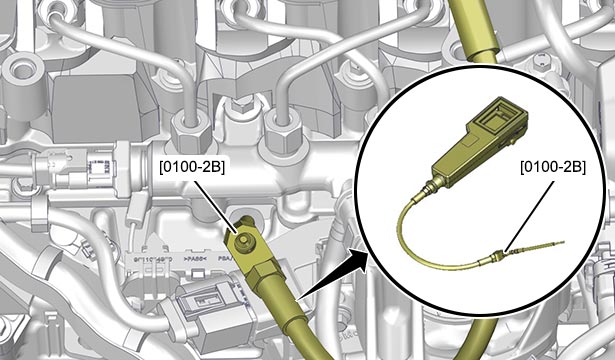

Рисунок : b1bd08ud
Снять свечи подогрева (последовательно в каждом цилиндре).
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.
Установите на место приспособление [0100-2B] на цилиндр № 1 ; Затяните моментом 1 дН.м.
Присоединить компрессометр к приспособлению [0100-2B].
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
Включите стартер на 10 секунд.
Замерить давление в цилиндре № 1.
Примените тот же метод для цилиндров № 2, № 3 и № 4 ; С помощью приспособления [0100-2B] и компрессометра.
ВНИМАНИЕ : Максимальное различие между 2 цилиндрами должно составлять 5 бар.
ВНИМАНИЕ : Если величины давления малы, проверьте состояние воздушного фильтра и прокладки головки цилиндров, прежде чем планировать ревизию двигателя.
5. Дополнительная проверка : Измерение потерь компрессии
ОБЯЗАТЕЛЬНО : Контроль выполняется на прогретом двигателе.
Установить автомобиль на подъемник .
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снять защиту двигателя .
Рисунок : b1bd09fd
Снимите верхний кожух привода газораспределения .
Установите в контрольную точку ремень привода механизма газораспределения .
ВНИМАНИЕ : Установить в контрольную точку распределительный вал ; С помощью приспособления [0194-B / EN-52137].
Определите цилиндр, в котором происходит конец сжатия ; С помощью следующего инструмента :
  • Имитатор свечи зажигания [0100-2B]
  • Контроллер герметичности
  • Адаптер для дизельного двигателя
Рисунок : b1bd08pd
Нанесите маркировочные штрихи (в зоне "a") на картер и шкив, чтобы отметить положение верхней мертвой точки (ВМТ).

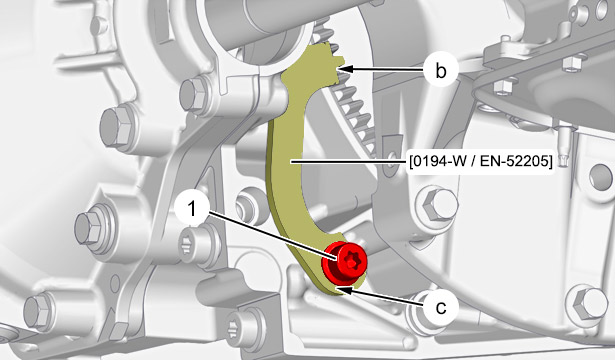

Рисунок : b1bd09kd
Установить стопор маховика [0194-W / EN-52205](в "b", "c").
Затянуть болт (1).
Считать потерю компрессии ; При помощи приспособлений :
  • Имитатор свечи зажигания [0100-2B]
  • Контроллер герметичности
  • Адаптер для дизельного двигателя
ПРИМЕЧАНИЕ : (средняя величина = 20 %).
Присоедините :
  • Адаптер для дизельного двигателя к приспособлению [0100-2B]
  • Контроллер герметичности к адаптеру для дизельного двигателя
Присоединить сжатый воздух к контрлллеру герметичности и установить давление (См. руководство по эксплуатации).
ПРИМЕЧАНИЕ : Большая утечка компрессии производит шум или вызывает появление пузырьков воздуха в системе охлаждения .
В случае получения низкой компрессии неисправные детали можно определить по шуму просачивающегося воздуха.
Использовать контроллер герметичности и аутоскоп для определения причины утечки.
Определение причин потери компрессии
Диагностика Проверьте состояние следующих деталей
Утечка воздуха : Распределитель впускного воздуха Впускные клапаны
Утечка воздуха : Выпускной коллектор / Выпускная система Выпускные клапаны
Утечка воздуха : Заправка масла / Колодец масляного щупа поршни / Поршневые кольца
Пузырьки воздуха : Система охлаждения Прокладка головки блока цилиндров / Головка блока цилиндров
Повторить данную операцию для 3 других цилиндров, каждый раз поворачивая коленчатый вал на пол оборота с использованием меток шкив/картер.
ПРИМЕЧАНИЕ : Порядок зажигания цилиндров: 1 - 3 - 4 - 2.
6. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
Снять :
  • Компрессометр
  • Приспособление [0100-2B]
  • Прибор для проверки герметичности
  • Адаптер дизельного двигателя
  • Приспособление [0194-W / EN-52205]
  • Приспособление [0194-B / EN-52137]
Подсоединить разъемы дизельных форсунок .
ВНИМАНИЕ : Проверить состояние свечей предподогрева ; Замените неисправные детали.
Установите :
  • Узел в сборе: крышку-опору/демпфера пульсаций
  • Корпус воздушного фильтра
  • Крышка двигателя
  • Решетку воздухозаборника перед ветровым стеклом
  • Рычаги переднего стеклоочистителя
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
Установите :
  • Защитный щиток под двигателем
  • Автомобиль на его колеса
ПРИМЕЧАНИЕ : Стереть ошибки из памяти ; С помощью диагностического прибора .
