Проверка контур разрежения на двигателе типа DV5

Смотри так же:
1. Инструменты
Оборудование :
  • ручной насос
  • Диагностический прибор
2. Контур разрежения
Рисунок : b1hdzpkd
(1) Электромагнитные клапаны управления байпасированием теплообменника системы рецикуляции отработавших газов.
(2) Обратный клапан.
(3) Выходной патрубок воздухоочистителя.
(4) Вакуумный насос .
(5) Штуцер выхода из маслоуловителя.
(6) Пневматическое управления обходом теплообменника рециркуляции отработавших газов.
3. Пневматическая связь

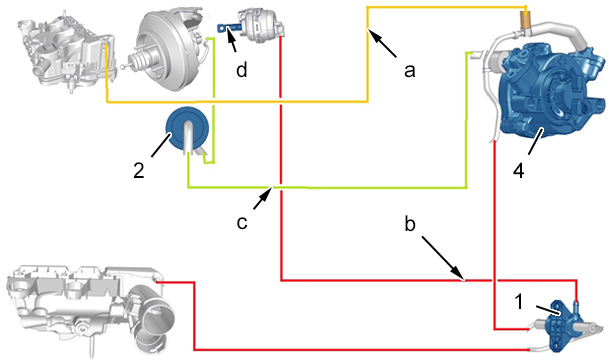

Рисунок : b1hdzpld
"a" Система вентиляции картера.
"b" Контур пневмоуправления обходом теплообменника рециркуляции отработавших газов.
"c" Трубка усилителя тормозной системы.
"d" Цепь соединения с атмосферой.
(1) Электромагнитный клапан управления байпасированием теплообменника рециркуляции отработавших газов.
(2) Обратный клапан.
(4) Вакуумный насос .
4. Предварительные операции
ВНИМАНИЕ : Перед работами с вакумным контуром выполнить считывание неисправностей и рекомендуемые проверки с помощью диагностического прибора.
5. Контроль источника разрежения (Система вентиляции картера )

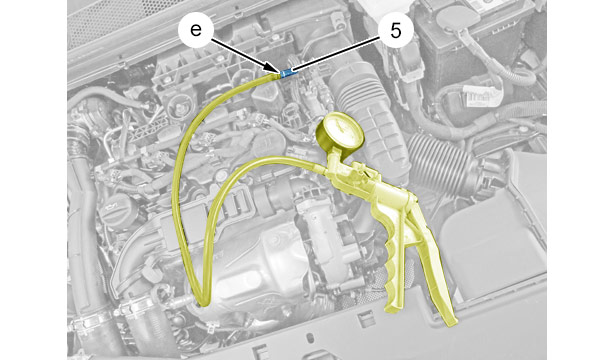

Рисунок : b1hdzpmd
(5) Штуцер выхода из маслоуловителя.
Отсоединить и отодвинуть соединение (в "e").
Присоединить ручной насос давления/разрежения(в "e").
Запустить двигатель.
Подождите 30 секунд.
ПРИМЕЧАНИЕ : Величина разрежения должна быть 0,8 ± 0,1 на холостом ходу.
Остановить двигатель.
Отсоединить ручной насос давления/разрежения.
Присоединить штуцер (в "e").
6. Контроль герметичности : Система вентиляции картера

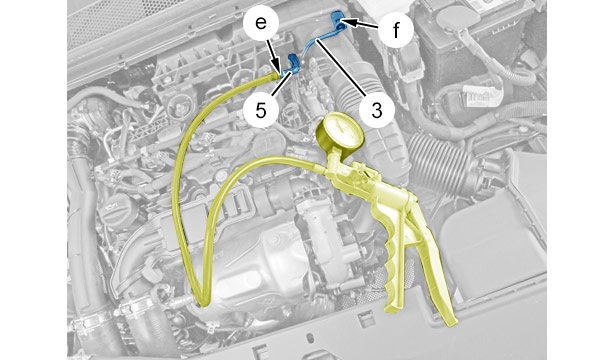

Рисунок : b1hdzpnd
(3) Выходной патрубок воздухоочистителя.
(5) Штуцер выхода из маслоуловителя.
Проверить герметичность(в "e") :
  • Отсоединить штуцер (в "e")
  • Присоединить ручной насос давления/разрежения(в "e")
  • Подвести разряжение в 0,8 бар
  • Разряжение достигнуто и не падает : Контур герметичен, перейти к следущей проверке
  • Разряжение достигается с трудом и быстро падает : Проверьте герметичность и состояние трубок вакуумного контура.Заменить дефектные элементы
ПРИМЕЧАНИЕ : При замене вакуумных трубок соблюдать направление их установки (Риск ошибочно поменять местами трубопроводы ).
Отсоединить ручной насос давления/разрежения.
Присоединить штуцер (в "e").
Проверить герметичность(в "f") :
  • Отсоединить штуцер (в "f")
  • Присоединить ручной насос давления/разрежения(в "f")
  • Подвести разряжение в 0,8 бар
  • Разряжение достигнуто и не падает : Контур герметичен, перейти к следущей проверке
  • Разряжение достигается с трудом и быстро падает : Проверьте герметичность и состояние трубок вакуумного контура.Заменить дефектные элементы
ПРИМЕЧАНИЕ : При замене вакуумных трубок соблюдать направление их установки (Риск ошибочно поменять местами трубопроводы ).
Отсоединить ручной насос давления/разрежения.
Присоединить штуцер (в "f").
7. Проверка : Трубка усилителя тормозной системы
8. Пневматическое управления обходом теплообменника рециркуляции отработавших газов

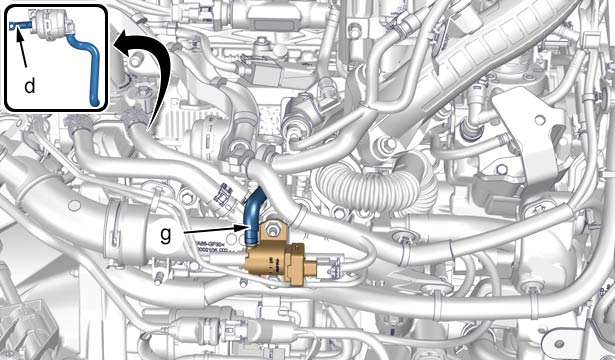

Рисунок : b1hdzpod
Отсоединить сервисную аккумуляторную батарею .
Снять :
  • Проём ветрового стекла
  • Блок воздушного фильтра
  • Задний теплозащитный экран двигателя
Отсоедините вакуумную трубку (в "g").
Присоединить ручной насос давления/разрежения(в "g").
Подвести разряжение в 0,8 бар.
Проверить перемещение управляющей тяги "d" пневматического управления (6) обходом теплообменника рециркуляции отработавших газов до упора.
ПРИМЕЧАНИЕ : Управляющая тяга "d" пневматического управления (6) обходом теплообменника рециркуляции отработавших газов должна перемещаться от упора до упора.
ПРИМЕЧАНИЕ : Заменить неисправную деталь (детали).
Отсоединить ручной насос давления/разрежения.
Присоединить вакуумную трубку(в "g").
Установите :
  • Задний теплозащитный экран двигателя
  • Блок воздушного фильтра
  • Проём ветрового стекла
ВНИМАНИЕ : Проверить рекомендации по безопасности перед подключением сервисной аккумуляторной батареи.
Присоединить сервисную аккумуляторную батарею .
9. Электромагнитные клапаны управления байпасированием теплообменника системы рецикуляции отработавших газов
9.1. Проверка
Отсоединить сервисную аккумуляторную батарею .

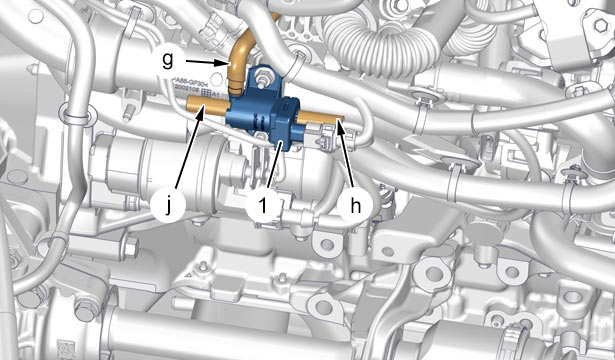

Рисунок : b1hdzppd
Снять :
  • Проём ветрового стекла
  • Блок воздушного фильтра
  • Задний теплозащитный экран двигателя
ВНИМАНИЕ : Поверить присоединение трубок электроклапана управления (1) обходом теплообменника рециркуляции отработавших газов(в "g", "h", "j").
Снять электроклапан управления (1) обходом теплообменника рециркуляции отработавших газов.
Выполнить электрическую проверку электроклапана управления (1) обходом теплообменника рециркуляции отработавших газов(на верстаке).
Если электроклапан не работает, заменить электроклапан управления (1) обходом теплообменника рециркуляции отработавших газов(см. соответствующую операцию).
9.2. Установка
Снять электроклапан управления (1) обходом теплообменника рециркуляции отработавших газов.
Подвключить трубки (в "g", "h", "j").
Установите :
  • Задний теплозащитный экран двигателя
  • Блок воздушного фильтра
  • Проём ветрового стекла
ВНИМАНИЕ : Проверить рекомендации по безопасности перед подключением сервисной аккумуляторной батареи.
Присоединить сервисную аккумуляторную батарею .
