. ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями(соблюдать правила, действующие в данной стране).
Снять передний бампер .
 | |

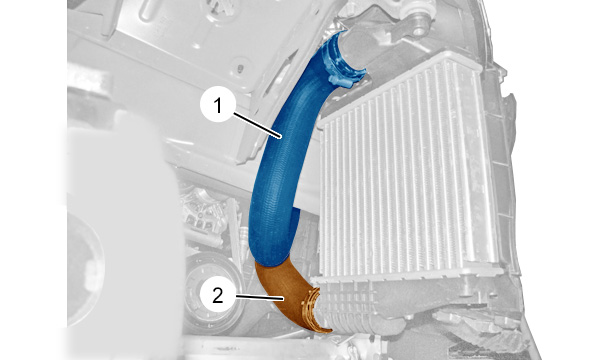

| Рисунок : b1hg5v0d |  |
Отсоединить воздушные патрубки (1), (2) теплообменника "воздух/воздух" .
 | |

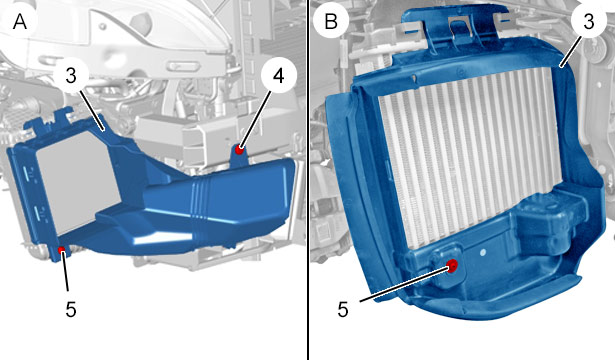

| Рисунок : b1hg5v3d | |
Размер "A" : .
Снять :
- Болт (5)
- Фиксатор (4)
- Воздушный дефлектор (3)
Размер "B" : .
Снять :
- Болт (5)
- Воздушный дефлектор (3)
 | |
| Рисунок : b1hg8cvd | |
Установка " C" и "D" : .
Снять :
- болтов (7)
- Теплообменник типа "воздух/воздух" (6)
Установка " C" и "D" : .
Установите :
- Теплообменник типа "воздух/воздух" (6)
- болтов (7)
Размер "A" : .
Установите :
- Воздушный дефлектор (3)
- Фиксатор (4)
- Болт (5)
Размер "B" : .
Установите :
- Воздушный дефлектор (3)
- Болт (5)
ВНИМАНИЕ : Проверить правильность расположения нижних крепежных элементов перед установкой теплообменника "воздух / воздух" (6).
 | |

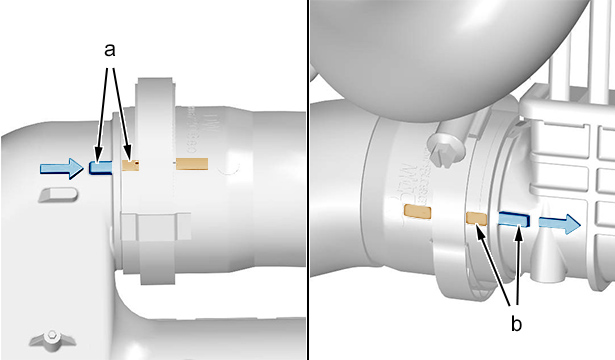

| Рисунок : b1hg8ttd | |
Присоединить воздушные патрубки (1), (2) теплобменника "воздух/воздух" (6).
Расположите рядом друг с другом метки (в "a", "b").
Установите :
- Передний бампер
- Автомобиль на его колеса
