Снятие и установка впускного воздушного коллектора

Смотри так же:
1. Обязательная замена деталей
Обозначение Количество
Уплотнители (Впускной воздушный коллектор) 2
2. Расположение

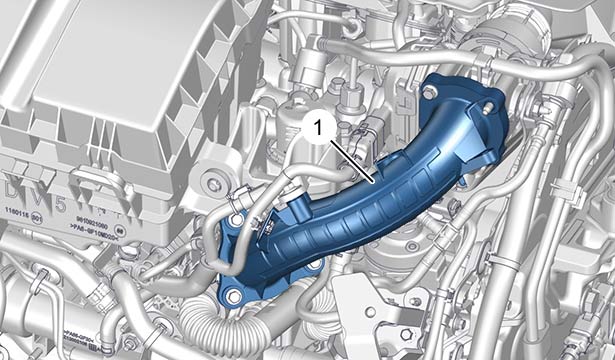

Рисунок : b1hg5prd
Метка Обозначение Количество
(1) Впускной воздушный коллектор 1
3. Снятие
Отсоединить сервисную аккумуляторную батарею.
Снять декоративную крышку двигателя .

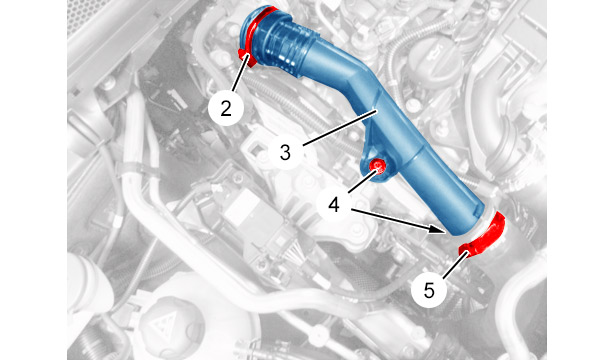

Рисунок : b1hg5psd
ВНИМАНИЕ : После демонтажа немедленно заглушите трубки чувствительных к грязи элементов пробками, чтобы не допустить попадания грязи.
Снять :
  • болтов (4)
  • Хомуты (2), (5)
  • Трубку подачи воздуха (3)
  • Проём ветрового стекла

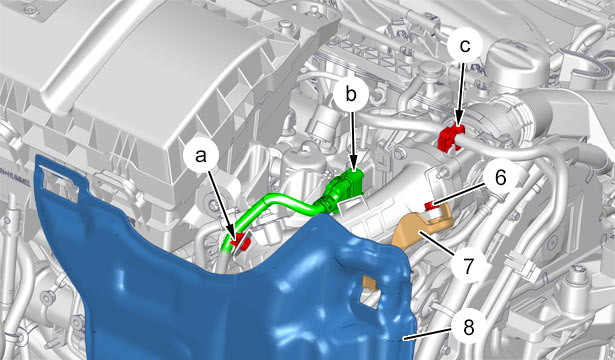

Рисунок : b1hg5uvd
Отстегните трубку (в "c").
Снять :
  • Болт (6)
  • Лапка крепления (7)
Отсоединить разъем (в "b").
Отстегните жгут проводов (в "a").
Снять :
Рисунок : b1hg5uwd
Отключить и отстегнуть электрический разъем (в "d").
ВНИМАНИЕ : После демонтажа немедленно заглушите трубки чувствительных к грязи элементов пробками, чтобы не допустить попадания грязи.
Снять :
  • Болт (9)
  • Датчик давления и температуры воздуха впуска (11)
  • болтов (10)

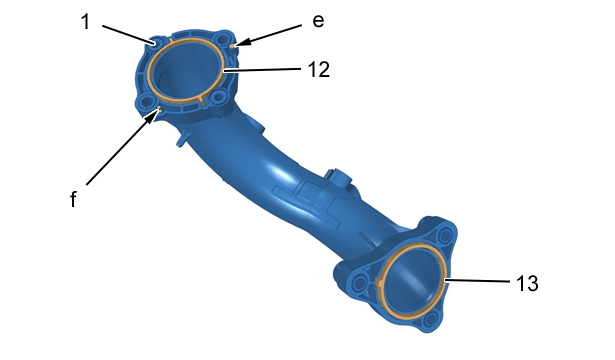

Рисунок : b1hg5uxd
ВНИМАНИЕ : Отделите центровочные штыри "" от их гнезд (в "e", "f").
Снять :
  • Трубопровод для впуска воздуха (1)
  • Уплотнения (12), (13)
4. Установка
Снять пробки .
Установите :
  • Новые прокладки (12), (13) ; Смазать уплотнения (12), (13) ; С помощью моторного масла
  • Трубопровод для впуска воздуха (1)
  • болтов (10)
  • Датчик давления и температуры воздуха впуска (11)
  • Болт (9)
Прикрепить и подключить электрический разъем (в "d").
Установите :
Прикрепите жгут проводов (в "a").
Заново подсоедините разъем (в "b").
Установите :
  • Лапка крепления (7)
  • Болт (6)
Закрепить трубку (в "c").
Установите :
  • Проём ветрового стекла
  • Трубку подачи воздуха (3)
  • Хомуты (2), (5)
  • болтов (4)
  • Крышка двигателя
Присоединить сервисную аккумуляторную батарею.
5. Проверка
Запустить двигатель.
Проверьте герметичность соединений системы выпуска.
Остановить двигатель.
