. Отсоединить сервисную аккумуляторную батарею.
Снять декоративную крышку двигателя .
 | |

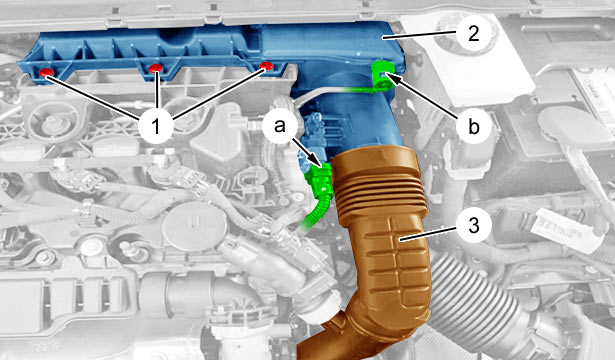

| Рисунок : b1hg5q9d |  |
Отсоединить трубку сапуна(в "b").
Отсоединить разъем (в "a").
Снять :
- Патрубок подачи воздуха (3)
- 3 болта (1)
- Крышку (2) блока воздушного фильтра
 | |

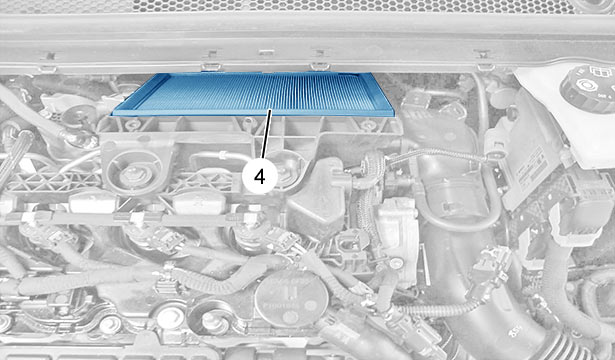

| Рисунок : b1hg5qad | |
Снять воздушный фильтр (4).
Установите :
- Воздушный фильтр (4)
- Крышку (2) блока воздушного фильтра
- 3 болта (1)
- Патрубок подачи воздуха (3)
Присоединить трубку сапуна(в "b").
Заново подсоедините разъем (в "a").
Установите декоративную крышку двигателя .
Присоединить сервисную аккумуляторную батарею .
Отсоединить сервисную аккумуляторную батарею.
Снять декоративную крышку двигателя (в зависимости от комплектации).
 | |

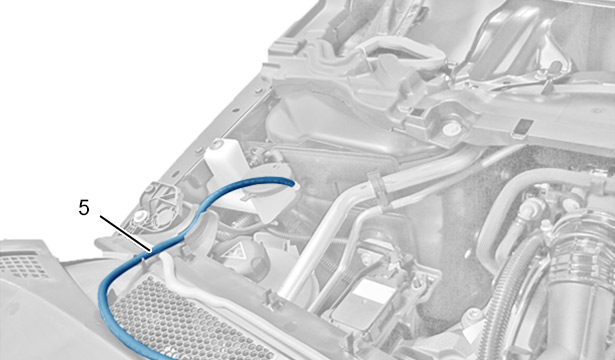

| Рисунок : b1hg5qbd | |
Отсоединить шланг стеклоомывателя (5).
 | |

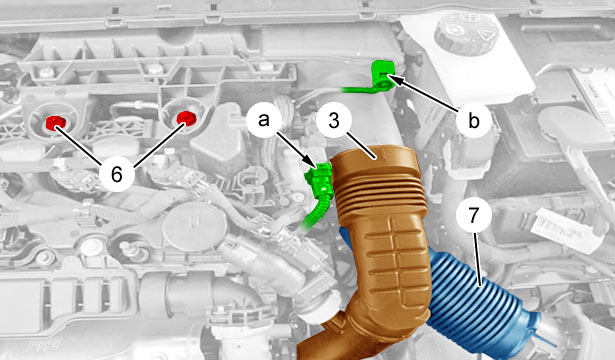

| Рисунок : b1hg5qcd | |
Снять :
- Патрубок подачи воздуха (3)
- Горловина для подвода воздуха (7)
Отсоединить трубку сапуна(в "b").
Снять болт (6).
Отсоединить разъем (в "a").
 | |
| Рисунок : b1hg5qed | |
Освободить теплозащитный щиток (9), сместив его назад(в "d").
Отодвинуть :
- Блок (10) воздушного фильтра (Как показано стрелкой )
- Опору (8) блока воздушного фильтра (в "c")
Снять корпус (10) воздушного фильтра.
 | |

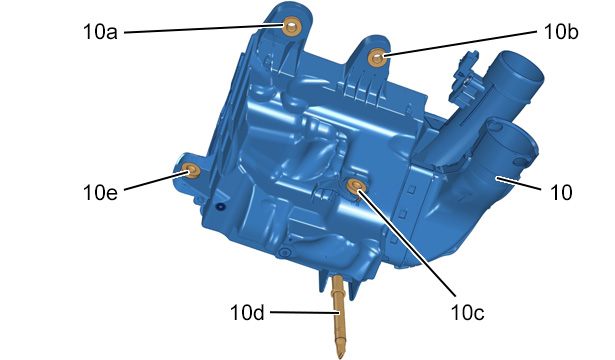

| Рисунок : b1hg5qfd | |
(10) Корпус воздушного фильтра.
ВНИМАНИЕ : Проверьте наличие трубопровода(в (10d)).
ВНИМАНИЕ : Проверьте наличие сайлент-блоков(в (10a), (10b), (10c), (10e)).
 | |

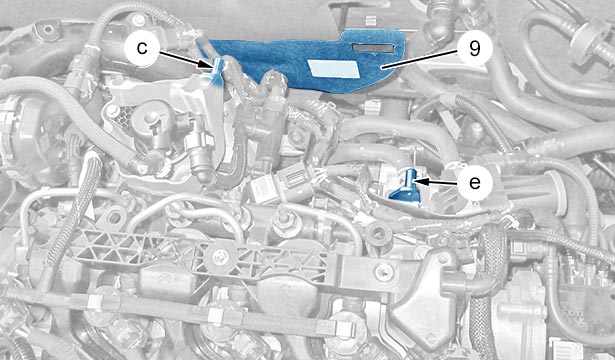

| Рисунок : b1hg5qgd | |
Установите :
- Блок (10) воздушного фильтра (На кронштейн (8) )
- Термоэкран (9)(в "d")
- Сайлент-блок (10c)(в "e")
- Сайлент-блок (10e)(в "c")
Заново подсоедините разъем (в "a").
Установить на место болты (6).
Присоединить трубку сапуна(в "b").
Установите :
- Горловина для подвода воздуха (7)
- Патрубок подачи воздуха (3)
Подсоединить шланг стеклоомывателя (5).
Установите декоративную крышку двигателя (в зависимости от комплектации).
Присоединить сервисную аккумуляторную батарею .
