. | Обозначение | Количество |
| Уплотнение трубопровода возврата смазки (на блоке двигателя) | 1 |
| Прокладка выпускного коллектора | 1 |
| Медные прокладки (Трубка смазки турбокомпрессора ) | 4 |
| Гайки крепления турбокомпрессора | 4 |
| Хомут каталитического нейтрализатора | 2 |
Отсоединить сервисную аккумуляторную батарею.
ВНИМАНИЕ : Защитите радиатор охлаждения двигателя , чтобы избежать повреждения лопаток .
 | |

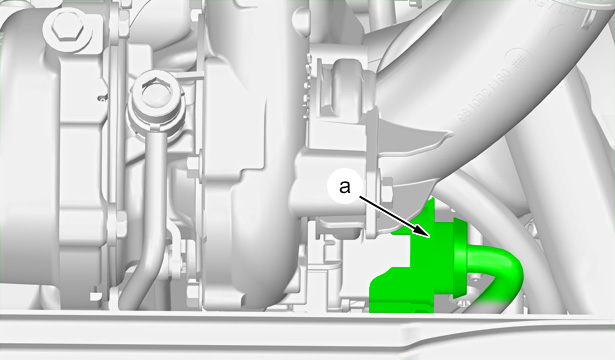

| Рисунок : b1hg5rdd |  |
Отсоединить разъем (в "a").
 | |

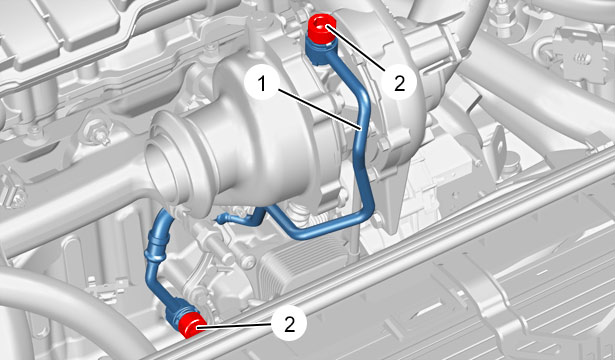

| Рисунок : b1hg5red | |
Снять :
- 2 болтов (2)
- Трубку (1) смазки турбокомпрессора
 | |

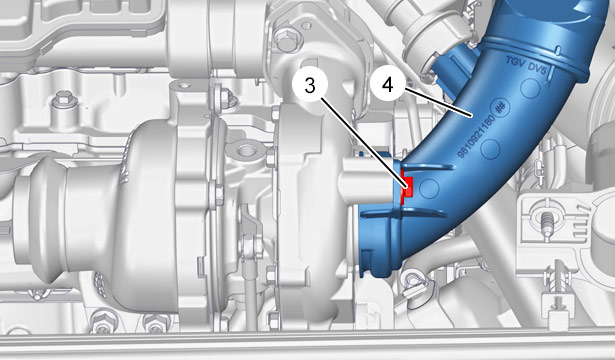

| Рисунок : b1hg5rfd | |
Снять :
- Болт (3)
- Трубку подачи воздуха (4) от турбокомпрессора
 | |

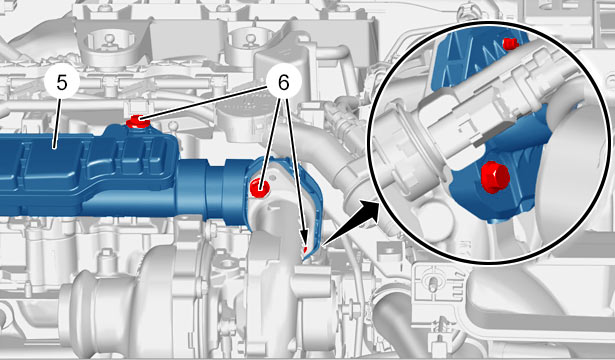

| Рисунок : b1hg5rgd | |
Снять болт (6).
Отведите в сторону глушитель шума, производимого турбокомпрессором (5).
 | |
| Рисунок : b1hg5rhd | |
Снять нижние гайки (7) турбокомпрессора (8).
 | |
| Рисунок : b1hg5rid | |
Снять :
- 2 гайки (9)
- Турбокомпрессор (8)
Проверить систему фильтрации воздуха, поступающего в двигатель.
Проверить :
- Зазоры и выравнивание
- воздушных трубок
- Состояние и правильность позиционирования трубки разрежения турбокомпрессора (8)
Проверить отсутствие посторонних тел в следующих элементах :
- Контур впуска воздуха
- Коллектор отработавших газов (Опасность выхода из строя турбокомпрессора (8) при включении)
Очистите поверхность выпускного коллектора турбокомпрессора .
Проверить чистоту штуцеров контура моторного масла.
ВНИМАНИЕ : Использовать рекомендованные винты и гайки (сопротивление нагреву).
ВНИМАНИЕ : Снять заглушки с турбокомпрессора (8) в последний момент.
ВНИМАНИЕ : Очистите соединяемые плоскости сертифицированным продуктом, удаляющим остатки металла. Не используйте ни абразив, ни царапающие инструменты на соединяемых плоскостях. Соединяемые плоскости не должны содержать следов ударов или трещин.
 | |

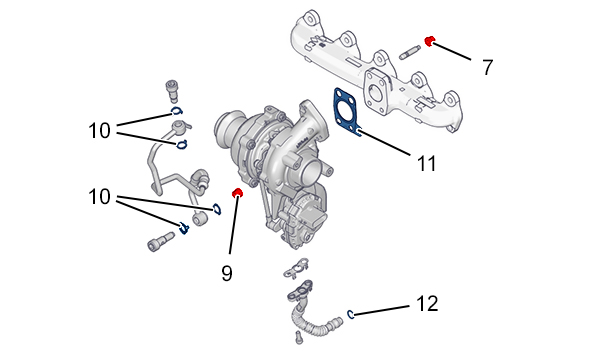

| Рисунок : b1hg63td | |
Установите :
- Гайки крепления (7), (9) турбокомпрессора (8) (новых)
- 4 медных прокладки полых винтов (10) системы смазки турбокомпрессора (8) (новых)
- Хомуты каталитического нейтрализатора (новых)
- Новую прокладку (11) выпускного коллектора
- Новая прокладка (12) (Уплотнение трубопровода возврата смазки)
ВНИМАНИЕ : Выполните предварительную сборку элементов турбокомпрессора (8), чтобы отрегулировать их положение (Перед окончательной затяжкой).
Установите :
- Турбокомпрессор (8)
- Гаситель шума (5) турбокомпрессора
- Трубку (1) смазки турбокомпрессора
- болтов (6)
- Трубку подачи воздуха (4) от турбокомпрессора
- Болт (3)
- 2 болтов (2)
Заново подсоедините разъем (в "a").
Присоединить сервисную аккумуляторную батарею.
Опустите автомобиль на землю.
Отсоедините разъемы дизельных форсунок.
Поворачивайте двигатель с помощью стартера в течение 15 секунд.
Подсоединить разъемы дизельных форсунок .
Дать двигателю поработать на холостом ходу 30 секунд, прежде чем увеличивать нагрузку.
После начала эксплуатации автомобиля проверить герметичность различных соединений.
Стереть ошибки из памяти ; С помощью диагностического прибора.
