⇒ ПЕРЕДНИЙ ВЫПУСКНОЙ КОЛЛЕКТОР С КАТАЛИЗАТОРОМ

Тематические группы в Telegram

Снятие и установка выпускного коллектора

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Обязательная замена деталей
Обозначение Количество
Гайки (Выпускной коллектор / Головка блока цилиндров) 10
Теплозащитного экрана 1
Уплотнение (Tурбокомпрессор / Выпускной коллектор) 1
Хомута выпускной системы 2
2. Оборудование
Приспособление Номер Обозначение

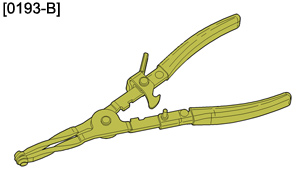

Рисунок : e5ab041t
 [0193-B] (*) Съемник для хомутов выпускной системы
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны
3. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Установить автомобиль на подъемник .
Снять :
  • Крышка двигателя
  • Хомут крепления каталитического нейтрализатора к турбокомпрессору ; С помощью приспособления [0193-B]
  • Хомут крепления гибкого выпускного патрубка к предварительному каталитическому нейтрализатору ; С помощью приспособления [0193-B]
  • Каталитический нейтрализатор системы выпуска
  • Турбокомпрессор
  • Направляющую втулку масляного щупа

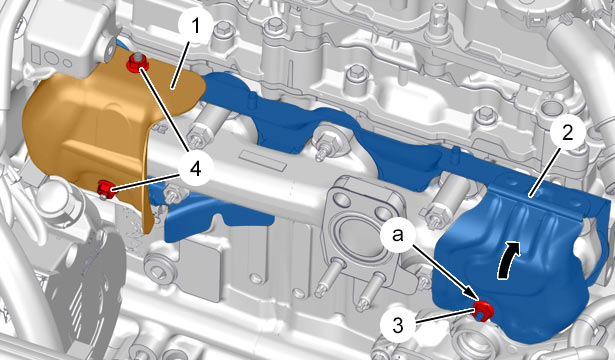

Рисунок : b1jg1i8d
Снять :
  • Гайку (3)
  • Гайки (4)
  • Термоэкран (1)
  • Герметизирующую прокладку турбокомпрессора
Отодвинуть теплозащитный экран (2) (в "a").
Рисунок : b1jg1idd
Снять :
  • Гайки (5) выпускного коллектора (6)
  • 8 проставок
  • Выпускной коллектор (6)

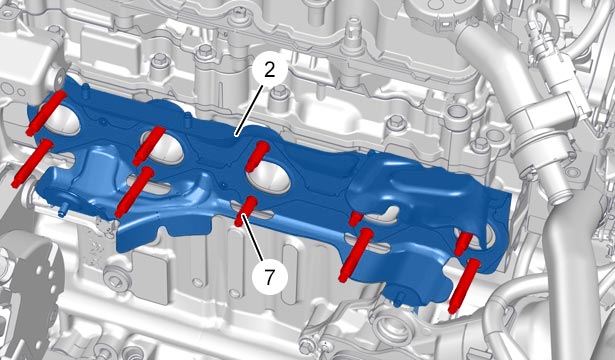

Рисунок : b1jg1iid
ПРИМЕЧАНИЕ : Прокладка выпускного коллектора (6) совмещена с теплозащитным экраном (2).
Снять :
  • шпилек (7)
  • Термоэкран (2)
4. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
ВНИМАНИЕ : Очистите соединяемые плоскости с помощью сертифицированного состава ; Не использовать царапающие или абразивные инструменты ; Плоскости стыка не должны содержать следов ударов или трещин.
Установите :
  • Термоэкран (2) (новый) (в "a")
  • шпилек (7)
  • Выпускной коллектор (6)
  • 8 проставок

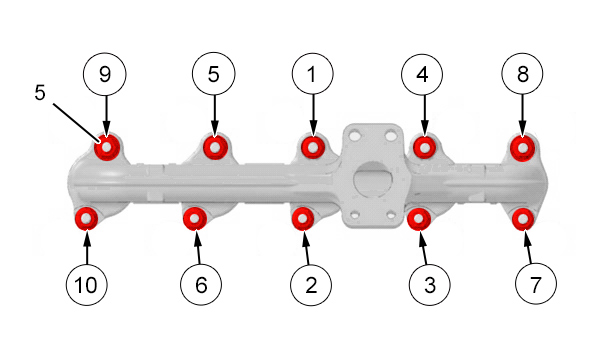

Рисунок : b1jg1ind
ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.
Установите :
  • Гайки (5) выпускного коллектора (6) (новых) (Затянуть в указанном порядке)
  • Термоэкран (1)
  • Гайки (4)
  • Гайку (3)
  • Направляющую втулку масляного щупа
  • Уплотнение (новое) турбокомпрессора
  • Турбокомпрессор
  • Каталитический нейтрализатор системы выпуска
  • Хомут крепления каталитического нейтрализатора к турбокомпрессору (новый) ; С помощью приспособления [0193-B]
  • Хомут крепления гибкого выпускного патрубка к предварительному каталитическому нейтрализатору (новый) ; С помощью приспособления [0193-B]
Снять приспособление [0193-B].
Установите :
  • Крышка двигателя
  • Автомобиль на его колеса
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
