(1) Расходомер воздуха .
"a" Серый разъем на 4 контактов.
Назначение расходомера воздуха :
- Измерять количество подаваемого воздуха
- Измерять температуру подаваемого воздуха
 | |
| Рисунок : d4ea99qd | |

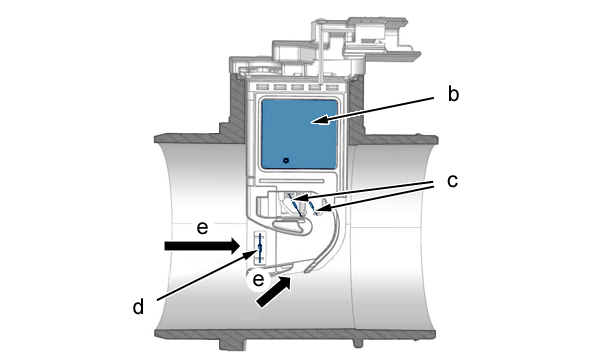

"b" Электронная плата.
"c" Камера обнаружения.
"d" Датчик температуры.
"e" Вход в измерительный канал.
Поток воздуха проходит по измерительному каналу, затем через капсулу с нагреваемой проволокой.
 | |
| Рисунок : d4ea99rd | |

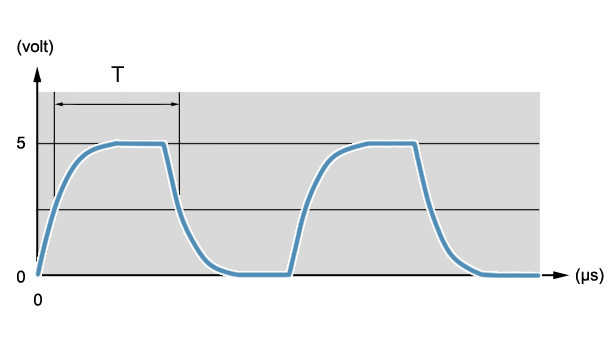

(volt) Напряжение в вольтах.
"T" Период .
(µs) Время в микросекундах.
Электронная схема измеряет частоту, с которой капсула датчика охлаждается от контакта с потоком воздуха.
Чем выше скорость охлаждения капсулы датчика, тем выше расход воздуха.
Датчик температуры воздуха - резистивный датчик с отрицательным температурным коэффициентом сопротивления (ТКС).
Значение сопротивления датчика температуры воздуха изменяется в зависимости от изменения температуры воздуха :
- Когда температура воздуха повышается, значение сопротивления датчика уменьшается
- Когда температура воздуха снижается, значение сопротивления датчика увеличивается
| Обозначение | Минимальное значение | Номинальное значение | Максимальное значение |
| Напряжение питания (в вольтах) | 10,5 | 13,5 | - |
| Ток питания (В мА) | - | - | 575 |
| Рисунок : d4ea99td | |
(Hz) Номинальная частота в Гц.
(kg/h) Расход воздуха в кг/ч.
| Объем нагнетаемого воздуха (Кг/ч) | Минимальная частота (Гц) | Номинальная частота (Гц) | Максимальная частота (Гц) |
| 1077 | 10498 | 10562 | 10626 |
| 836 | 9695 | 9753 | 9811 |
| 830 | 9674 | 9732 | 9790 |
| 747 | 9358 | 9417 | 9476 |
| 665 | 9015 | 9073 | 9131 |
| 583 | 8648 | 8703 | 8758 |
| 501 | 8237 | 8290 | 8343 |
| 417 | 7766 | 7817 | 7868 |
| 335 | 7214 | 7263 | 7312 |
| 252 | 6538 | 6584 | 6630 |
| 167 | 5645 | 5686 | 5727 |
| 133 | 5188 | 5227 | 5266 |
| 83 | 4310 | 4344 | 4378 |
| 58 | 3752 | 3781 | 3810 |
| 50 | 3541 | 3569 | 3597 |
| 30 | 2912 | 2935 | 2958 |
| 22 | 2569 | 2591 | 2613 |
| 14 | 2104 | 2123 | 2142 |
| Рисунок : d4ea99ud | |
(kohms) Номинальное сопротивления в кОм.
(°C) Температура воздуха в градусах Цельсия.
| Температура в °C | Минимальное сопротивление (В килоомах) | Номинальное сопротивление (В килоомах) | Максимальное сопротивление (В килоомах) |
| -40 | 37,34 | 43,32 | 50,14 |
| -30 | 21,7 | 24,71 | 28,08 |
| -20 | 13,08 | 14,65 | 16,37 |
| -10 | 8,134 | 8,969 | 9,866 |
| 0 | 5,2 | 5,652 | 6,127 |
| 10 | 3,416 | 3,663 | 3,918 |
| 20 | 2,297 | 2,433 | 2,57 |
| 25 | 1,9 | 2 | 2,1 |
| 30 | 1,562 | 1,653 | 1,746 |
| 40 | 1,073 | 1,148 | 1,226 |
| 50 | 0,752 | 0,813 | 0,877 |
| 60 | 0,537 | 0,587 | 0,639 |
| 70 | 0,391 | 0,431 | 0,473 |
| 80 | 0,289 | 0,321 | 0,356 |
| 90 | 0,217 | 0,243 | 0,272 |
| 100 | 0,165 | 0,186 | 0,21 |
| 110 | 0,127 | 0,144 | 0,164 |
| 120 | 0,099 | 0,113 | 0,129 |
| 130 | 0,078 | 0,09 | 0,103 |
 | |
| Рисунок : d4ea99vd | |

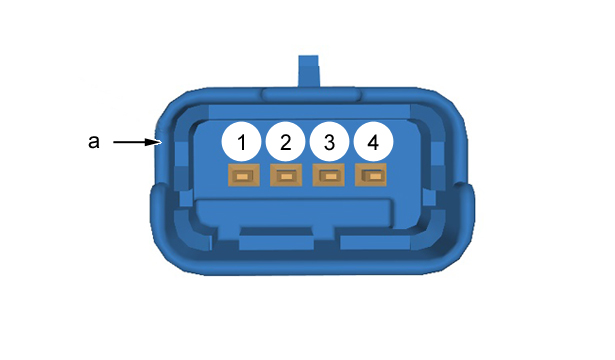

| "a" Серый разъем на 4 контактов | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Сигнал подачи воздуха |
| 2 | "масса" |
| 3 | Напряжение питания |
| 4 | Сигнал температуры воздуха |
Не установлено.
