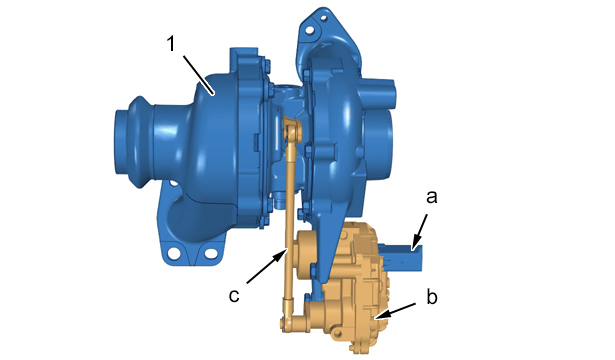

(1) Турбокомпрессор с переменной геометрией.
"a" 5-контактный разъем черного цвета.
"b" Механизм изменения и датчик изменения геометрии турбокомпрессора.
"c" Тяга привода подвижных лопаток выпускной турбины.
 | |

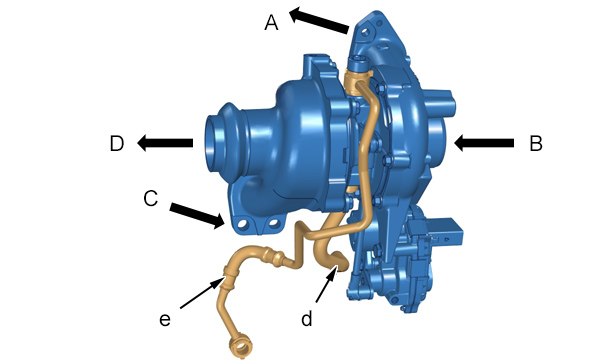

| Рисунок : d4eadumd | |
"A" Выход турбокомпрессора.
"B" Вход турбокомпрессора.
"C" Вход отработавших газов.
"D" Выход отработавших газов.
"d" Выход масла.
"e" Подача масла.
Турбокомпрессор позволяет подавать воздух в двигатель.
В двигатель поступает наддувочный воздух от турбокомпрессора с переменной геометрией, управляемого компьютером управления двигателем с помощью исполнительного механизма изменения переменной геометрии.
 | |
| Рисунок : d4eadund | |
"a" 5-контактный разъем черного цвета.
"b" Механизм изменения и датчик изменения геометрии турбокомпрессора.
"c" Тяга привода подвижных лопаток выпускной турбины.
"f" Компрессор впускного воздуха.
"g" Выпускная турбина.
"h" Подвижные лопатки.
"j" Передача лопаток.
"k" Подвижная поводковая планшайба.
Турбокомпрессор состоит из двух ярко выраженных частей :
- Камера, связанная с функцией выпуска отработавших газов
- Камера, соединенная с системой впуска двигателя
Выпускная турбина "g" и компрессор впускного воздуха "f" жестко соединены валом.
Выпускная турбина "g", вращаемая выпускными газами , приводит в движение компрессор впускного воздуха "f", который сжимает поступающий воздух .
 | |

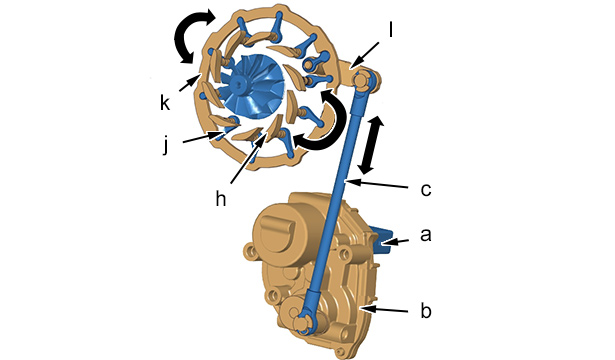

| Рисунок : d4eaduod | |
"a" 5-контактный разъем черного цвета.
"b" Механизм изменения и датчик изменения геометрии турбокомпрессора.
"c" Тяга привода подвижных лопаток выпускной турбины.
"l" Привод тяги управления подвижными лопатками выпускной турбины.
"k" Подвижная поводковая планшайба.
"j" Передача лопаток.
"h" Подвижные лопатки.
Исполнительный механизм и датчик положения переменной геометрии турбокомпрессора "b" позволяет с помощью тяги привода изменять положение подвижной поводковой планшайбы "k", которая поворачивает подвижные лопатки в турбине "c".
Изменение положения подвижной поводковой планшайбы "k" заставляет повернуться подвижные лопатки "h".
Вращение подвижных лопаток "h" относительно соответствующей оси позволяет :
- Изменять проходное сечение, через которое отработавшие газы поступают в турбину "g"
- Более точно направлять поток отработавших газов, проходящих через турбину "g"
ВНИМАНИЕ : Перед остановкой двигателя дождитесь снижения частоты вращения до режима холостого хода. Несоблюдение этого условия может привести к разрушению турбокомпрессора (Отсутствие смазки).
 | |
| Рисунок : d4ea992d | |
"h" Подвижные лопатки.
"g" Выпускная турбина.

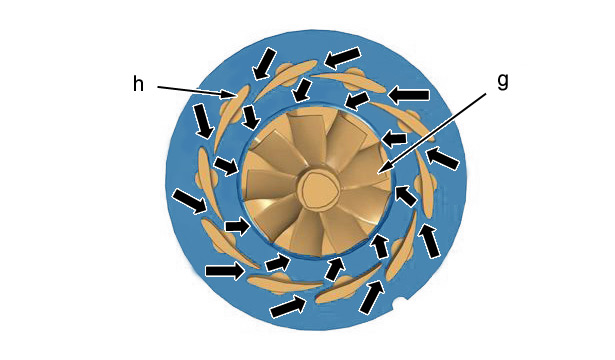

При низкой частоте вращения кинетическая энергия отработавших газов невелика :
- Турбокомпрессор с регулируемой геометрией увеличивает кинетическую энергию отработавших газов, уменьшая проходное сечение турбины
- Кроме этого, подвижные лопатки "h" в закрытом положении точно направляют отработавшие газы на турбину выпуска "g"
ПРИМЕЧАНИЕ : Эти два условия обеспечивают повышение частоты вращения турбинного колеса при малой частоте вращения вала двигателя.
 | |
| Рисунок : d4ea993d | |
"h" Подвижные лопатки.
"g" Выпускная турбина.

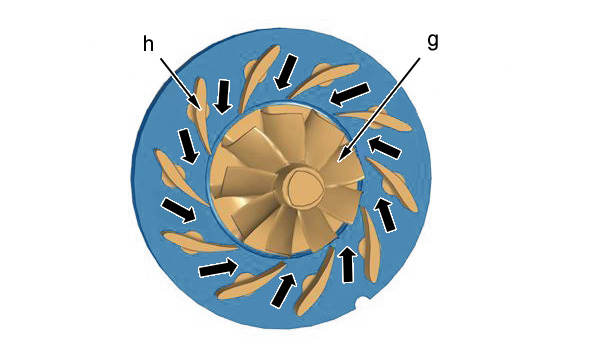

При низкой частоте вращения кинетическая энергия отработавших газов относительно велика :
- Турбокомпрессор с регулируемой геометрией уменьшает кинетическую энергию отработавших газов, увеличивая проходное сечение турбины
- Кроме этого, подвижные лопатки "h" в открытом положении менее точно направляют отработавшие газы на турбину выпуска "g"
ПРИМЕЧАНИЕ : Эти 2 условия обеспечивают снижение частоты вращения турбины "g" при высокой частоте вращения вала двигателя.
 | |

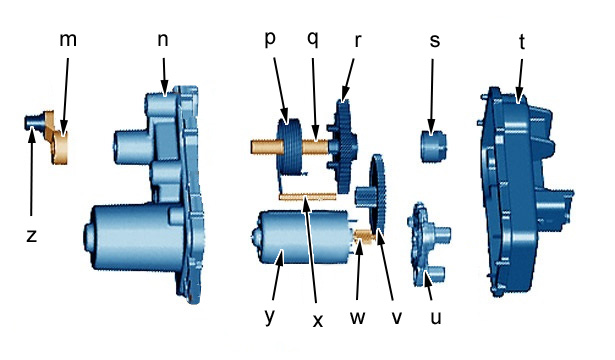

| Рисунок : d4eadupd | |
"m" Тяга фиксации оси привода.
"n" Нижняя крышка (без разъема).
"p" Возвратная пружина (Ось привода).
"q" Ось привода.
"r" Ведомая шестерня.
"s" Верхний намагниченный направляющий элемент оси привода.
"t" Верхняя крышка (С 5-контактным разъемом).
"u" Плата питания .
"v" Шестерня понижающей передачи.
"w" Ведущая шестерня (Электродвигатель).
"x" Ось (Шестерня понижающей передачи).
"y" Электродвигатель.
"z" Палец фиксации приводной тяги поворота лопаток в корпусе турбины.
Питание, поступающее от верхней крышки "t" (с 5-контактным разъемом), подает напряжение на плату питания "u", которая управляет электродвигателем "y".
Электродвигатель "y" приводит ведущую шестерню "w" электродвигателя.
Ведущая шестерня электродвигателя "w" приводит шестерню понижающего редуктора "v".
Шестерня понижающего редктора "v" приводит ведомую шестерню "r".
Ведомая шестерня "r" через ось привода "q" и тягу крепления оси привода "m" воздействует на палец крепления тяги привода подвижных лопаток корпуса турбины "z".
Датчик положения переменной геометрии турбокомпрессора встроен в плату питания "u".
Компьютер управления двигателем посылает сигнал управления на исполнительный механизм изменения геометрии турбокомпрессора в виде сигнала RCO.
 | |

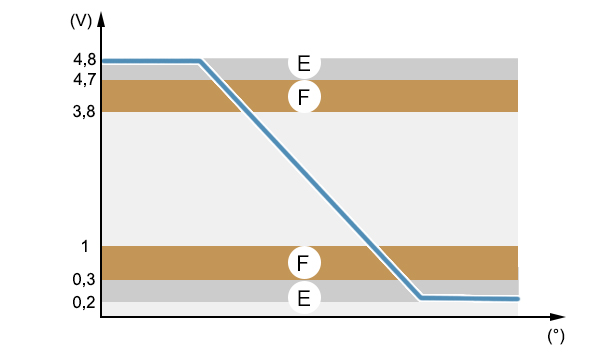

| Рисунок : d4eaduqd | |
(V) Напряжение питания датчика положения изменяемой геометрии турбокомпрессора (в вольтах).
(°) Положение исполнительного механизма изменения геометрии турбокомпрессора (в градусах).
"E" Зона ошибок датчика положения изменяемой геометрии турбокомпрессора.
"F" Зона допустимого механического износа.
Кривая показывает изменение выходного напряжения датчика в зависимости от положения исполнительного механизма изменения геометрии турбокомпрессора.
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение |
| Напряжение питания датчика положения изменяемой геометрии турбокомпрессора (в вольтах) | 4,5 | 5 | 5,5 |
| Управляющее напряжение исполнительного механизма изменения геометрии турбокомпрессора (в вольтах) | 9 | - | 16 |
 | |

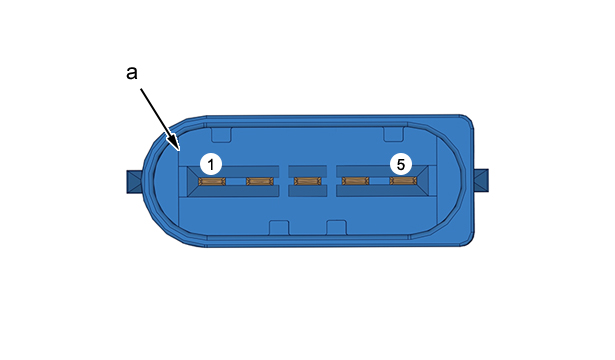

| Рисунок : d4eadurd | |
| "a" 5-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Сигнал "+" исполнительного механизма и датчика положения изменяемой геометрии турбокомпрессора |
| 2 | Сигнал "-" исполнительного механизма и датчика положения изменяемой геометрии турбокомпрессора |
| 3 | "масса" датчика положения изменяемой геометрии турбокомпрессора |
| 4 | Сигнал датчика положения изменяемой геометрии турбокомпрессора |
| 5 | Питание датчика положения изменяемой геометрии турбокомпрессора |
В случае замены элемента требуется проведение "обучения".
