Назначение и расположение элементов функции Stop and Start

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Назначение
Функция "Stop and Start" позволяет :
  • Автоматически остановить ДВС при остановке автомобиля
  • Автоматически запустить ДВС при желании водителя продолжить движение
2. Расположение
Рисунок : b1ha0nyd
(1) Датчик разряжения в тормозной системе (*).

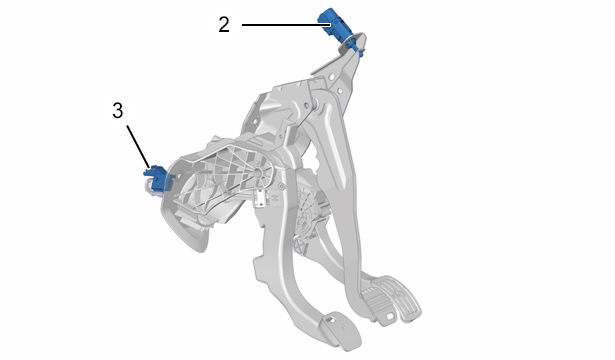

Рисунок : b1ha0nqd
(2) Сдвоенный контактор педали тормоза.
(3) Датчик положения рабочей части привода сцепления (*).

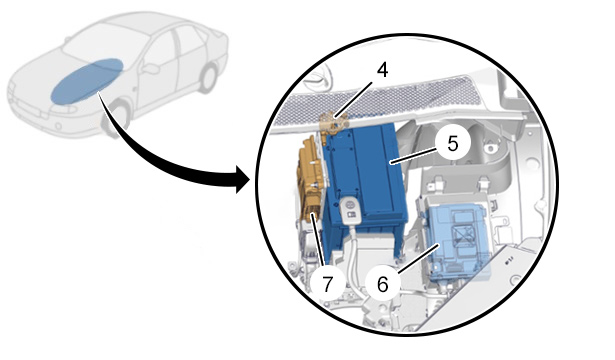

Рисунок : b1ha0nzd
(4) Блок состояния заряда аккумуляторной батареи.
(5) Сервисная аккумуляторная батарея.
(6) Блок предохранителей и реле двигателя.
(7) Компьютер управления двигателем.

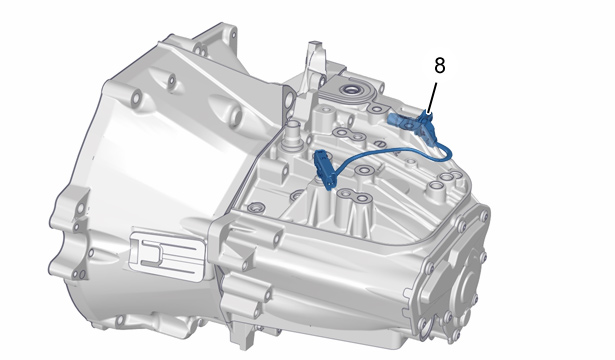

Рисунок : b1ha0nrd
(8) Датчик мертвой точки (*).

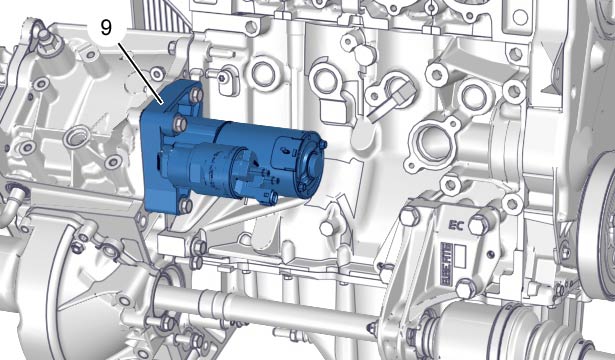

Рисунок : b1hb1ekd
(9) Стартер.

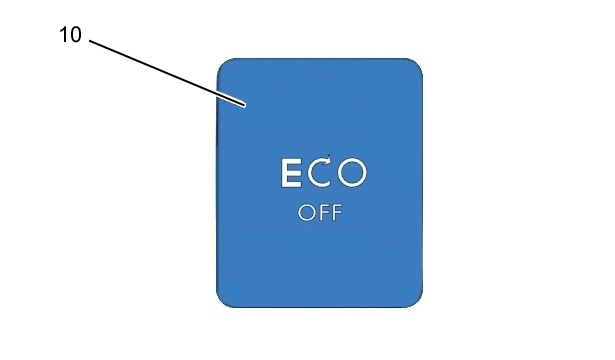

Рисунок : b1hb1eld
(10) Кнопка (сенсорная или механическая) включения/выключения функции Stop and Start.
ПРИМЕЧАНИЕ : Обратитесь к руководству по эксплуатации автомобиля для ознакомлени я с расположением выключателя включения/выключения функции "Stop and Start".
