Моменты затяжки двигатель-автоматическая коробка передач

Смотри так же:
1. Соединение коробки передач (AT8) с двигателем
Рисунок : b2cb04bd
Метка Наименование Момент затяжки
(1) Соединение двигатель-коробка передач 5,5 дН.м

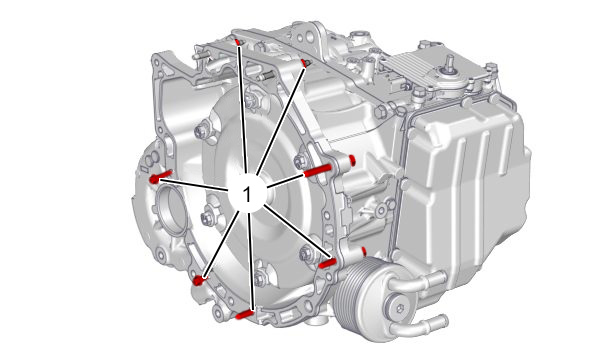

2. Соединение коробки передач (AT6) с двигателем
Рисунок : b2cb064d
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 5,5 дН.м

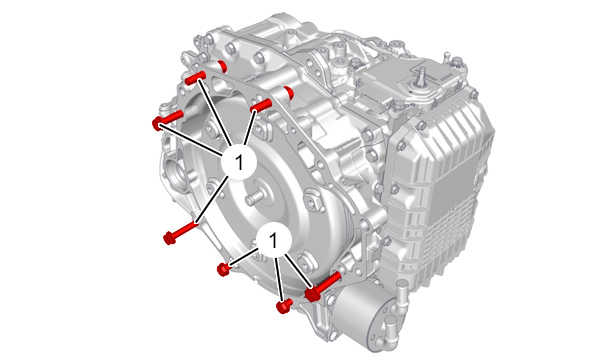

3. Соединение коробки передач (AMN8) с двигателем
Рисунок : b2cb0ird
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 6 дН.м
4. Соединение коробки передач (ATN8) с двигателем

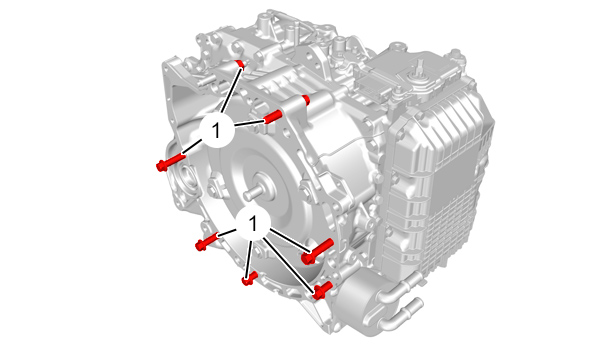

4.1. Двигатель DV
Рисунок : b2cb0isd
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 5,5 дН.м

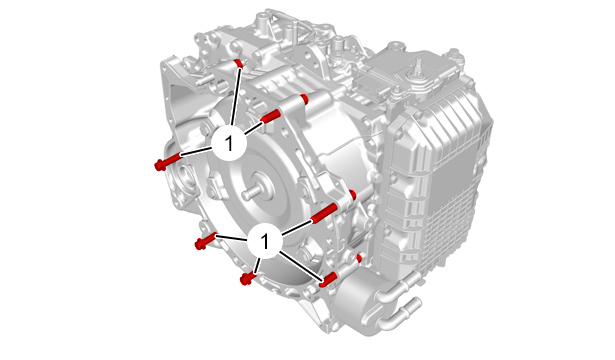

4.2. Двигатель EP
Рисунок : b2cb0itd
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 5,5 дН.м

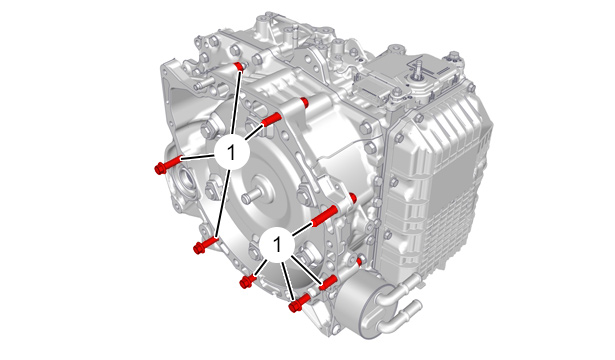

4.3. Двигатель EB
Рисунок : b2cb0iud
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 5,5 дН.м

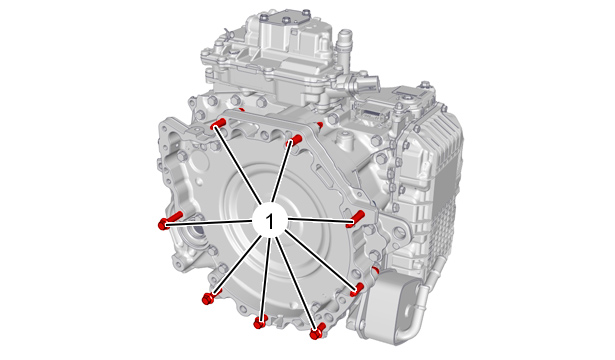

5. Соединение коробки передач (eATN8) с двигателем
Рисунок : b2cb0lmd
Метка Наименование Момент затяжки
(1) Соединение двигатель-автоматическая коробка передач 5,5 дН.м

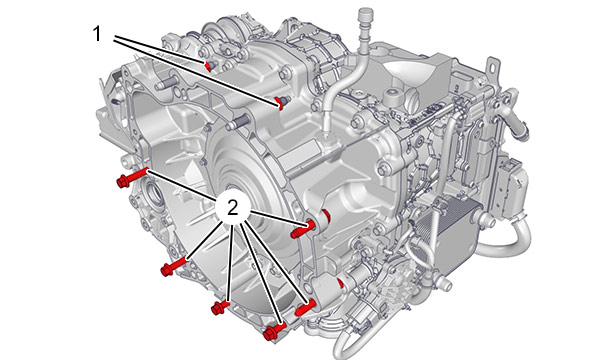

6. Соединение коробки передач (eDCT6) с двигателем
Рисунок : b2cb0q7d
Метка Наименование Момент затяжки
(1) Гайки(Соединение двигатель-автоматическая коробка передач) 5,5 дН.м
(2) Болт(Соединение двигатель-автоматическая коробка передач) 5,5 дН.м
