Снятие и установка автоматической коробки передач тип AMN8 / ATN8

• АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ AISIN (8ст. 1.5 дизель) ➠ Каталог деталей
• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Инструкции по ремонту и обслуживанию двигателя 1.5 Blue HDi (DV5RC) ➠ Описание, работа и ремонт
• МКПП (1.5 дизель) ➠ Описание и работа автоматической и механической трансмисии
• Снятие и установка защитный щиток под двигателем ➠ описание
• Схема управления АКПП (ASIN) ➠ Электрические схемы Citroen C5 Aircross

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

1. Оборудование

Оборудование :

• Цеховой подъемный кран
• Диагностический прибор

Приспособление	Номер	Обозначение

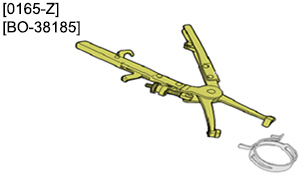

Рисунок : e5ab2dpt	[0165-Z][BO-38185]	зажим для упругих хомутов шланга с охлаждающей жидкостью
Рисунок : e5ab0d6t	[0336-A2] (*)	тяга для снятия коробки передач
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны

2. Предварительные операции

Установить автомобиль на 2-стоечный подъемник.

ВНИМАНИЕ : Установить рычаг переключения передач в положение "N" (при работающем двигателе).

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

ВНИМАНИЕ : Не сливайте рабочую жидкость из автоматической коробки передач.

Слив охлаждающей жидкости из системы охлаждения двигателя .

Снимите защитный элемент под двигателем.

3. Снятие

Снимите двигатель и коробку передач в сборе .

Рисунок : b2cm004d

Отсоединить трубки (1) ; С помощью приспособления [0165-Z / BO-38185].

Отвести в сторону жгуты проводов, прилегающие к коробке передач.

Снимите стартер .

Рисунок : b2cg34fd

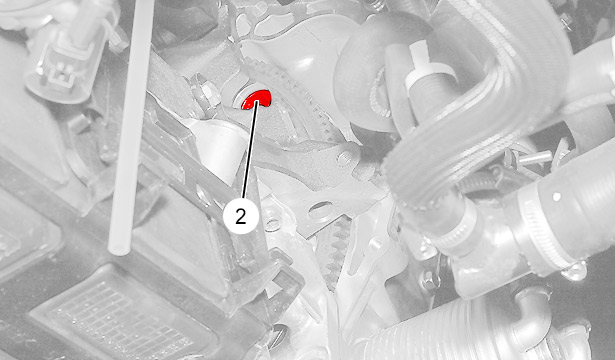

ПРИМЕЧАНИЕ : Провернуть вал двигателя за болт шкива коленвала для доступа к 6 болтам (2) гидротрансформатора через отверстие стартера (По часовой стрелке).

Снять :

• 6 болтов (2) гидротрансформатора
• Нижние болты соединительной муфты двигатель/коробка передач

Рисунок : b2cg34gd

Снимите опору тросов привода коробки передач .

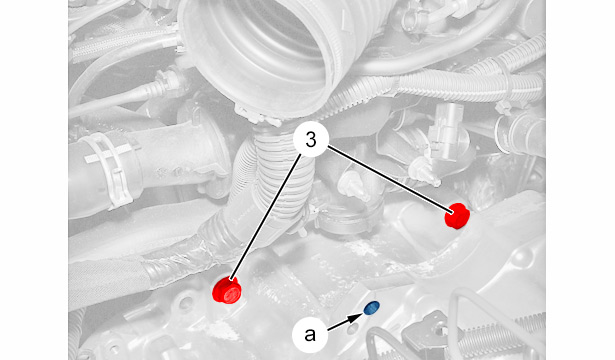

Поднимите автоматическую коробку передач (В "a") ; С помощью подъемного крана сервисной станции.

Снять болт (3).

Рисунок : b2cg5b4p

Размер "A" : Автоматическая коробка передач тип "AMN8".

Размер "B" : Автоматическая коробка передач тип "ATN8".

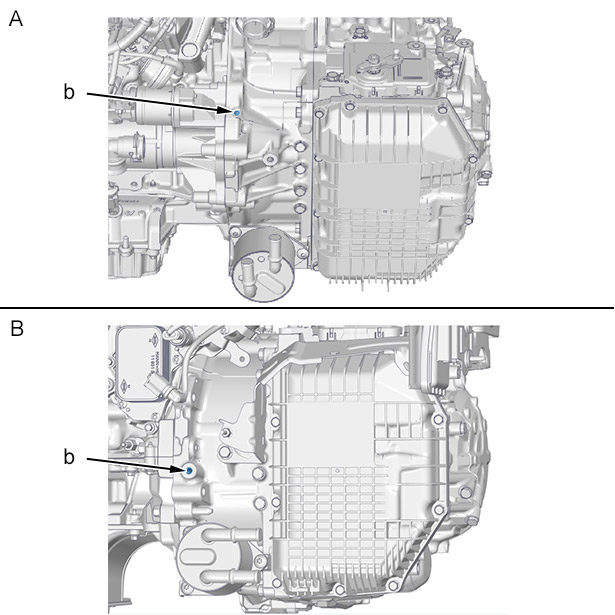

Вставить Г-образный ключ TORX 6 мм в отверстие (поз. "b"), чтобы зафиксировать гидротрансформатор на автоматической коробке передач .

Отвести в сторону коробку передач.

Снимите автоматическую коробку передач .

Рисунок : b2cg5b5p

Размер "A" : Автоматическая коробка передач тип "AMN8".

Размер "B" : Автоматическая коробка передач тип "ATN8".

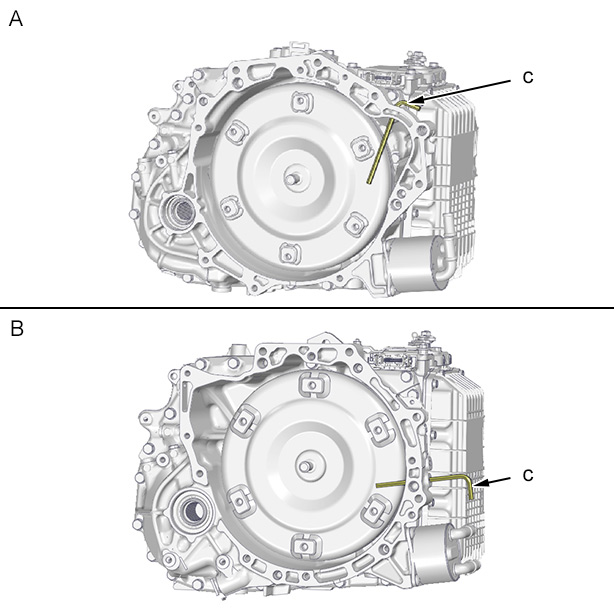

ВНИМАНИЕ : Гидротрансформатор должен оставаться в контакте с автоматической коробки передач ; С помощью Г-образного ключа TORX 6 мм (в "c").

4. Меры предосторожности перед обратной установкой

Рисунок : b2cg5b6p

Размер "A" : Автоматическая коробка передач тип "AMN8".

Размер "B" : Автоматическая коробка передач тип "ATN8".

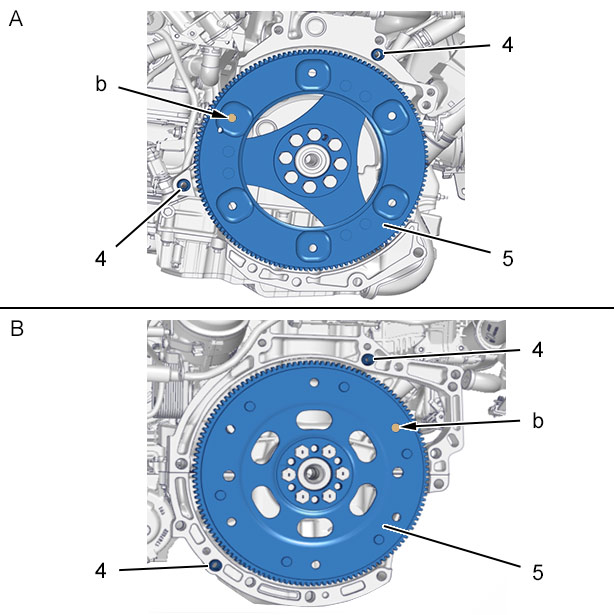

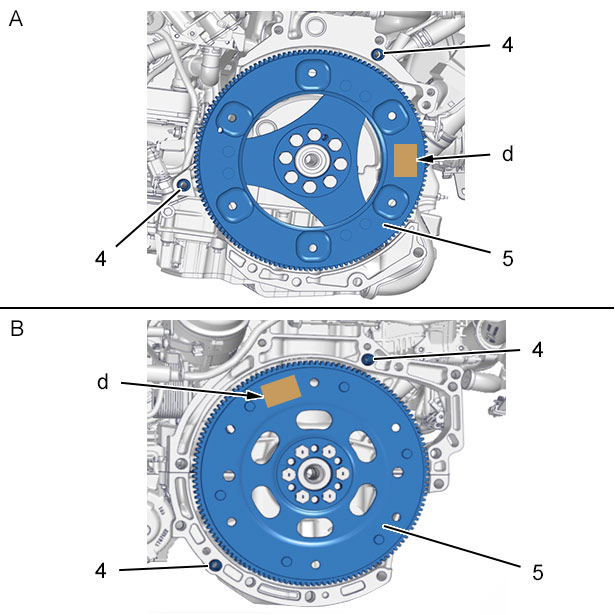

ВНИМАНИЕ : При сборке располагать приводную пластину (5) стороной, на которой нанесен номер "PSA" или "GEARBOX SIDE", обращенной к автоматической коробке передач (В "d") (риск разрушения автоматической коробки передач).

Проверить наличие втулок (4) на автоматической коробке передач или на блоке двигателя.

Проверьте состояние приводного диска (5).

5. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.

Моменты затяжки :

• Коробка передач
• Соединение двигатель-коробка передач

Рисунок : b2cg5b7p

Размер "A" : Автоматическая коробка передач тип "AMN8".

Размер "B" : Автоматическая коробка передач тип "ATN8".

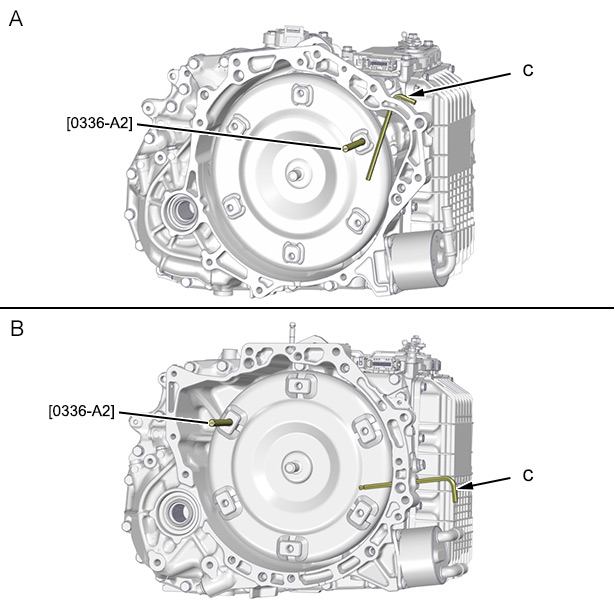

ВНИМАНИЕ : Гидротрансформатор должен оставаться в контакте с автоматической коробки передач ; С помощью Г-образного ключа TORX 6 мм (В "c").

Позиционируйте приспособление [0336-A2].

Рисунок : b2cg5b8p

Размер "A" : Автоматическая коробка передач тип "AMN8".

Размер "B" : Автоматическая коробка передач тип "ATN8".

ВНИМАНИЕ : Центровочные кольца (4) должны рвсполагаться скосом вниз ; Риск повреждения центровочных колец (4).

ВНИМАНИЕ : Не деформируйте приводной диск (5).

Подведите автоматическую коробку передач и ориентируйте приспособление [0336-A2], чтобы установите его в отверстии " b ".

Снять :

• The TORX Allen key
• Приспособление [0336-A2]

Установите :

• болтов (3)
• Нижние болты соединительной муфты двигатель/коробка передач

Снять стропу коробки передач.

Сдвинуть цеховой подъемник.

Установите :

• Опору тросов управления коробкой передач
• 6 болтов (2) гидротрансформатора (Через отверстие стартера)
• Стартер

Установить на место жгуты проводов, прилегающие к коробке передач.

Подвключить трубки (1) ; С помощью приспособления [0165-Z / BO-38185].

Установите силовой агрегат .

6. Дополнительные операции

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

ПРИМЕЧАНИЕ : В случае замены автоматической коробки передач перейти в меню "Запасные части", выбрать меню "Замена автоматической коробки передач и компьютера" и следовать инструкциям ; С помощью диагностического прибора.

Проверьте уровень масла в коробке передач .

Прокачайте систему и доведите до нормы уровень охлаждающей жидкости   .

Запустить двигатель.

Проверить отсутствие утечек.

Установить защитный щиток под двигателем .
