Снятие и установка компьютера автоматической коробки передач

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
1. Обязательная замена деталей
Обозначение Количество
Уплотнитель оси выбора передач 1
Прокладки 2
2. Оборудование
Оборудование : Диагностический прибор.
инструмент Номер Обозначение

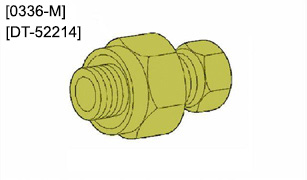

Рисунок : e5ab29st
 [0336-M][DT-52214] Съемник сальника оси выбора передач

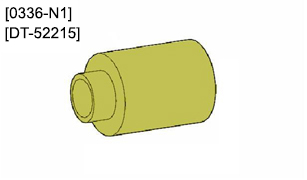

Рисунок : e5ab29tt
 [0336-N1][DT-52215] Оправка для установки уплотнения оси выбора передач
3. Снятие
ВНИМАНИЕ : При замене блока управления автоматической коробки передач снимите показания счетчика износа рабочей жидкости (выполняйте процедуру, указанную в диагностическом приборе).
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею .
Снять :
  • Блок воздушного фильтра (при необходимости)
  • Резонатор воздухозаборника (при необходимости)
  • Сервисную аккумуляторную батарею и ее опору (при необходимости)
Рисунок : b2cg44vd
Отсоединить шарнир (2) привода выбора передачи (в зависимости от комплектации).
Переместить рычаг селектора передач (3) в положение "N" (в зависимости от комплектации).
Снимите рычаг переключения передач (3) (в зависимости от комплектации).
Отсоедините разъем (1) (в "a").

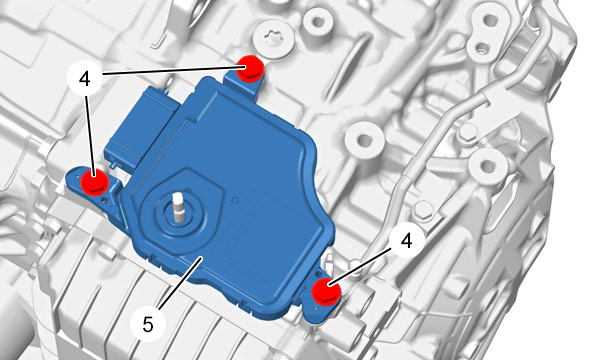

Рисунок : b2cg44wd
Снять :
  • болтов (4)
  • Компьютер (5) автоматической коробки передач
Отсоедините внутренний жгут проводов от автоматической коробки передач .

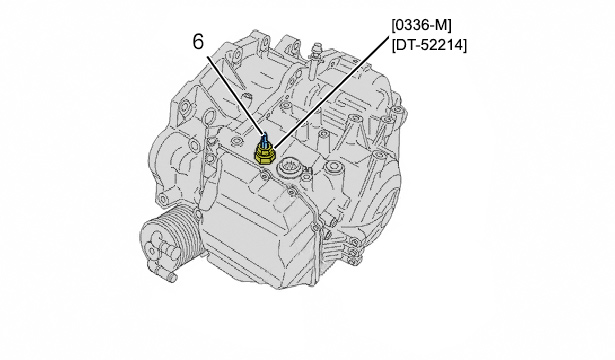

Рисунок : b2cg4i9d
Снимите уплотнитель оси выбора передач (6) ; Использование прибора [0336-M] / [DT-52214].
4. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .
4.1. Уплотнитель оси выбора передач

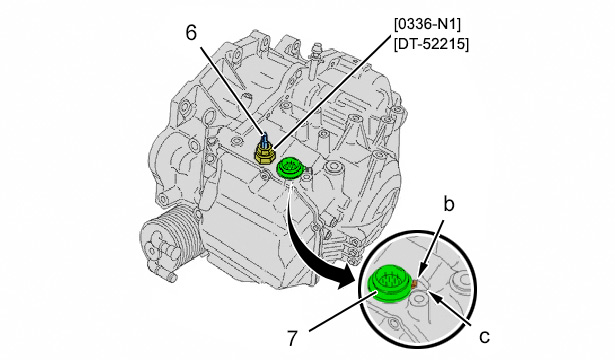

Рисунок : b2cg4ied
Установите новое уплотнение оси выбора передач (6) ; Использование прибора [0336-N1] / [DT-52215].
Установите новые уплотнения .
Проверить :
  • Состояние разъема (7)
  • Расположение разъема в картере автоматической коробки передач (Устройство предотвращения неправильной эксплуатации "b" в паз "c")
4.2. Компьютер автоматической коробки передач

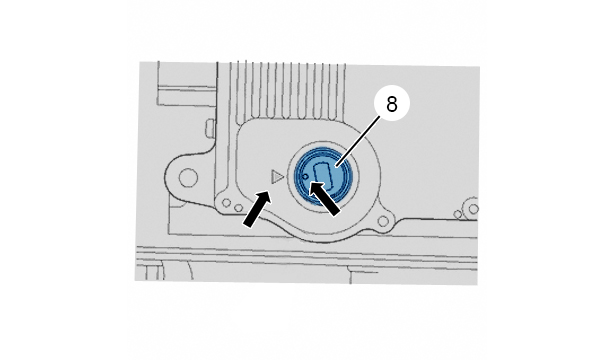

Рисунок : b2cg44zd
Необходимые меры предосторожности :
  • Проверить, чтобы валик выбора передач (8) находился в нейтральном положении
  • Выровнить 2 метки положения "N" компьютера автоматической коробки передач (5)
ПРИМЕЧАНИЕ : Новый компьютер автоматической коробки передач поставляется в положении "N".

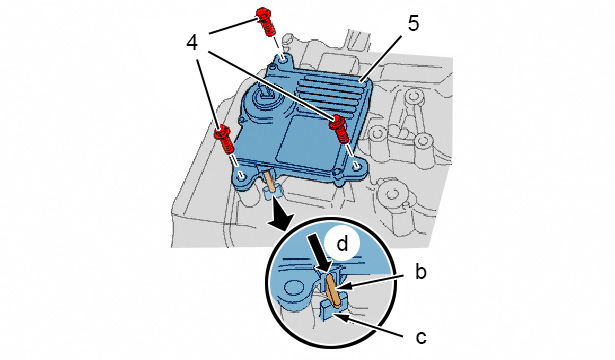

Рисунок : b2cg450d
ВНИМАНИЕ : Удерживайте рычаг (3) при затяжке гайки и присоединении шарнира (2).
Установите :
  • Компьютер коробки передач (5) (Устройство предотвращения неправильной эксплуатации "b" в паз "d")
  • Болты (4)
  • Рычаг переключения передач (3) (в зависимости от комплектации)
Подсоедините разъем (1) (в "a").
Присоедините шаровой шарнир (2) привода переключения передач (в зависимости от комплектации).
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
5. Проверка
Проверьте переключение всех передач.
В случае замены компьютера автоматической коробки передач (5) : Выполните следующие операции :
  • Запись величины счетчика старения масла в новый компьютер автоматической коробки передач
  • Провести инициализацию самонастроек
  • Выполнить обучение электромагнитных клапанов и регуляторов давления рабочей жидкости
  • Выполните «обучение» положению "N" датчика положения рычага выбора передач
Для всех этих операций выполняйте процедуру ; С помощью диагностического прибора .
Установите :
  • Сервисную аккумуляторную батарею и ее опору (при необходимости)
  • Резонатор воздухозаборника (при необходимости)
  • Блок воздушного фильтра (при необходимости)
