Снятие и установка гидравлического блока и электроклапанов

• АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ AISIN (8ст. 1.5 дизель) ➠ Каталог деталей
• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Инструкции по ремонту и обслуживанию двигателя 1.5 Blue HDi (DV5RC) ➠ Описание, работа и ремонт
• МКПП (1.5 дизель) ➠ Описание и работа автоматической и механической трансмисии
• Схема управления АКПП (ASIN) ➠ Электрические схемы Citroen C5 Aircross

ОБЯЗАТЕЛЬНО : Выполнять требования по обеспечению безопасности и соблюдению чистоты .

1. Обязательная замена деталей

Обозначение	Количество
Болт (Картер гидравлического блока)	10
Уплотнение (Картер гидравлического блока)	1

2. Предварительные операции

Установить автомобиль на 2-стоечный подъемник.

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

3. Гидравлический блок и электроклапаны

3.1. Снятие

Снять :

• Горловина для подвода воздуха (в зависимости от типа двигателя)
• Резонатор воздухозаборника (в зависимости от типа двигателя)
• Блок воздушного фильтра (в зависимости от типа двигателя)
• Блок интерфейса управления стартером (в зависимости от типа двигателя)
• Опора трубок системы охлаждения двигателя (в зависимости от типа двигателя)

Поднять и зафиксировать в поднятом положении автомобиль.

Снимите защитный элемент под двигателем (в зависимости от комплектации).

Слить масло из автоматической коробки передач .

Сдвинуть трубки системы охлаждения двигателя (в зависимости от типа двигателя).

Отсоедините воздушный патрубок (в зависимости от типа двигателя).

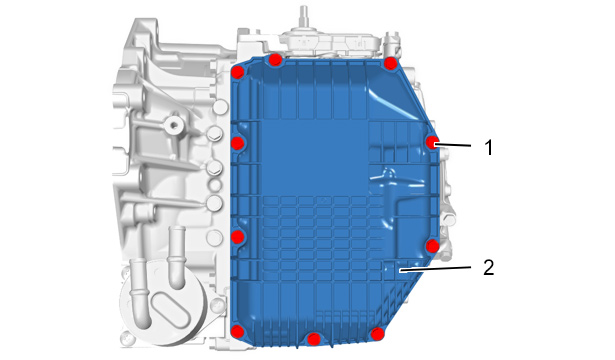

Рисунок : b2cg45cd

Отсоединить разъем компьютера коробки передач .

Снять :

• Кронштейн жгута проводов , прилегающего к коробке передач
• болтов крепления (1) картера (2) гидравлического блока
• Крышку (2) гидравлического блока

ПРИМЕЧАНИЕ : Картер (2) гидравлического блока содержит около 0,5 л масла.

Рисунок : b2cg45dd

Отключить электрические разъемы (в "a") ; При помощи тонкой отвертки.

Отделите жгут проводов (в "b").

ПРИМЕЧАНИЕ : Датчик температуры масла (5) выполнен заодно со жгутом проводов .

Снять :

• Болт (4)
• Фиксатор (3)

Сдвинуть датчик температуры масла (5).

Удерживайте жгуты электропроводов на картере коробки передач ; С помощью клейкой ленты.

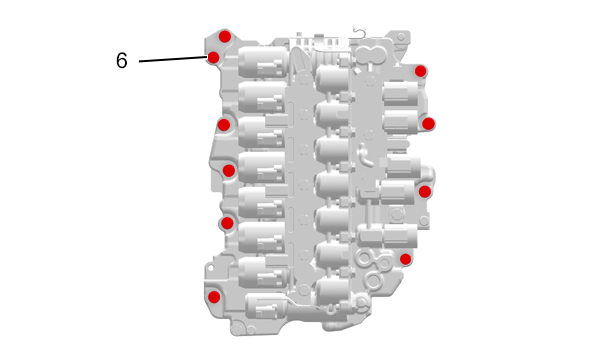

Рисунок : b2cg45ed

Снять болт (6).

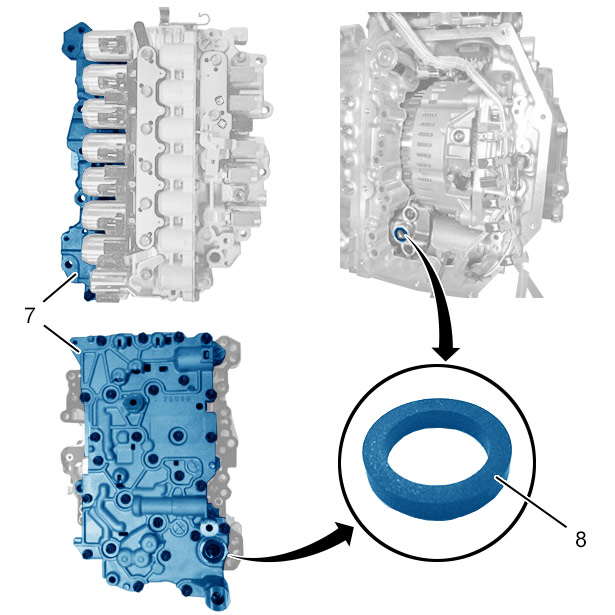

Рисунок : b2cg5bep

ВНИМАНИЕ : Осторожно обращаться с гидравлическим блоком и защищать его от попадания грязи.

ВНИМАНИЕ : При снятии гидравлического блока (7) убедиться, что проставка (8) гидравлического блока (7) имеется на автоматической коробке передач или на гидравлическом блоке (7).

Снимите гидравлический блок (7).

3.2. Меры предосторожности перед обратной установкой

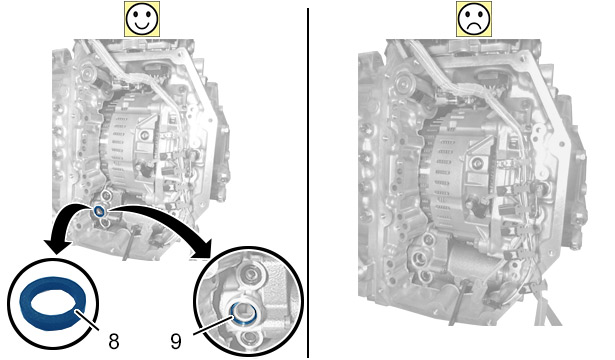

Рисунок : b2cg5bgd

ВНИМАНИЕ : При установке гидравлического блока (7) убедиться, что уплотнение (9) и проставка (8) гидравлического блока (7) имеются на автоматической коробке передач.

3.3. Установка

ВНИМАНИЕ : Соблюдать порядок затяжки и моменты затяжки .

Установите гидравлический блок (7).

ВНИМАНИЕ : Не зажимайте жгуты проводов датчиков скорости .

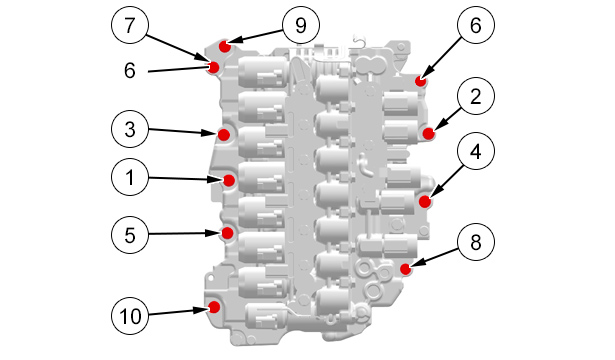

Рисунок : b2cg45fd

Установить :

• болтов (6) (Вручную) (В последовательности от 1 до 10)
• Датчик температуры масла (5)
• Фиксатор (3)
• Болт (4)

Снова затянуть болты (6) требуемым моментом (В последовательности от 1 до 10).

ВНИМАНИЕ : Проверить расположение и крепление жгута проводов .

Прикрепите жгут проводов (в "b").

Подключить 9 разъемы (в "a").

Очистить поверхность контакта ; С помощью чистой ветоши.

Установить :

• Крышку (2) гидравлического блока (с новой уплотнительной прокладкой)
• болтов крепления (1) картера (2) гидравлического блока
• Кронштейн жгута проводов , прилегающего к коробке передач

Присоединить разъем компьютера автоматической коробки передач.

Установить трубки системы охлаждения двигателя (в зависимости от типа двигателя).

Подсоедините воздушный патрубок (в зависимости от типа двигателя).

Установить :

• Опора трубок системы охлаждения двигателя (в зависимости от типа двигателя)
• Блок интерфейса управления стартером (в зависимости от типа двигателя)
• Блок воздушного фильтра (в зависимости от типа двигателя)
• Резонатор воздухозаборника (в зависимости от типа двигателя)
• Горловина для подвода воздуха (в зависимости от типа двигателя)
• Защитный щиток под двигателем (в зависимости от комплектации)
• Автомобиль на его колеса

4. Соленоид разблокирования положения парковки

4.1. Снятие

Поднять и зафиксировать в поднятом положении автомобиль.

Снимите защитный элемент под двигателем (в зависимости от комплектации).

Слить масло из автоматической коробки передач .

Сдвинуть трубки системы охлаждения двигателя (в зависимости от типа двигателя).

Рисунок : b2cg45cd

Снять :

• Кронштейн жгута проводов , прилегающего к коробке передач (в зависимости от типа двигателя)
• болтов крепления (1) картера (2) гидравлического блока
• Крышку (2) гидравлического блока

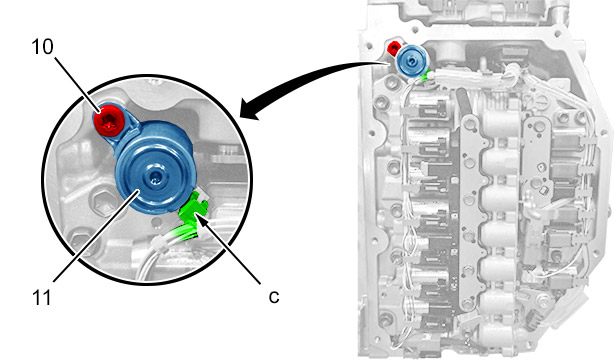

Рисунок : b2cg5bid

Отсоедините разъем (в "c") ; При помощи тонкой отвертки.

Снять :

• Болт (10)
• Соленоид (11) разблокирования положения парковки

4.2. Установка

ВНИМАНИЕ : Соблюдать порядок затяжки и моменты затяжки .

Установите :

• Соленоид (11) разблокирования положения парковки
• Болт (10)

Заново подсоедините разъем (в "c").

Очистить поверхность контакта ; С помощью чистой ветоши.

Установить :

• Крышку (2) гидравлического блока (с новой уплотнительной прокладкой)
• болтов крепления (1) картера (2) гидравлического блока
• Кронштейн жгута проводов , прилегающего к коробке передач (в зависимости от типа двигателя)
• Трубки системы охлаждения двигателя
• Защитный щиток под двигателем
• Автомобиль на его колеса

5. Дополнительные операции

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

ВНИМАНИЕ : Проверить, как работает управление выбором передач во всех положениях.

Выполнить следующие операции :

• Заливку и доведение до уровня масла в автоматическую коробку передач
• Электронная загрузка электромагнитных клапанов (В случае замены гидравлического блока)
