| Обозначение | Количество |
| Прокладка сливной пробки | 1 |
| Прокладка заливной пробки | 1 |
| Прокладка заливной пробки | 1 |
Оборудование : Диагностический прибор.
| Приспособление | Номер | Обозначение | ||||
|

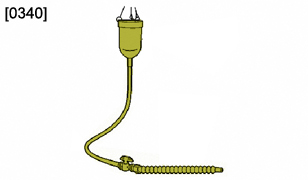

[0340] (*) | // цилиндр для заправки коробки передач | ||||
| (*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны | ||||||
ПРИМЕЧАНИЕ : Используйте только рекомендованные материалы.
Масло коробки передач : Индекс "B14"
.
.ВНИМАНИЕ : Необходимо сливать масло из коробки передач и заливать строго определенное количество масла в случае утечки или после ремонта.
ПРИМЕЧАНИЕ : Выполните визуальный контроль герметичности при каждом периодическом техническом обслуживании.
| Тип коробки передач | AMN8 | ATN8 |
| Объем масла | 6,8 литров | 6 литров |
| Необходимый объем для замены при послепродажном обслуживании | 3,5 л (в том числе 1 л перелива) | 3,5 л (в том числе 1 л перелива) |
| Объем заполнения при послепродажном обслуживании | 2,5 литров | 2,5 литров |
ВНИМАНИЕ : Сливать масло из коробки передач следует при температуре масла 63°C (+3°-3°), чтобы удалить загрязнения, находящиеся в масле во взвешенном состоянии.
Проверить температуру масла автоматической коробки передач ; С помощью диагностического прибора.
ПРИМЕЧАНИЕ : Слив масла производится частично, невозможно полностью слить масло из гидротрансформатора.
Установить автомобиль на 2-стоечный подъемник.
Снять защиту двигателя (в зависимости от комплектации).
 | |
| Рисунок : b2ci00wd |  |
Снять :
- Пробку контроля уровня жидкости (1) с помощью ключа torx
- Сливную пробку (2) ; С помощью 6-гранного ключа
ПРИМЕЧАНИЕ : Объем слитой рабочей жидкости должен составлять примерно 3 литра.
Дайте вытечь маслу.
Установите :
- Сливную пробку (2)(с новой прокладкой)
- Пробку доведения до уровня масла (1)
 | |
| Рисунок : b2ci00xd | |
Снять :
- Воздушный фильтр
- Сервисную аккумуляторную батарею и ее опору
- Пробку для залива тормозной жидкости (3)
ВНИМАНИЕ : Не принимать во внимание информацию, записанную в память прибора [0340].
ПРИМЕЧАНИЕ : Залейте требуемое количество масла.
Залить масло в коробку передач ; С помощью приспособления [0340].
Установите заливную пробку (3)(с новой прокладкой).
Предварительные условия :
- Автомобиль должен находиться в горизонтальном положении
- Контроль отсутствия аварийного режима работы коробки передач
- Выключить кондиционер
- Снимите заливную пробку (3)
- Добавить дополнительно 1 литров масла в коробку передач
- Нажмите на педаль тормоза, выполните переключение всех передач
- Рычаг переключения передач в положении " P "
- Двигатель работает на холостом ходу
- Температура масла 63 °C (+/- 3 °C)
- Проверить температуру масла автоматической коробки передач ; С помощью диагностического прибора
Снимите пробку доведения до уровня (1).
Установите пробку доведения до уровня (1)(с новой прокладкой).
Установите пробку доведения до уровня (1).
Остановить двигатель.
Добавить 1 л масла дополнительно в автоматическую коробку передач.
Повторить процедуру доведения до уровня рабочей жидкости.
ПРИМЕЧАНИЕ : Уровень масла в норме, если она только капает через контрольное отверстие.
Установите пробку доведения до уровня (1)(с новой прокладкой).
ВНИМАНИЕ : Слишком низкий уровень масла приводит к разрушению коробки передач.
Установите :
- Крышку маслозаливной горловины (3)(с новой прокладкой)
- Защитный щиток под двигателем (в зависимости от комплектации)
- Корпус воздушного фильтра
- Сервисную аккумуляторную батарею и ее опору
Опустите автомобиль на землю.
Слишком высокий уровень масла может вызвать следующие последствия :
- Перегрев масла
- Утечки масла
