ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ПРИМЕЧАНИЕ : "shift-lock" представляет собой систему, которая блокирует рычаг переключения передач в положении "‎ P".

1. Отпирание рычага селектора(нормальное функционирование)

Включить зажигание.

Нажмите на педаль тормоза и удерживайте ее нажатой.

Перевести рычаг переключения передачи из положения ‎ "P".

2. Отпирание рычага селектора (Послепродажный режим )

Запустить двигатель.

Перевести рычаг переключения передач в нейтральное положение ‎ "N".

ВНИМАНИЕ : Выполнить следующие действия менее, чем за 5 секунд.

Выключить зажигание.

Включить зажигание ; Не нажимая на педаль тормоза.

Перевести рычаг переключения передач спереди назад.

Выключить зажигание.

ПРИМЕЧАНИЕ : Подтверждение разблокирования системы "shift-lock" с включением сигнализатора ‎ "N" на рычаге переключения передач.

3. Отпирание рычага селектора(при нарушении нормальной работы системы)

Невозможность отпирания рычага селектора нормальным способом.

Возможные причины неисправности :

• Напряжение сервисной аккумуляторной батареи
• "shift-lock"
• Контактора положения рычага переключения передач
• Блок управления автоматической коробкой передач
• Электрического жгута

3.1. Автоматическая коробка передач с приводом переключения передач с тросовым управлением

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять :

• Блок воздушного фильтра(при необходимости)
• Резонатор воздухозаборника(при необходимости)

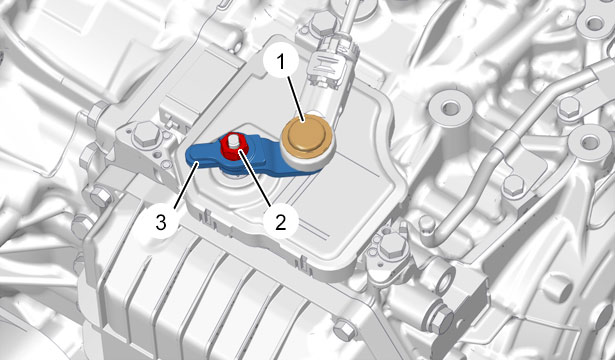

Рисунок : b2cm170d

Отсоединить шарнир (1) привода выбора передачи (в зависимости от комплектации).

Снять(в зависимости от комплектации) :

• Гайку (2)
• Рычаг переключения передач (3)

Рисунок : b2cm18fd

"P" : Установка в положение "Парковка".

"N" : Соответствует нейтральному положению.

Повернуть по часовой стрелке и нажать на ось (4) выбора положений коробки передач ; С помощью плоского ключа на 6 мм.

3.2. Автоматическая коробка передач с электрическим приводом переключения передач

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею.

Снять :

• Блок воздушного фильтра(при необходимости)
• Резонатор воздухозаборника(при необходимости)

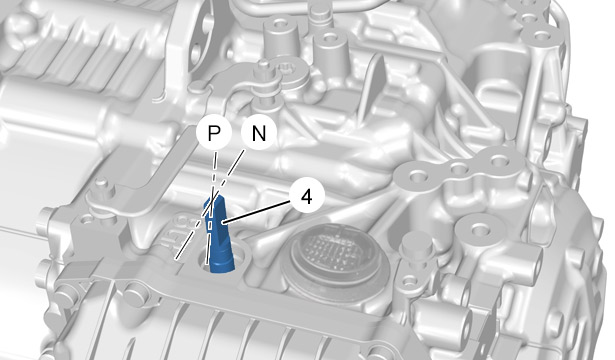

Рисунок : b2cm18kd

"P" : Установка в положение "Парковка".

"N" : Соответствует нейтральному положению.

Снять компьютер автоматической коробки передач, обращая внимание на то, чтобы не повредить клеммы разъема.

Повернуть по часовой стрелке и нажать на ось (4) выбора положений коробки передач ; С помощью плоского ключа на 6 мм.
