Описание работа датчика разряжения в тормозной системе

Смотри так же:
1. Описание
Рисунок : d4eae8ad
(1) Датчик разряжения в тормозной системе.
"A" Выход к усилителю тормозной системы.
"B" Поток разреженного воздуха от вакуумного насоса.
"a" Синий разъем на 3 контактов.
2. Назначение
Датчик разрежения в тормозном контуре измеряет разрежение воздуха в вакуумном контуре тормозного усилителя для двигателей, оснащенных функцией "Stop and Start".
3. Работа

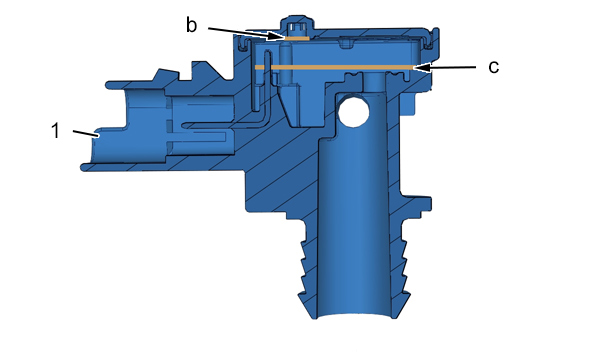

Рисунок : d4eae8bd
(1) Датчик разряжения в тормозной системе.
"b" Пьезорезистивный датчик.
"c" Встроенная электроника.

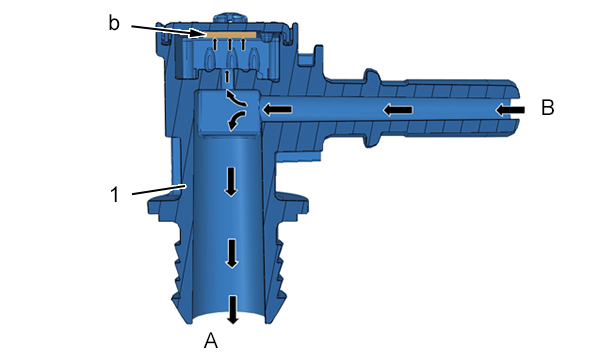

Рисунок : d4eae8cd
(1) Датчик разряжения в тормозной системе.
"A" Выход к усилителю тормозной системы.
"B" Поток разреженного воздуха от вакуумного насоса.
"b" Пьезорезистивный датчик.
Датчик разрежения в тормозном усилителе пьезорезистивного типа представляет собой пассивный датчик с интегрированной электронной схемой, получающий питание от компьтера управления двигателем +5 В.
Пьезорезистивный датчик получает разрежение на свою поверхность.
Разрежение, прилагаемое к пьезорезистивному элементу, приводит к изменению сопротивления датчика.
В зависимости от сопротивления пьезорезистивного датчика встроенная электронная схема вырабатывает напряжение, пропорциональное измеренному разрежению.
4. Электрические характеристики

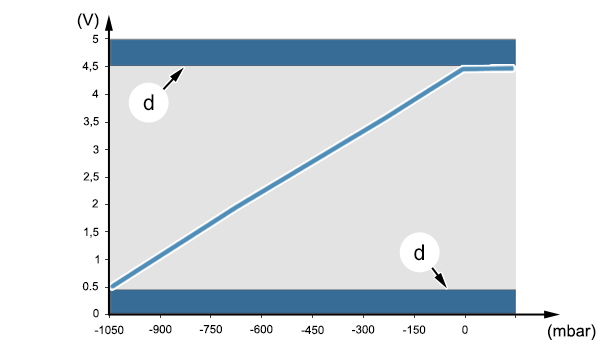

Рисунок : d4eae8dd
"d" Зона диагностики .
(V) Выходное напряжение датчика разрежения в тормозном контуре (Вольт).
(mbar) Относительное давление, измеренное датчиком относительного разрежения в тормозном усилителе (в мбар).
Датчик разрежения в тормозном контуре выдает электрическую аналоговую величину, пропорциональную измеряемому разрежению.
Зона диагностики "d" позволяет компьютеру, принимая сигнал, обнаружить неисправность датчика.
Обозначение Значение
Напряжение питания 5 ± 0,25 В
Измеренное давление От -1050 до 0 мбар
Максимальный ток питания 10 мА
Импеданс выхода 10 Ом

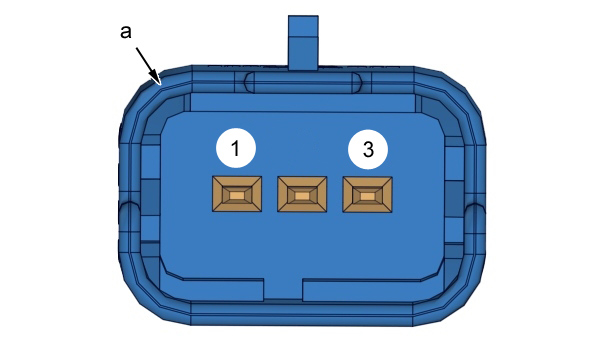

Рисунок : d4ea8isd
"a" Синий разъем на 3 контактов
Номер контакта Принадлежность каналов разъема
1 Электрическое питание
2 Сигнал датчика
3 "масса"
5. "обучение" - инициализация
Не установлено.
