Данный метод применяется, если зоны утечек неизвестны.
В таблице приведены наиболее вероятные зоны утечек.
Перечень приведен в порядке уменьшения вероятности появления утечек.

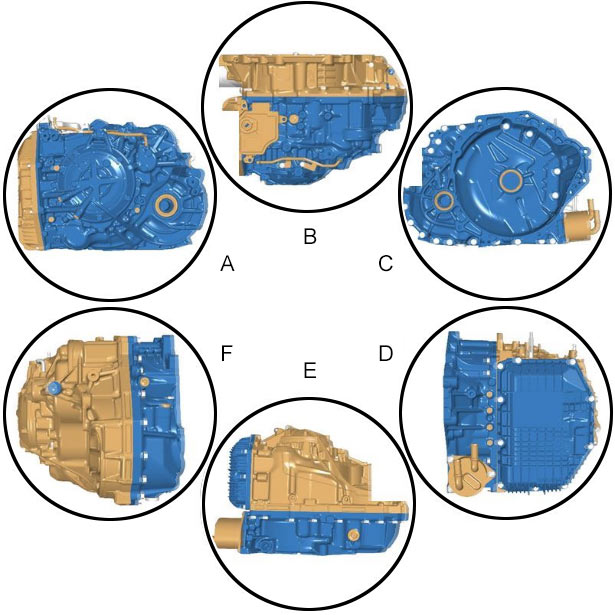

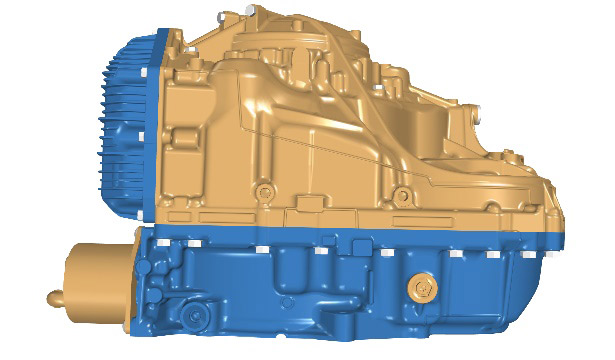

1.2. Диагностика по зонам
Данный метод применяется, если зоны утечек определены.
Для каждой зоны приведен список герметичных соединений, подлежащих проверке.
Перечень приведен в последовательности выполнения демонтажа (от самых доступных до наименее доступных мест), а затем по снижению вероятности появления утечек.
2. Очистка зоны утечки
Очистите и обезжирьте зоны утечки, пользуясь сертифицированными очистителями.
Зона очистки / Обезжирить
Особенность’
Упаковка
Поставщик
Все зоны, за исключением тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 650 мл
ABAX RAVICOLOR
1-литровая канистра
1-литровая канистра
HENKEL
5-литровая канистра
ABAX RAVICOLOR
SODIMAC
20-литровая канистра
ABAX RAVICOLOR
SODIMAC
Концентрированная
5-литровая канистра
ABAX RAVICOLOR
20-литровая канистра
20-литровая канистра
SODIMAC
Зоны тормозных дисков, тормозных колодок и тормозных барабанов
P.A.E (Prêt À l’Emploi) - готовые к использованию
Аэрозоль 500 мл
BARDHAL
Очистите и высушите зоны очистки.
3. Помощь при диагностике, исходя из известных данных
Вероятность
Локализация утечки
Зона
Слабый
Левый приводной вал на картере автоматической коробки передач
5.1. Этап A1 - Левый приводной вал на картере автоматической коробки передач
Локализация утечки
Информация

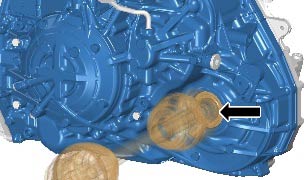

Рисунок : d6ay4egt
Герметичность : Сальник приводного вала на выходе из дифференциала
Вероятность : Слабый
Возможные причины- Поврежденное уплотнение (Поврежденная или замятая прокладка)- Завернулась кромка уплотнения- Плохое расположение прокладки- Загрязнение
Доступность : Средняя
Ремонт : Заменить сальник приводного вала
5.2. Этап A2 - Штуцер отбора давления масла на картере автоматической коробки передач
Локализация утечки
Информация

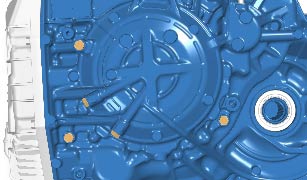

Рисунок : d6ay4eht
Герметичность- Сальник- 5 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка винта
Доступность : Средняя
Ремонт- Заменить одно или несколько поврежденных уплотнений- Заменить поврежденные винты- Проверить моменты затяжки
5.3. Этап A3 - Пробка масляного канала автоматической коробки передач
Локализация утечки
Информация

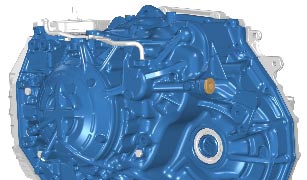

Рисунок : d6ay4eit
Герметичность- Сальник- Пробка затянута
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка крышки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)
5.4. Этап A4 - Вентиляционная трубка
Локализация утечки
Информация

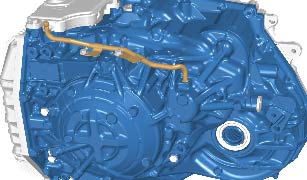

Рисунок : d6ay4ejt
Герметичность- Сальник- Напрессованная на штуцер трубка
Вероятность : Слабый
Возможные причины- Плохое присоединение трубопровода- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Заменить сапун- Заменить прокладку
5.5. Этап A5 - Картер гидравлического блока на картере автоматической коробки передач
Локализация утечки
Информация

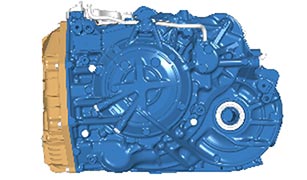

Рисунок : d6ay4ekt
Герметичность- Дефект прокладки- 10 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка болтов крепления
Возможные причины- Плохая затяжка болтов крепления- Разрыв в валике герметика- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)

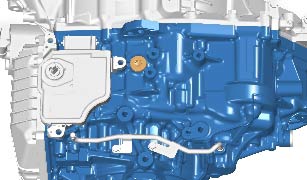

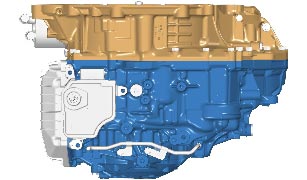

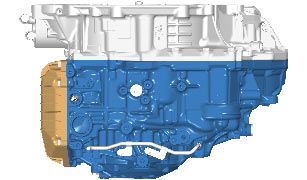

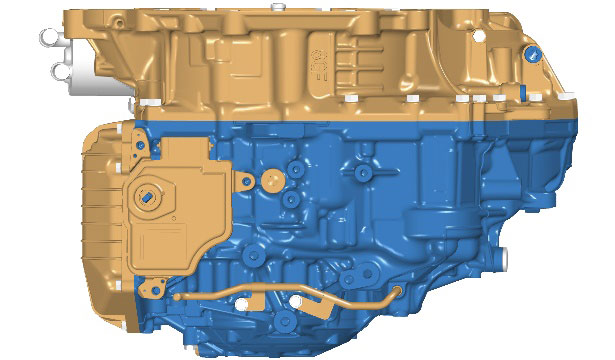

6.3. Этап B3 - Заливная пробка автоматической коробки передач
Локализация утечки
Информация
Рисунок : d6ay4eot
Герметичность- Сальник- Пробка затянута
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка крышки
Доступность : Средняя
Ремонт- Заменить прокладку- Заменить пробку (при необходимости)- Проверить момент затяжки
6.4. Этап B4 - Ось выбора передачи автоматической коробки передач
Локализация утечки
Информация

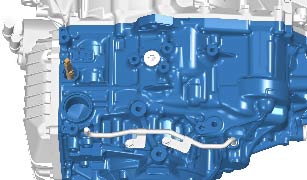

Рисунок : d6ay4ept
Герметичность : Манжетное уплотнение
Вероятность : Слабый
Возможные причины- Поврежденное уплотнение (Поврежденная или замятая прокладка)- Завернулась кромка уплотнения- Плохое расположение прокладки
Доступность : Средняя
Ремонт: Заменить прокладку
6.5. Этап B5 - Компьютер автоматической коробки передач на картере автоматической коробки передач
Локализация утечки
Информация

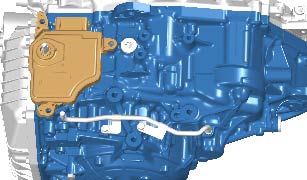

Рисунок : d6ay4eqt
Герметичность : Манжетное уплотнение
Вероятность : Слабый
Возможные причины- Поврежденное уплотнение (Поврежденная или замятая прокладка)- Завернулась кромка уплотнения- Плохое расположение прокладки
Доступность : Средняя
Ремонт: Заменить прокладку
6.6. Этап B6 - Вентиляционная трубка
В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

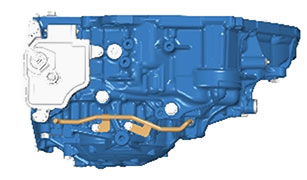

Рисунок : d6ay5cjd
Герметичность- Сальник- Напрессованная на штуцер трубка
Вероятность : Слабый
Возможные причины- Плохое присоединение трубопровода- Отсутствие прокладки- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Заменить сапун- Заменить прокладку

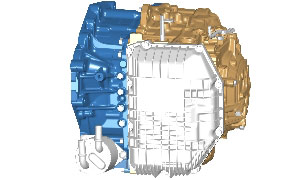

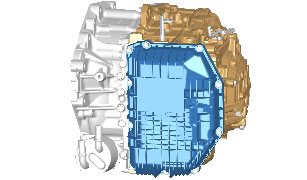

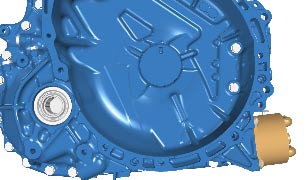

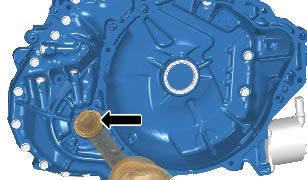

В соответствии со стандартной комплектацией автомобиля.
Локализация утечки
Информация

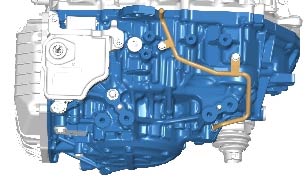

Рисунок : d6ay5cmt
Герметичность- Сальник- Напрессованная на штуцер трубка
Вероятность : Слабый
Возможные причины- Плохое присоединение трубопровода- Отсутствие прокладки- Нарушение герметичности прокладки
Возможные причины- Плохая затяжка болтов крепления- Разрыв в валике герметика- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)

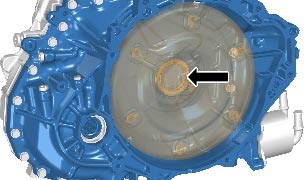

8.3. Этап D3 - Штуцер отбора давления масла на картере гидротрансформатора
Локализация утечки
Информация

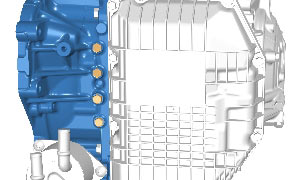

Рисунок : d6ay4f0t
Герметичность- Сальник- 4 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка винта
Доступность : Средняя
Ремонт- Заменить одно или несколько поврежденных уплотнений- Заменить поврежденные винты- Проверить моменты затяжки
8.4. Этап D4 - Теплообменник на картере гидротрансформатора
Локализация утечки
Информация

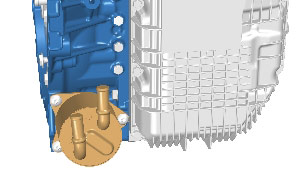

Рисунок : d6ay4f1t
Герметичность- 2 уплотнительные прокладки- 3 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности одной или нескольких уплотнительных прокладок- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Заменить одну или несколько уплотнительных прокладок- Проверить моменты затяжки
Возможные причины- Плохая затяжка болтов крепления- Разрыв в валике герметика- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)

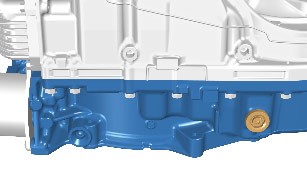

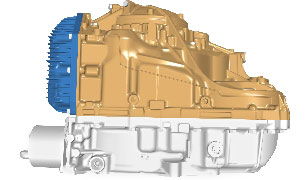

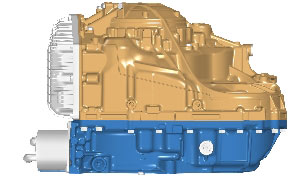

9.3. Этап E3 - Пробка для слива рабочей жидкости или для восстановления рекомендованного уровня рабочей жикости
Локализация утечки
Информация
Рисунок : d6ay4f6t
Герметичность- 2 дополнительные прокладки (1 на каждую пробку)- Пробка затянута
Вероятность : Слабый
Возможные причины- Отсутствие одной или нескольких уплотнительных прокладок- Нарушение герметичности одной или нескольких уплотнительных прокладок- Несоответствующая затяжка пробок
Доступность : Средняя
Ремонт- Заменить одну или несколько уплотнительных прокладок- Проверить моменты затяжки
9.4. Этап E4 - Теплообменник на картере автоматической коробки передач
Локализация утечки
Информация

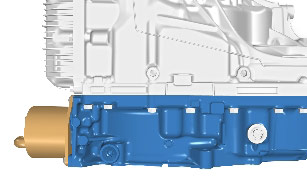

Рисунок : d6ay4f7t
Герметичность- 2 уплотнительные прокладки- 3 болт
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности одной или нескольких уплотнительных прокладок- Плохая затяжка болтов крепления
Доступность : Средняя
Ремонт- Заменить одну или несколько уплотнительных прокладок- Проверить моменты затяжки
Возможные причины- Плохая затяжка болтов крепления- Разрыв в валике герметика- Нарушение герметичности прокладки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)

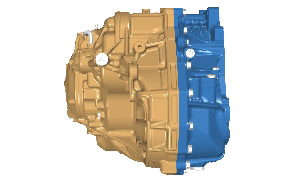

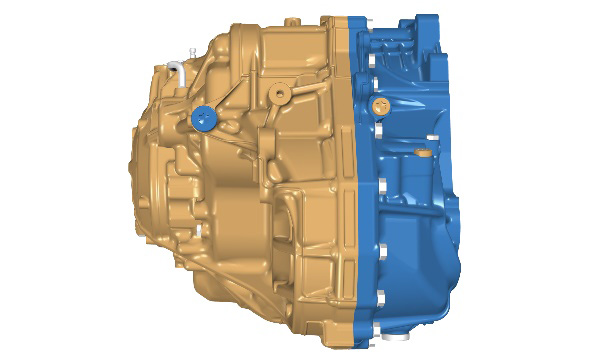

10.2. Этап F2 - Пробка масляного канала автоматической коробки передач
Локализация утечки
Информация

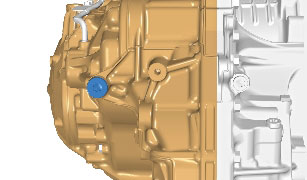

Рисунок : d6ay4fbt
Герметичность- Сальник- Пробка затянута
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка крышки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)

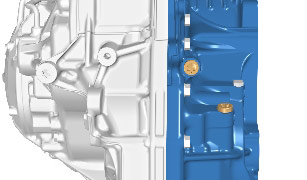

10.3. Этап F3 - Пробки масляного канала автоматической коробки передач
Локализация утечки
Информация
Рисунок : d6ay4fct
Герметичность- Дефект прокладки- Пробка затянута
Вероятность : Слабый
Возможные причины- Отсутствие прокладки- Нарушение герметичности прокладки- Плохая затяжка крышки
Доступность : Средняя
Ремонт- Ремонт должен осуществлять сертифицированный центр по ремонту автоматических коробок передач- Заменить автоматическую коробку передач (при необходимости)
ПРИМЕЧАНИЕ : При жалобе клиента на проблемы с переключением передач, не приступать к следующему этапу без выполнения процедуры помощи при диагностике : Сложно/невозможно переключить передачу.
11. Контроль качества
Нанести на ремонтные зоны средство для обнаружения утечек.
Выполнить поездку на автомобиле около 30 минут для прогрева коробки передач.
Убедиться в отсутствии утечек масла в коробке передач.
ВНИМАНИЕ : Для пополнения рабочей жидкости коробки передач до требуемого уровня обратиться к сервисной ноте : Рекомендованные компоненты .
