В настоящей ноте представлена вся техническая информация, необходимая для сервисных центров и дилеров, продающих новые автомобили и запасные части, в связи с началом продаж новых автоматических коробок передач AxN8 в 2 версиях : AMN8 и ATN8.
Представление настоящей ноты и ее распространение обеспечивается руководителями соответствующих подразделений дилерских центров :
- Продажа новых автомобилей : Начальник отдела продаж должен представить информацию, содержащуюся в настоящей ноте, всему персоналу, работающему с новыми автомобилями, и передать один экземпляр ноты для использования
- Послепродажное обслуживание : Руководитель сервиса должен представить информацию, содержащуюся в настоящей ноте, всему персоналу сервиса и передать один экземпляр ноты для использования
- Служба запасных частей : Начальник отдела запасных частей должен представить информацию, содержащуюся в настоящей ноте, всему персоналу отдела запасных частей и передать один экземпляр ноты для использования
Основная информация и главные пункты ноты : Обратить особое внимание.
ПРИМЕЧАНИЕ : Автоматические коробки передач семейства AxN8 являются 8-ступенчатыми и имеют 2 версии : Версия AMN8 для высоких крутящих моментов и версия ATN8 для низких и средних моментов Автоматические коробки передач AXN8 имеют полностью электрическое управление.
Особенности семейства автоматических коробок передач AxN8 :
- Специальное масло, которое запрещается смешивать с любым другим маслом
- Без технического обслуживания
- Специальное новое оборудование
Коммерческое наименование автоматической коробки передач AxN8 - EAT8 (Efficient Automatic Transmission 8 speed).
 | |
| Рисунок : e1ab18xd |  |
Семейство автоматических коробок передач AxN8 - это новое поколение автоматических коробок передач, которое заменяет семейство автоматических коробок передач Ax6 III (AM6 III et AT6 III).
Семейство автоматических коробок передач AxN8 :
- Устанавливается на автомобили во всех странах, где присутствует группа PSA
- Используется специальное масло, отличающееся от масла, используемого для семейства автоматических коробок передач Ax6 III
- Не требует обслуживания.
- Способствует снижению расхода топлива (примерно 4 %) благодаря лучшему КПД и 2 дополнительным передачам
Автоматическая коробка передач AMN8 устанавливается вместе с двигателями семейства DW.
Автоматическая коробка передач ATN8 устанавливается вместе с двигателями семейства DV, EP и EB.
 | |

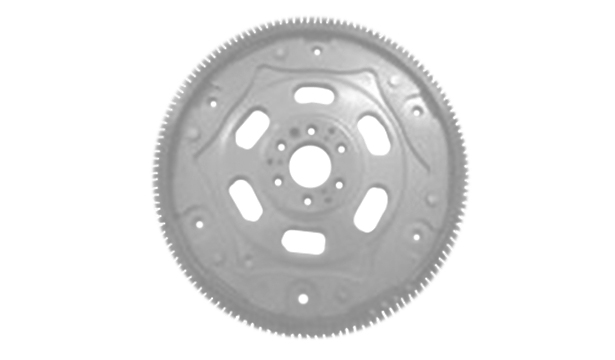

| Рисунок : e1ab18yd | |
ПРИМЕЧАНИЕ : Крутящий момент от двигателя передается на автоматические коробки передач AMN8 и ATN8 посредством маховика двигателя.
Маховик :
- Обеспечивает соединение коленвала и гидротрансформатора
- Передает крутящий момент
- Поглощает колебания и толчки гидротрансформатора
Стартер вращает маховик двигателя.
 | |

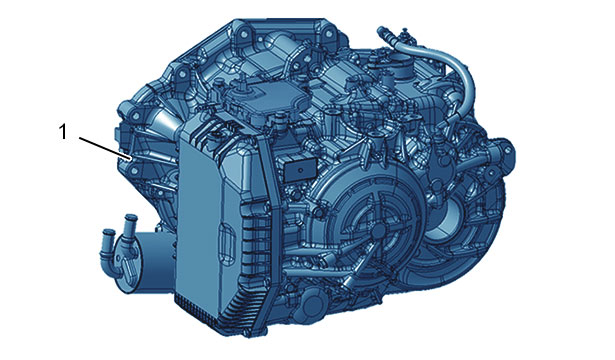

| Рисунок : e1ab18zd | |
(1) Автоматическая коробка передач тип AMN8.
 | |
| Рисунок : e1ab190d | |
(1) Автоматическая коробка передач тип ATN8.
| AMN8 | ATN8 | |
| Тип коробки передач | Автоматический | Автоматический |
| Число передач | 8 | 8 |
| Максимальный момент (Нм) | 400 | 300 |
| масса (кг) | 96 | 84 |
| Соответствующие двигатели | DW | DV, EB, EP |
| Соответствующий узел передачи момента | Маховик двигателя | Маховик двигателя |
 | |

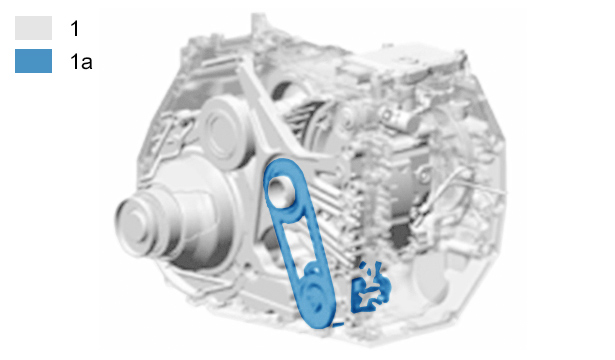

| Рисунок : e1ab191d | |
(1) Автоматическая коробка передач AXN8.
(1a) Масляный насос в сборе с цепью масляного насоса.
Масляный насос со смещенной осью приводится в действие цепью, что способствует уменьшению габаритных размеров автоматической коробки передач. На коробках передач семейства Ax6 масляный насос напрямую соединен с гидротрансформатором.
Для автоматических коробок передач AMN8 и ATN8 необходимо использовать специальное масло : AW2.
Для автоматических коробок передач семейства AxN8 запрещается использовать масла AW1, ESSO / MOBIL JWS3324 и JWS3309, используемые для семейства Ax6.
ПРИМЕЧАНИЕ : Запрещается смешивать масла.
Автоматические коробки передач AMN8 и ATN8 оснащаются системой масляного аккумулятора (SAC) и масляного насоса (EMOP) для поддержания давления в гидравлической системе во время автоматической остановки двигателя (функция Stop and Start).
Эта система позволяет увеличить период автоматической остановки двигателя для функции Stop and Start :
- 20 км/ч для двигателя DW с аккумулятором, обеспечивающим автоматический повторный пуск двигателя на всех передачах (максимальная продолжительность автоматической остановки двигателя составляет 3 минуты)
- 3 км/ч для двигателей EP, EB, DV с системой электрического масляного насоса (EMOP), обеспечивающей повторный пуск на первой передаче
На автоматических коробках передач AMN8 и ATN8 блокировка положения "парковка" включается соленоидом разблокирования положения парковки (SPH).
Соленоид разблокирования положения парковки (SPH) встроен в автоматическую коробку передач в отличие от автоматической коробки передач, Ax6 III оснащенной компьютером электрического управления (COMELEC).
ВНИМАНИЕ : Автомобили OPEL, разработанные совместно с PSA, не имеют блокировки положения парковки с электрическим управлением и управляются с помощью троса.
 | |

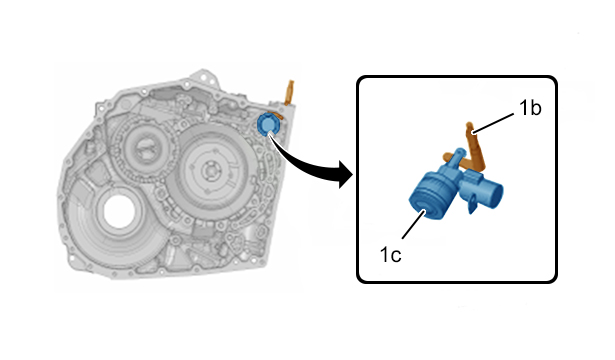

| Рисунок : e1ab192d | |
(1b) Ось выбора передач.
(1c) Соленоид разблокирования положения парковки .
Автоматические коробки передач AMN8 и ATN8 стали легче : Снижение массы составило 2 кг по сравнению с семейством автоматических коробок передач Ax6 III :
- AMN8 : 96 кг
- AMN8 : 84 кг
Дистанционное обучение (FAD) доступно на сайте для обучения персонала дилерских сетей марок : 6- и 8-ступенчатые автоматические коробки передач (TG100176W01).
Презентация семейства автоматических коробок передач AxN8 будет проведена в ходе очного обучения при выпуске автомобиля K9.
Комплект для проведения обучения на местах не предусматривается.
Просмотр технической документации по автоматическим коробкам передач AMN8 и ATN8 обеспечивается на портале послепродажной документации производителя.
Диагностика автоматических коробок передач AMN8 и ATN8 осуществляется только с помощью диагностического прибора DIAGBOX.
Без технического обслуживания.
 | |

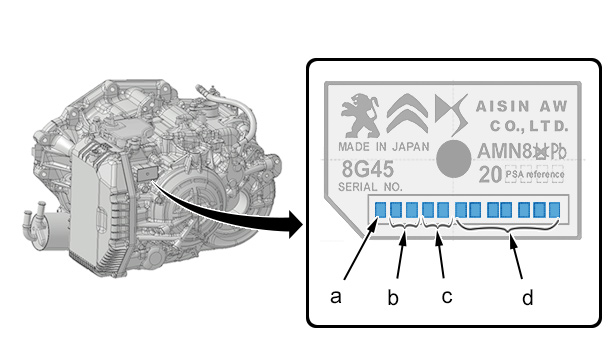

| Рисунок : e1ab193d | |
"a" Год (1 знак).
"b" месяц (2 знаков).
"c" Номер линии сборки (2 знаков).
"d" Серийный номер PSA (7 знаков).
ПРИМЕЧАНИЕ : Серийный номер находится между 1 000 000 и 9 999 999.
Автоматические коробки передач AMN8 и ATN8 оснащаются системой, обеспечивающей слив и проверку уровня масла.
 | |

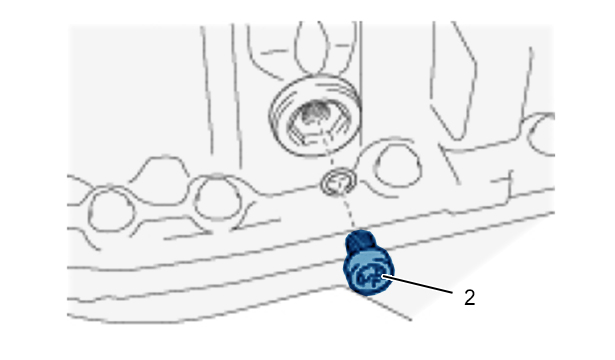

| Рисунок : e1ab194d | |
Вывернуть пробку заливного отверстия (2), чтобы проверить уровень масла.
 | |

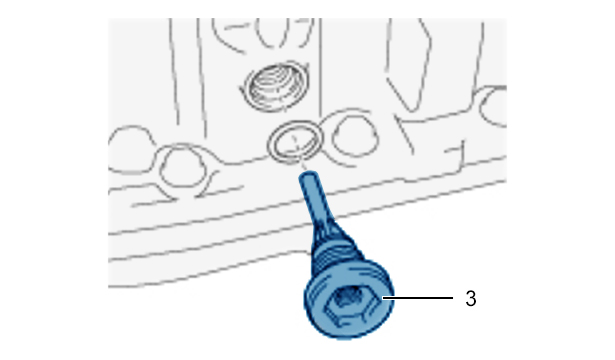

| Рисунок : e1ab195d | |
Снять сливную пробку (3), чтобы слить масло из автоматической коробки передач .
| Тип коробки передач | AMN8 | ATN8 |
| Объем масла | 6,8 литров | 6,0 литров |
| Объем, оставшийся после залива | - | - |
| Необходимый объем для замены при послепродажном обслуживании | 3,5 л (в том числе 1 л перелива) | 3,5 л (в том числе 1 л перелива) |
| Объем заполнения при послепродажном обслуживании | 2,5 литров | 2,5 литров |
Чтобы определить необходимое количество масла после слива и воспользоваться последними обновлениями : См. методику "слив - заполнение - долив: автоматическая коробка передач типа AxN8" на портале послепродажной документации производителя
.
.ВНИМАНИЕ : Допускается использование только рекомендованного масла AW2, адаптированного для семейства автоматических коробок передач AxN8. Использование другого масла значительно снизит комфорт при переключении передач и приведет к механическим повреждениям автоматической коробки передач.
ВНИМАНИЕ : Допускается использование только масел для автоматических коробок передач, отвечающих нормам группы PSA.
| Номер AISIN | Реферанс JX Nippon Oil |
| AMN8 | AMN8 |
Чтобы определить тип используемого масла и воспользоваться последними обновлениями : См. методику "Рекомендуемые ингредиенты: техническое обслуживание" на портале послепродажной документации производителя .
.Обратиться к методикам ремонта.
ПРИМЕЧАНИЕ : Для защиты коробки передач частота вращения коленвала двигателя ограничена 4000 об/мин, когда рычаг переключения передач находится в нейтральном положении "N" или в положении стоянки "P".
Ручное разблокирование автоматической коробки передач позволяет освободить колеса автомобиля при остановленном двигателе.
См. описание метода : Разблокирование : Функция "Блокировка рычага селектора" или положение "Парковка" .
: Функция "Блокировка рычага селектора" или положение "Парковка" .В случае аварии или электрической неисправности можно разблокировать автоматическую коробку передач вручную.
 | |

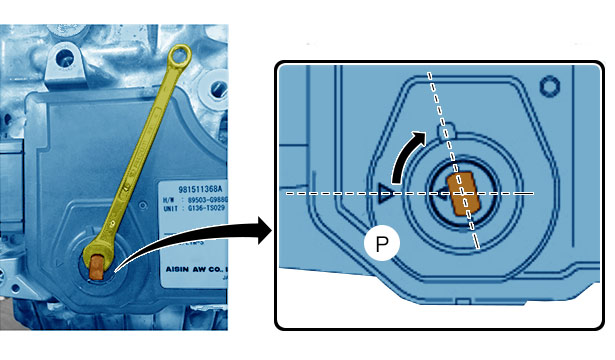

| Рисунок : e1ab196d | |
"P" Автоматическая коробка передач в положении "Р".
Ручное разблокирование автоматической коробки передач выполняется путем вращения по часовой стрелке на 1/8 оборота оси, выступающей из компьютера автоматической коробки передач.
Когда автоматическая коробка передач находится в положении парковки "P", стрелки компьютера автоматической коробки передач и оси автоматической коробки передач находятся друг напротив друга.
См. методику "Техническая памятка: буксировка" на портале послепродажной документации производителя .
.| Реферанс приспособления | Реферанс запасных частей | Обозначение | Использование |
| [12114] | 16 227 170 80 | Жгут-разветвитель для контроля AxN8 | Этот инструмент необходим для диагностики автоматических коробок передач AMN8 и ATN8 |
| [0197-N] | 16 271 693 80 |
Блокировочный штифт маховика двигателя для двигателей EP / EB, устанавливаемых вместе с автоматической коробкой передач ATN8 | Регулировка коленчатого вала |
Без особенностей.
Без особенностей.
Обратиться к документу "Служебная записка: передача информации об автомобилях клиентов".
Портал послепродажной документации производителя : Закладка "ДОКУМЕНТАЦИЯ" ↦Автомобиль / Общие сведения ↦Методы ремонта ↦Характеристики - Идентификация.
DID Техническая поддержка (DID-A) позволяет обратиться в центр технической поддержки.
Соблюдать стандарты DID (Портал послепродажной документации производителя : Закладка "Неисправность - техническая поддержка" ↦Полезная информация по DID ↦Стандарт DID) :
- Стандарт обоснованности
- Стандарт качества
ПРИМЕЧАНИЕ : Обращаться к соответствующей ноте.
