Снятие и установка сайлентблока задней балки

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
1. Оборудование
Приспособление Номер Обозначение

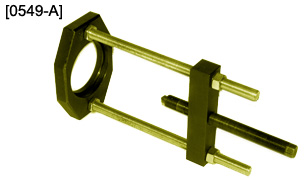

Рисунок : e5ab1cet
 [0549-A] кронштейн

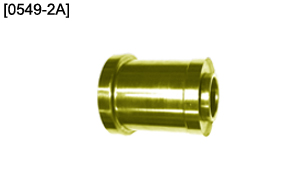

Рисунок : e5ab1j0t
 [0549-2A] Оправка для снятия-установки сайлентблока

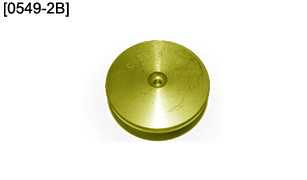

Рисунок : e5ab1j4t
 [0549-2B] Оправка для снятия упругого шарнира

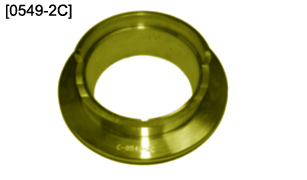

Рисунок : e5ab1j2t
 [0549-2C] Упор для снятия-установки упругих шарниров

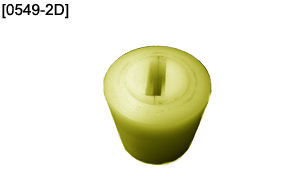

Рисунок : e5ab1j3t
 [0549-2D] Направляющий элемент для монтажа
2. Снятие
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею .
Снимите задний мост .

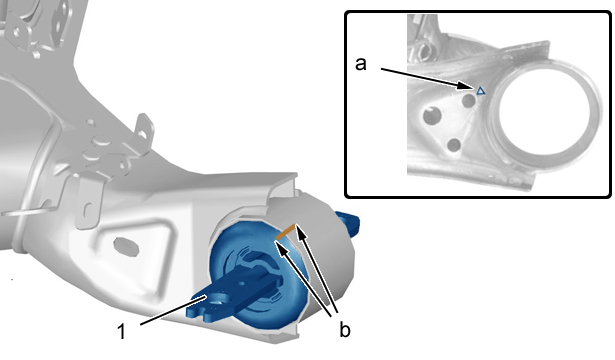

Рисунок : b3dg0pxd
ВНИМАНИЕ : Если на сайлент-блоке видна метка краской (1), заменить заднюю балку.
ВНИМАНИЕ : Сайлентблок (1) можно заменить только один раз.
Отметить положение сайлентблока (1) по отношению к рычагу подвески с помощью линии (в "b") или по метке на рычаге подвески в "a".

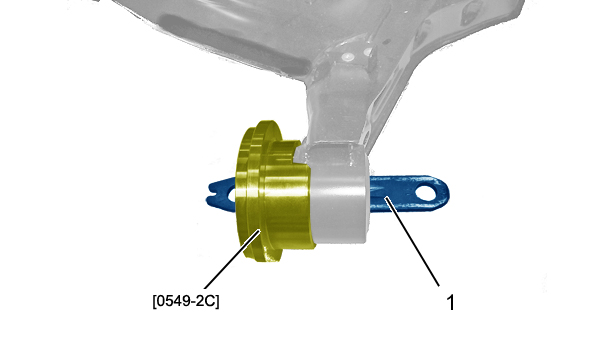

Рисунок : b3dg0pnd
Установить приспособление [0549-2C] на коническую часть упругого шарнира (1).

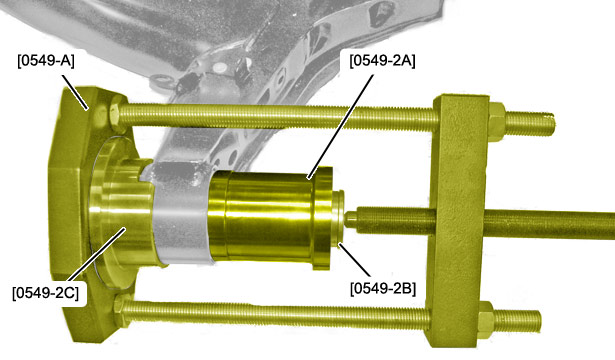

Рисунок : b3dg0pod
ВНИМАНИЕ : Убедиться, что болт приспособления [0549-A] смазан нормально.
ВНИМАНИЕ : Следующие операции необходимо выполнять вдвоем.
Установите приспособления [0549-A], [0549-2A], [0549-2B] и [0549-2C] на сайлент-блок (1).
Извлеките сайлент-блок (1), завернув болт приспособления [0549-A].
Снимите приспособления [0549-A], [0549-2A], [0549-2B], [0549-2C].
3. Установка
ВНИМАНИЕ : Сайлентблок (1) можно заменить только один раз.
ВНИМАНИЕ : Соблюдать положение сайлент-блоков (1).
Рисунок : b3dg0ppd
Установите сайлент-блок (1) (Соблюдайте метки, сделанные при снятии).
Установите :
  • Упругий шарнир (1)
  • Приспособления [0549-A], [0549-2A], [0549-2B], [0549-2C]и [0549-2D]
ВНИМАНИЕ : Убедиться, что болт приспособления [0549-A] смазан нормально.
Затяните болт приспособления [0549-A] до установки на место сайлент-блока (1).
Снимите приспособления [0549-A], [0549-2A], [0549-2B], [0549-2C], [0549-2D].
ВНИМАНИЕ : Нанести метку краской на сайлент-блок (1).
Установить обратно задний мост .
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
ОБЯЗАТЕЛЬНО : Установить автомобиль на эталонную высоту .
