(1) Датчик нейтрали коробки передач.
"a" Серый разъем на 3 контактов.
Датчик нейтрального положения коробки передач является датчиком Холла.
Датчик нейтрального положения коробки передач передает компьютеру управления двигателем информацию о положении вилки выбора передач.
 | |
| Рисунок : d4ea4o3d | |

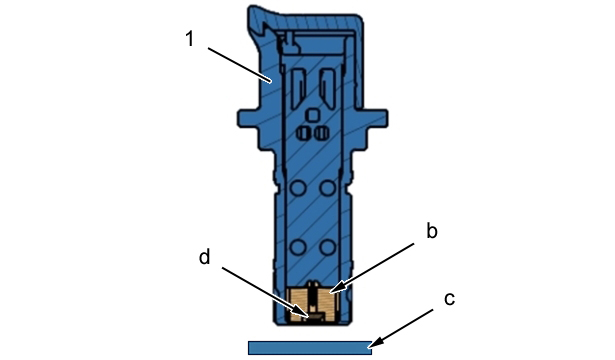

(1) Датчик нейтрали коробки передач.
"b" Постоянный магнит.
"c" Наружная мишень.
"d" Камера обнаружения.
Датчик нейтрального положения коробки передач обнаруживает изменения воздушного зазора между камерой обнаружения "d" и мишенью "c".
Изменение воздушного зазора изменяет выходной сигнал датчика нейтрального положения коробки передач.
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение |
| Напряжение питания (Вольт) | 4.75 | 5 | 5.25 |
| Ток питания (МА) | - | - | 23 |
Датчик нейтрального положения передает циклический сигнал открытия, меняющийся в зависимости от положения мишени.
| Значение циклического сигнала открытия выходного сигнала (в процентах) | Обозначение |
| От 0 % до 8 % | Зона диагностики |
| От 13,2 % до 16,8 % | Зона вне нейтрали |
| От 83,2 % до 86,8 % | Зона нейтрали |
| От 92 % до 100 % | Зона диагностики |
 | |
| Рисунок : d4eag4ed | |

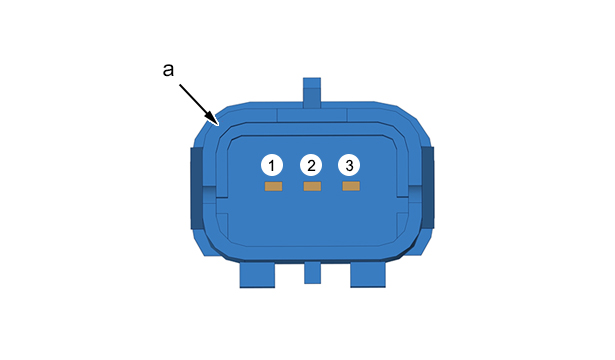

| "a" Серый разъем на 3 контактов | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Питание датчика нейтрального положения коробки передач |
| 2 | Сигнал датчика нейтрального положения коробки передач |
| 3 | Масса датчика нейтрального положения коробки передач |
