(1) Датчик солнечного освещения.
"a" Черный 2-клеммный разъем .
Датчик солнечного освещения представляет из себя фотодиод (и одновременно с этим резистор).
Фотодиод вырабатывает электрический ток, пропорциональный количеству фотонов света, которые он улавливает.
Колпачок, расположенный над фотодиодом, выполняет роль фильтра и пропускает внутрь датчика свет определенной длины волны (инфракрасный и видимый).
Колпачок, расположенный над фотодиодом, служит также для смягчения ответного сигнала датчика в условиях, когда солнечные лучи направлены перпендикулярно поверхности фотодиода.
ПРИМЕЧАНИЕ : Фотон - это элементарная частица, передающая электромагнитную энергию (видимый, инфракрасный, ультрафиолетовый свет и т. д.). Чем больше света, тем сильнее сигнал.
Датчик солнечного освещения встроен в устройство регулирования температуры.
Назначение этого датчика заключается в передаче электрической информации, которая пропорциональна тепловой мощности солнечного света.
Датчик дает представление о поступающем солнечном освещении, а также о степени освещенности салона.
Сила тока электрического сигнала, отправляемого датчиком, прямо пропорциональна силе света, поступающего на датчик.
 | |
| Рисунок : d4ea8ukd | |

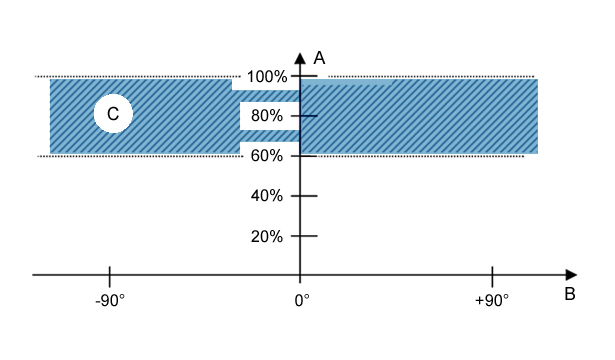

"A" Ответный сигнал.
"B" Угол возвышения по азимуту 360°.
"C" Зона ответного сигнала.
Каково бы ни было направление света от источника, ответный сигнал датчика будет по меньшей мере на 60% равен максимальному ответному сигналу.
Если при определенном уровне освещения и заданном угле возвышения по азимуту 360° ответный сигнал датчика больше 0°, это максимальный ответный сигнал.
 | |
| Рисунок : d4ea8uld | |

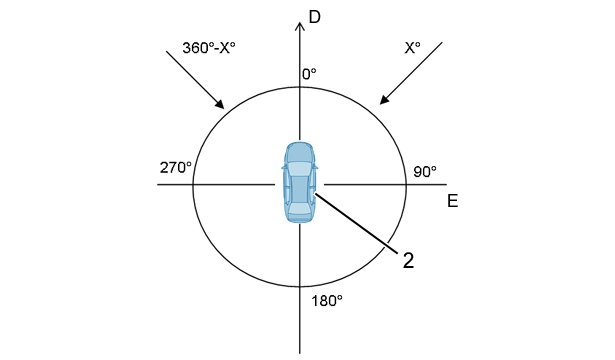

"D" Продольная ось автомобиля.
"E" Угол по азимуту.
(2) Автомобиль .
При одинаковом уровне освещения ответный сигнал под углом по азимуту X° должен быть равен 5% ответного сигнала под углом 360° - X°.
 | |
| Рисунок : d4am03zd | |
"F" Ток сигнала выхода датчика освещенности (В µA).
"G" Уровень освещенности (В Люкс).

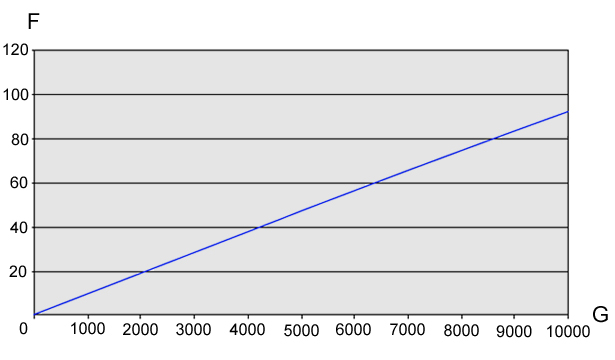

Ответный сигнал датчика в зависимости от степени освещения.
 | |
| Рисунок : d4am040d | |
"F" Ток сигнала выхода датчика освещенности (В µA).
"H" Угол освещения (в градусах).

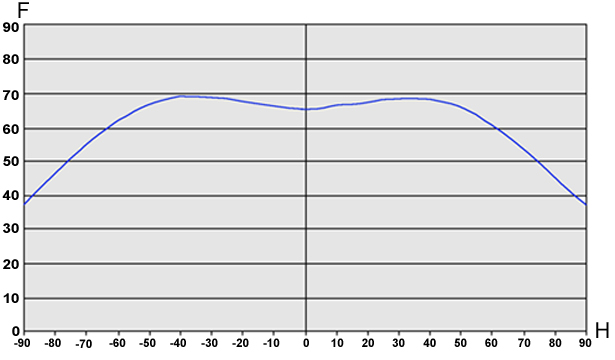

Ответный сигнал датчика в зависимости от угла освещения при постоянной степени освещения.
 | |
| Рисунок : d2aa0eld | |

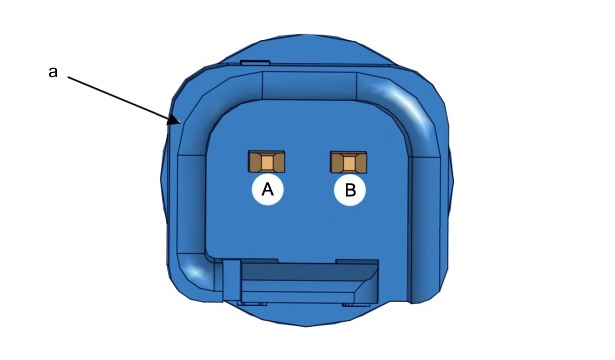

Черный 2-клеммный разъем .
| "a" 2-контактный разъем черного цвета | |
|---|---|
| A | Сигнал датчика освещенности |
| B | "масса" |
