Датчик температуры испарителя

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Обогрев и охлаждение салона ➠ Раздел описания и работы сисиемы кондиционирования
• Отопление и кондиционирование ➠ Каталог деталей системы кондиционирования воздуха
• Схема климат-контроля салона ➠ Электрические схемы Citroen C5 Aircross

1. Описание

Рисунок : b1ga0bod

(1) Датчик температуры испарителя.

"a" Черный 2-клеммный разъем .

Датчик температуры испарителя является датчиком сопротивления с отрицательным температурным коэффициентом.

2. Назначение

Датчик температуры испарителя измеряет температуру вблизи испарителя.

3. Работа

Значение сопротивления (Ohm) с отрицательным температурным коэффициентом изменяется в зависимости от изменения температуры (°C) :

• Если температура (°C) растет, значение сопротивления (Ohm) уменьшается
• Если температура (°C) падает, значение сопротивления (Ohm) увеличивается

4. Электрические характеристики

4.1. Базовые значения

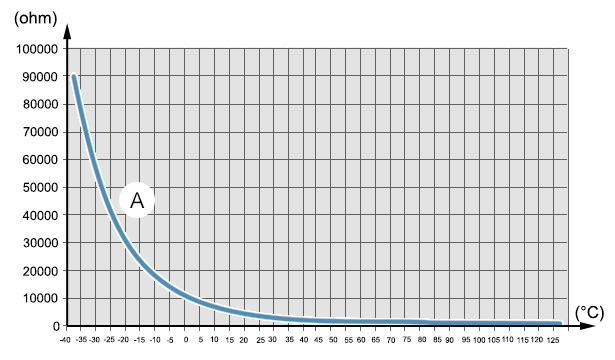

Рисунок : d4eafevd

(°C) Температура (В градусах Цельсия).

(Ohm) Сопротивление (В Ом).

"A" Кривая изменения сопротивления в зависимости от температуры.

Рабочий диапазон измерений датчика температуры испарителя : От - 40 °C до + 125 °C
Температура (В градусах Цельсия)	Минимальное сопротивление (В Ом)	Номинальное сопротивление (В Ом)	Максимальное сопротивление (В Ом)
-40	89459	92757	96054
-35	64733	66870	69007
-30	47399	48790	50181
-25	35031	35937	36842
-20	26168	26757	27347
-15	19721	20103	20485
-10	15007	15252	15497
-5	11510	11664	11818
0	8910	9000	9090
5	6906	6998	7090
10	5400	5485	5571
15	4251	4330	4408
20	3372	3443	3513
25	2694	2757	2819
30	2166	2221	2276
35	1752	1800	1849
40	1426	1468	1511
45	1167	1204	1242
50	960,3	993,2	1026
55	794,4	823,2	851,9
60	660,6	685,8	711,1
65	552	574,2	596,3
70	463,5	482,9	502,4
75	391,2	408,3	425,5
80	331,7	346,8	361,9
85	282,2	295,6	208,9
90	241,2	253	264,8
95	206,9	217,4	227,8
100	178,1	187,4	194,7
105	154	162,2	170,5
110	133,5	140,9	148,3
115	116,2	122,8	129,4
120	101,4	107,3	113,2
125	88,88	94,19	99,5

4.2. Электрическое соединение

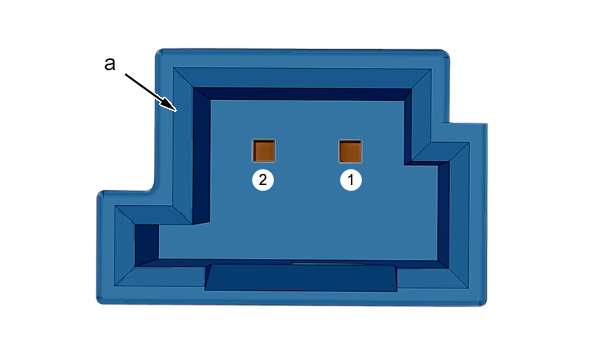

Рисунок : d4eafewd

"a" Черный 2-клеммный разъем
Номер контакта	Принадлежность каналов разъема
1	Сигнал датчика температуры испарителя
2	"масса"

5. "обучение" - инициализация

Не установлено.
