Электродвигатель вентилятора салона

Смотри так же:
1. Описание
Рисунок : b1ga0btd
(1) Электродвигатель вентилятора салона.
"a" Черный 2-клеммный разъем .
2. Назначение
Электродвигатель вентилятора салона предназначен для выдачи механической энергии, необходимой вентилятору кондиционера для обеспечения требуемого расхода воздуха.
3. Работа
Ротор электродвигателя вентилятора салона вращается пропорционально полученной команде.
4. Электрические характеристики
4.1. Характеристики

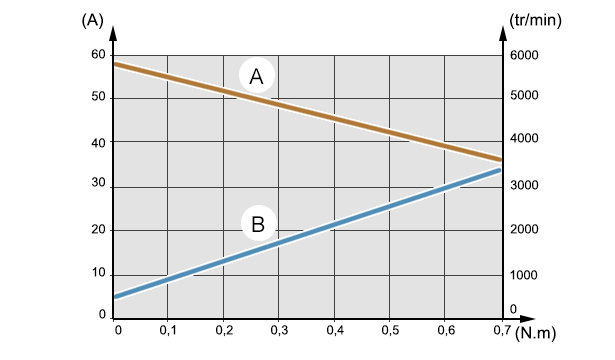

Рисунок : d4eafh9d
(A) Сила тока (В амперах).
(tr/min) Частота вращения электродвигателя вентилятора салона (В мин-1).
(N.m) Зубчатая пара (Н.м).
"A" Кривая зависимости режима электродвигателя вентилятора от момента.
"B" График тока в зависимости от момента.
4.2. Электрическое соединение

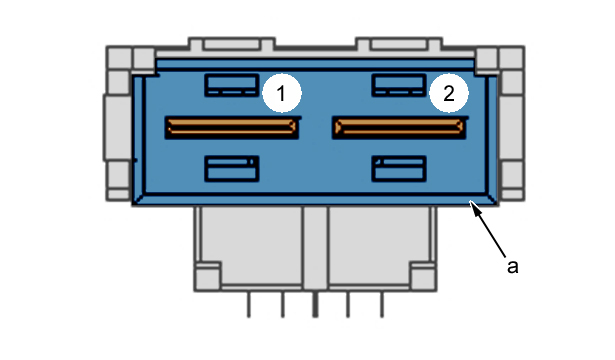

Рисунок : d2aa083d
"a" Черный 2-клеммный разъем
Номер контакта Принадлежность каналов разъема
1 Электропитание электродвигателя вентилятора салона
2 "масса" электродвигателя вентилятора
5. "обучение" - инициализация
Не установлено.
