ПРИМЕЧАНИЕ : (*) В зависимости от версии.
 | |

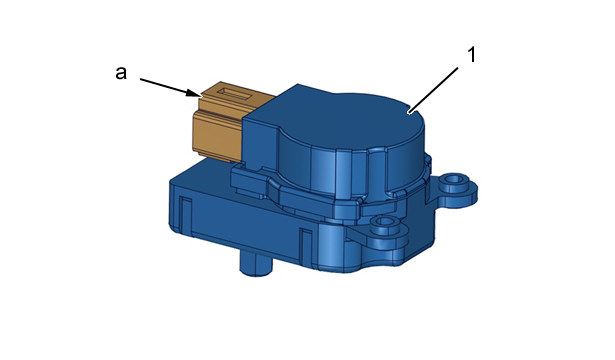

| Рисунок : d4ea71jd |  |
(1) Шаговый электродвигатель.
"a" 6-контактный разъем черного цвета.
Шаговые двигатели приводят в движение заслонки системы кондиционирования воздуха :
- Заслонки для подачи воздуха (Наружный воздух - Частичная рециркуляция воздуха - Полная рециркуляция воздуха) (*)
- Заслонки для смешивания воздушных потоков (Оснащенные смесителем теплого и холодного воздуха)
- Заслонки для распределения воздушных потоков (Электрообогрев стекол и зеркал- К ногам - Вентиляционные решетки)
Каждая команда, полученная шаговым электродвигателем, преобразуется во вращение ротора шагового электродвигателя на определенный угол, называемый "шагом".
Данный электродвигатель состоит из 4 катушек и ротора в виде ферритового сердечника с 6 зубьями.
Когда на катушку подается напряжение, образуется магнитное поле и катушка притягивает сердечник, который занимает положение в соответствии с магнитным полем.
 | |
| Рисунок : d4ea0e4d | |
"A" Катушка 1 .
"B" Катушка 2 .
"C" Катушка 3 .
"D" Катушка 4 .
"b" Шаг (18 °).
На катушку 1 подано напряжение.
Когда катушка 2 находится под напряжением, ротор поворачивается на один шаг в 18°, пока напряжение не будет подано на следующую катушку.
Напряжение питания : 9 - 16 Вольт.
Номинальный крутящий момент : Около 110 сНм.
Температура работы : От - 40 до + 85 °C.
 | |

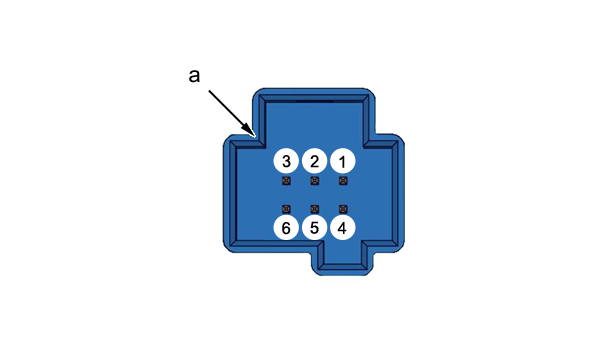

| Рисунок : d4ea71kd | |
| "a" 6-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Фаза 1 |
| 2 | Электрическое питание |
| 3 | Фаза 2 |
| 4 | Фаза 3 |
| 5 | Электрическое питание |
| 6 | Фаза 4 |
Не установлено.
