Цифровой модуль управления вентилятором

Смотри так же:
1. Описание
Рисунок : d4ea7emd
(1) Цифровой модуль управления вентилятором.
"a" Электрический 2-контактный разъем.
"b" Электрический 2-контактный разъем.
"c" Электрический 2-контактный разъем.
2. Назначение
Цифровой модуль управления вентилятором позволяет включать электродвигатель вентилятора в соответствии с инструкцией.
3. Работа
Сигнал управления от модуля включения вентилятора является сигнала цифровым типа RCO.
Степень циклического отношения сигнала управления позволяет определить мощность, требуемую водителем или передним пассажиром.

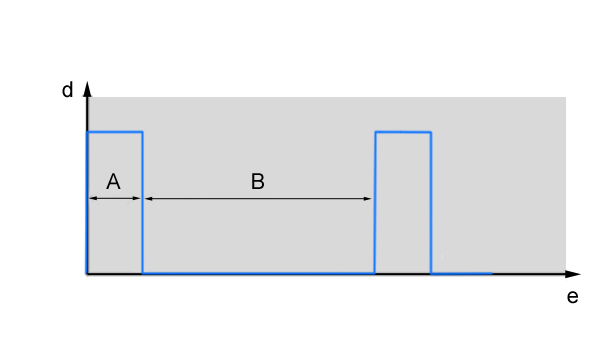

Рисунок : d4ea7end
"d" Управляющее напряжение.
"e" Время.
"A" Период № 1.
"B" Период № 2.
Широтно-импульсная модуляция равняется : Период № 1 / (Период № 1 + Период № 2) (В данном случае около 10 %).

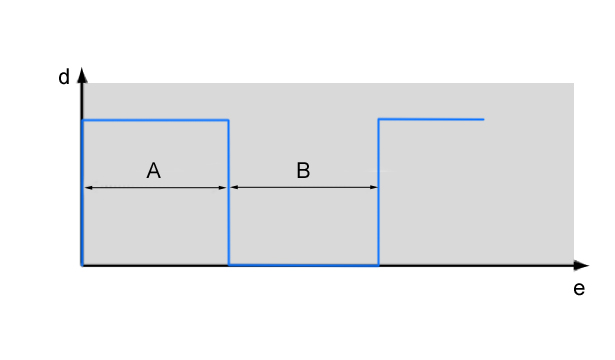

Рисунок : d4ea7eod
"d" Управляющее напряжение.
"e" Время.
"A" Период № 1.
"B" Период № 2.
Широтно-импульсная модуляция равняется : Период № 1 / (Период № 1 + Период № 2) (В данном случае около 50 %).

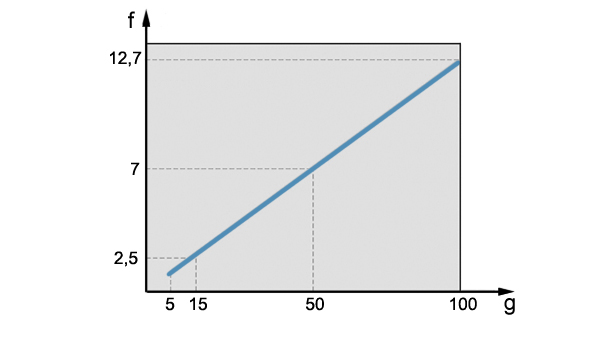

Рисунок : d4ea7epd
"f" Среднее напряжение управления электродвигателем вентилятора (Вольт).
"g" Инструкция, полученная цифровым модулем управления вентилятором (В %).
Управляющее напряжение привода вентилятора в зависимости от полученного заданного значения
Полученное заданное значение (В %) Напряжение сигнала управления электродвигателем вентилятора (Вольт)
30 4,4
50 7
80 10.9
95 12,2
100 12.7
4. Электрические характеристики

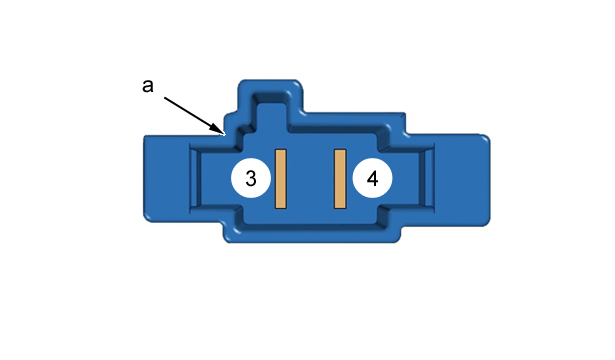

Рисунок : d4ea7eqd
"a" Электрический 2-контактный разъем
Номер контакта Принадлежность каналов разъема
3 "масса"
4 Питание "+" сервисной аккумуляторной батареи

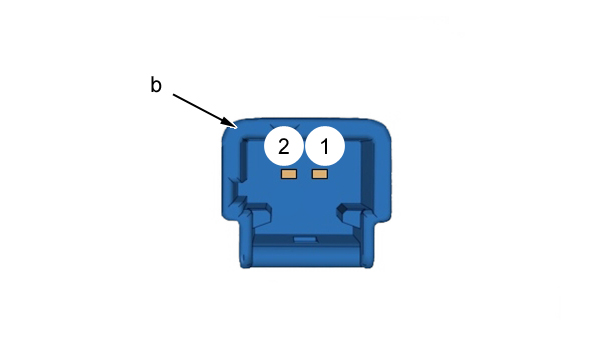

Рисунок : d4ea7erd
"b" Электрический 2-контактный разъем
Номер контакта Принадлежность каналов разъема
1 Сигнал управления вентилятором
2 Диагностика

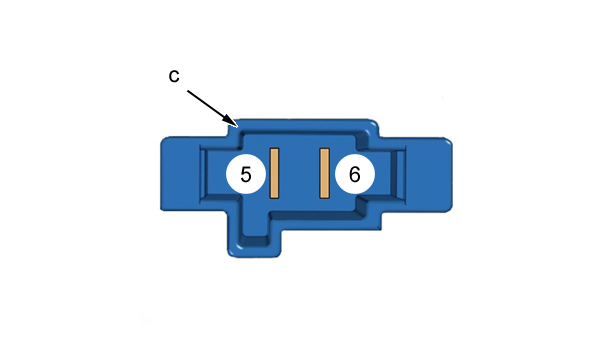

Рисунок : d4ea7esd
"c" Электрический 2-контактный разъем
Номер контакта Принадлежность каналов разъема
5 "масса" электродвигателя вентилятора
6 Управление электродвигателем вентилятора
5. "обучение" - инициализация
Не установлено.
