ПРИМЕЧАНИЕ : (*)В зависимости от версии.
 | |
| Рисунок : d4am02ed |  |
(1) Датчик температуры наружного воздуха.
Датчик температуры наружного воздуха расположен в правом наружном зеркале заднего вида.
Датчик температуры наружного воздуха состоит из линейного резистора и терморезистора.
Датчик температуры наружного воздуха позволяет измерить температуру окружающего воздуха.
 | |

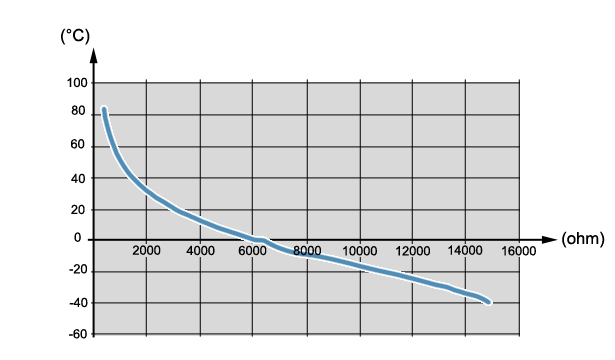

| Рисунок : d4ea95hd | |
(°C) Температура в градусах Цельсия.
(ohm) Сопротивление (Ом).
Величина линейного сопротивления зависит от наружной температуры.
Точность показаний датчика температуры наружного воздуха составляет :
- 1,0°C в рамках рабочего диапазона от -40°C до -10°C
- 0,7°C в рамках рабочего диапазона от -10°C до +30°C
- 1,5°C в рамках рабочего диапазона от +30°C до +85°C
Датчик наружной температуры получает питание, когда блок BSI "бодрствует".
Датчик наружной температуры получает питание 5 В от блока BSI.
Датчик наружной температуры встроен в жгут проводов правого наружного зеркала.
 | |

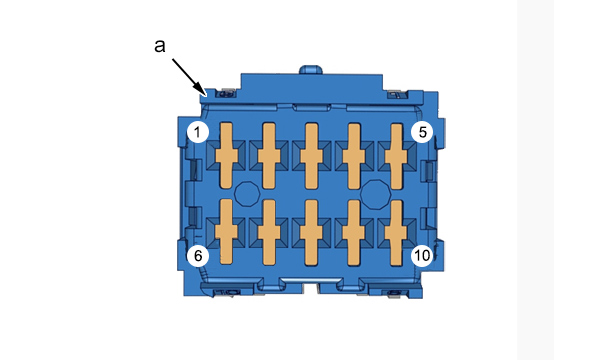

| Рисунок : d4eac4ld | |
| "a" 10-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Включение привода перемещения наружного зеркала со стороны пассажира (вверх/вниз) |
| 2 | Включение электропривода перемещения стекла наружного зеркала (Общий) |
| 3 | Включение привода перемещения наружного зеркала со стороны пассажира (влево/вправо) |
| 4 (*) | Управление электрообогревом стекол |
| 5 | "масса" |
| 6 | Информация об окружающей температуре |
| 7 | Информация об окружающей температуре (Общий) |
| 8 | Включение бокового правого повторителя |
| 9 (*) | Управление приводом складывания правого зеркала заднего вида |
| 10 (*) | Управление приводом раскладывания правого зеркала заднего вида |
Не установлено.
