(1) Компрессор кондиционера.
"a" 2-контактный разъем черного цвета.
Компрессор кондиционера (1) имеет 5 поршней при общем рабочем объеме 126.3 см3.
Компрессор кондиционера (1) обеспечивает производство холода, требуемого для системы кондиционирования воздуха, с целью обеспечения температурного комфорта сидящих в автомобиле.
 | |

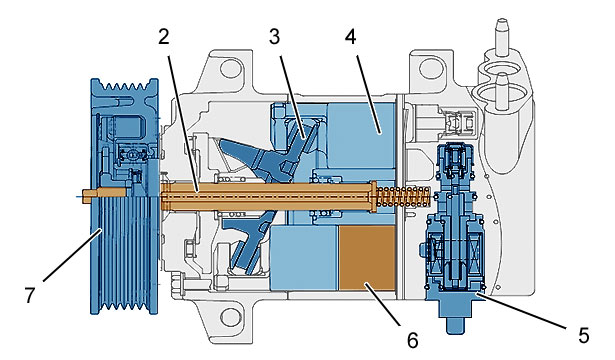

| Рисунок : c5hm04gd | |
(2) Вал компрессора.
(3) Качающаяся шайба.
(4) Поршень.
(5) Клапан внешнего управления.
(6) Цилиндр .
(7) Звездочка .
Шкив (7) приводится ремнем привода навесного оборудования двигателя.
При включении режима охлаждения внешний управляющий клапан (5) позволяет изменить давление в корпусе компрессора в зависимости от заданной пассажирами температуры.
Изменение давления в корпусе компрессора вызывает изменение наклона качающейся шайбы (3) и соответственное изменение ходов поршней (4).
Чем больше ход поршней, тем выше объем сжимаемой жидкости и, следовательно, выше расход компрессора, и растет производство холода.
При выключении кондиционера давление в корпусе компрессора изменяется, что позволяет качающейся шайбе (3) возвратиться в положение, перпендикулярное оси компрессора (2).
ПРИМЕЧАНИЕ : Когда качающаяся шайба (3) перпендикулярна оси компрессора (2), ход поршней (4) соответствует примерно 2% максимального рабочего объема. Когда кондиционер не активен, вал компрессора продолжает вращаться ремнем привода вспомогательных агрегатов.
 | |

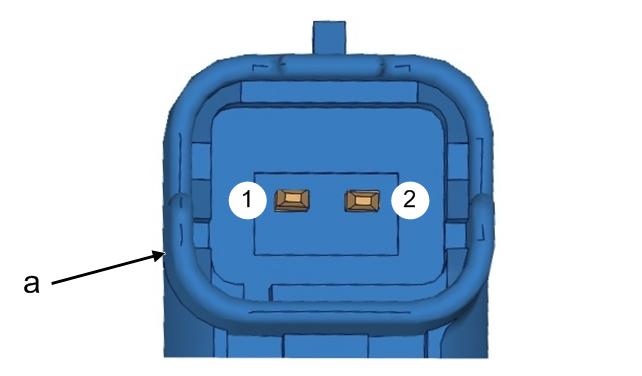

| Рисунок : d2aa06ud | |
| "a" 2-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение клапана внешнего управления |
| 2 | "масса" компрессора кондиционера |
Поскольку компрессор (1) связан с ременной передачей привода оборудования, он оснащен предохранительным устройством в шкиве (7).
Если компрессор (1) заблокируется, сила привода шкива (7) ременной передачей разрушит механический предохранитель, освобождающий соединение шкива (7) с осью компрессора (2).
