(1) Электродвигатель.
"a" 6-контактный разъем черного цвета.
Приводы позволяют перемещать заслонки узла климатизации :
- Заслонки для подачи воздуха (Наружный воздух - Частичная рециркуляция воздуха - Полная рециркуляция воздуха) (*)
- Заслонки для смешивания воздушных потоков (Оснащенные смесителем теплого и холодного воздуха)
- Заслонки для распределения воздушных потоков (Электрообогрев стекол и зеркал - К ногам - Вентиляционные решетки)
Каждый импульс управления, получаемый электроприводом, превращается в поворот ротора на определенный угол, называемый шагом.
Данный электродвигатель состоит из 4 катушек и ротора в виде ферритового сердечника с 6 зубьями.
При подачи напряжения на одну из катушек, она создает электрмагнитное поле, притягивающее ферритовый сердечник, который естественно поворачивается в соответствии с магнитным полем.
 | |
| Рисунок : d4ea0e4d | |

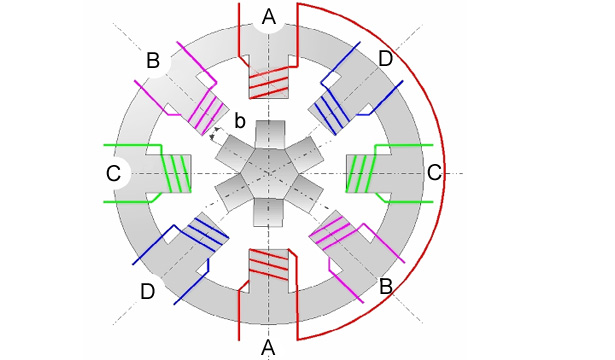

"A" Катушка 1 .
"B" Катушка 2 .
"C" Катушка 3 .
"D" Катушка 4 .
"b" Угол шага (15°).
На катушку 1 подано напряжение.
Когда катушка 2 находится под напряжением, ротор поворачивается на один шаг в 15°, пока напряжение не будет подано на следующую катушку.
Напряжение питания : 8 - 16 вольт.
Температура работы : От - 40 до + 85 °C.
 | |
| Рисунок : d2aa0epd | |

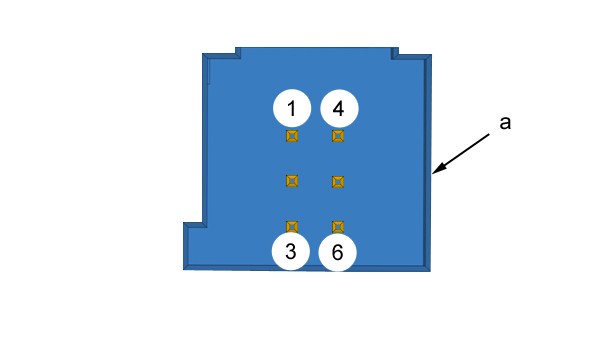

| "a" 6-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Фаза 1 |
| 2 | Электрическое питание |
| 3 | Фаза 2 |
| 4 | Фаза 3 |
| 5 | Электрическое питание |
| 6 | Фаза 4 |
Не установлено.
