Модуль управления вентилятором

Смотри так же:
1. Описание
Рисунок : d4ead6ud
(1) Модуль управления вентилятором.
"a" Электрический 5-контактный разъем.
2. Назначение
Цифровой модуль управления вентилятором позволяет включать электродвигатель вентилятора в соответствии с инструкцией.
3. Работа
Сигнал управления от модуля включения вентилятора является сигнала цифровым типа RCO.
Степень циклического отношения сигнала управления позволяет определить мощность, требуемую водителем или передним пассажиром.

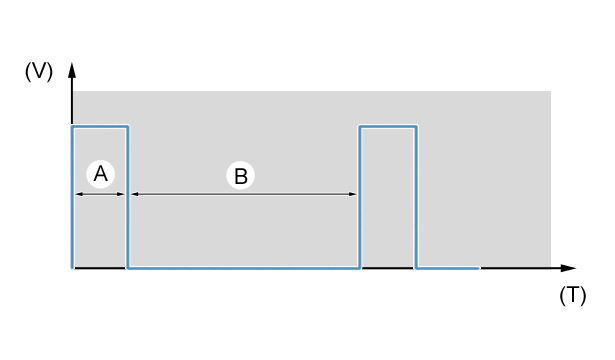

Рисунок : d4eabzpd
(V) Сигнал включения электродвигателя вентилятора салона (Вольт).
(T) Время в секундах.
"A" Период № 1.
"B" Период № 2.
Цикловое отношение равняется периоду № 1, поделенному на сумму периодов № 1 и № 2 (В данном случае около 10%).

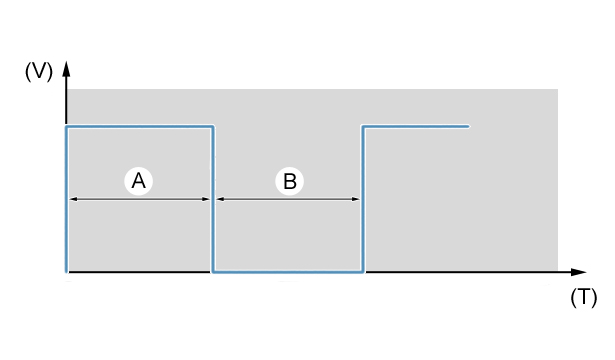

Рисунок : d4eabzqd
(V) Напряжение управления электродвигателем вентилятора в вольтах.
(T) Время в секундах.
"A" Период № 1.
"B" Период № 2.
Цикловое отношение равняется периоду № 1, поделенному на сумму периодов № 1 и № 2 (В данном случае около 50%).

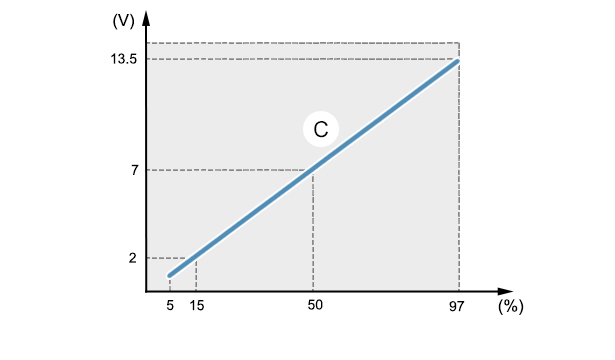

Рисунок : d4ead1rd
(V) Среднее напряжение управления приводом вентилятора в вольтах.
(%) Цифровое требование, полученное модулем управления вентилятором, %.
"C" График изменения управляющего напряжения привода вентилятора в зависимости от полученного требования.
4. Электрические характеристики

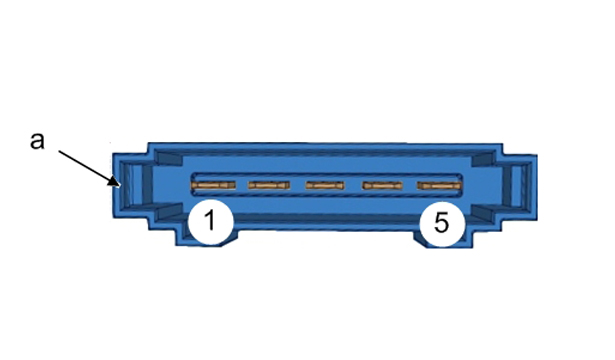

Рисунок : d2aa0cnd
"a" Электрический 5-контактный разъем
Номер контакта Принадлежность каналов разъема
1 Сигнал управления вентилятором
2 Диагностика
3 "масса" электродвигателя вентилятора
4 Питание "+" сервисной аккумуляторной батареи
5 "масса"
5. "обучение" - инициализация
Не установлено.
