Компьютер системы кондиционирования

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Обогрев и охлаждение салона ➠ Раздел описания и работы сисиемы кондиционирования
• Отопление и кондиционирование ➠ Каталог деталей системы кондиционирования воздуха
• Схема климат-контроля салона ➠ Электрические схемы Citroen C5 Aircross

ПРИМЕЧАНИЕ : (*) В зависимости от версии.

1. Описание

Рисунок : d4ea77md

(1) Компьютер системы кондиционирования с автоматическим регулированием.

"a" Синий разъем на 40 контактов.

"b" Черный 6-клеммный разъем .

2. Назначение

Компьютер автоматического климат-контроля позволяет регулировать температуру по следующим параметрам :

• Расход воздуха, поступающего в салон
• Температура воздуха, поступающего в салон
• Распределение потоков воздуха, подаваемого в салон
• Канал подачи воздуха в салон
• Управление кондиционером воздуха

3. Электрические характеристики

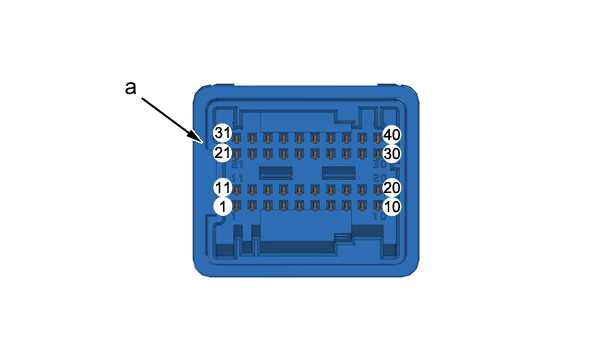

3.1. Синий разъем на 40 контактов

Рисунок : d4ea77nd

"a" Синий разъем на 40 контактов
Номер контакта	Принадлежность каналов разъема
1	Сигнал фазы "A2" электропривода правой заслонки смесителя
2	Сигнал фазы "B2" электропривода правой заслонки смесителя
3	Сигнал фазы "A1" электропривода заслонки впуска воздуха
4	Сигнал фазы "B1" электропривода заслонки впуска воздуха
5	Сигнал фазы "A2" электропривода заслонки впуска воздуха
6	Сигнал фазы "B2" электропривода заслонки впуска воздуха
7	Сигнал датчика освещенности
8	Электрическая "масса" датчика солнечного освещения
9	Сигнал датчика температуры испарителя
10	Электрическая "масса" датчика температуры испарителя
11	Сигнал фазы "B1" электропривода правой заслонки смесителя
12	Сигнал фазы "A1" электропривода правой заслонки смесителя
13	Свободен
14	Свободен
15	Свободен
16	Свободен
17	Свободен
18	Сигнал датчика качества воздуха (*)
19	Электрическая "масса" датчика качества воздуха (*)
20	Заданное значение для модуля управления вентилятором
21	Сигнал фазы "A2" электропривода заслонки распределения
22	Сигнал фазы "B2" электропривода заслонки распределения
23 (*)	Диагностическое соединение вентилятора
24	Электропитание датчика количества воздуха (*)
25	Свободен
26	Свободен
27	Электропитание моторедуктора заслонки распределения воздушных потоков
28	Электропитание моторедуктора заслонки подачи воздуха
29	Электропитание моторедуктора правой заслонки смешивания воздушных потоков
30	Электропитание моторедуктора левой заслонки смешивания воздушных потоков
31	Сигнал фазы "B1" электропривода заслонки распределения
32	Сигнал фазы "A1" электропривода заслонки распределения
33	Сигнал фазы "B2" электропривода левой заслонки смесителя
34	Сигнал фазы "A2" электропривода левой заслонки смесителя
35	Сигнал фазы "B1" электропривода левой заслонки смесителя
36	Сигнал фазы "A1" электропривода левой заслонки смесителя
37	Свободен
38	Свободен
39	Свободен
40	Свободен

Рисунок : d4eaboed

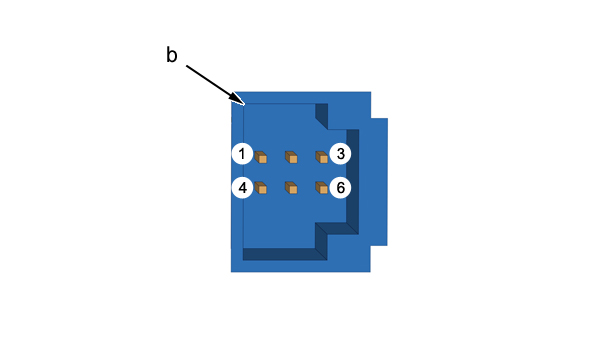

3.2. Черный 6-клеммный разъем

"b" Черный 6-клеммный разъем
Номер контакта	Принадлежность каналов разъема
1	"масса"
2	Свободен
3	Электропитание компьютера кондиционера
4	CAN Habitacle High
5	CAN Habitacle Low
6	Свободен

4. "обучение" - инициализация

Не установлено.
