(1) Датчик качества воздуха .
"a" 3-канальный черный или желтый разъем.
Датчик качества воздуха информирует систему управления системой кондиционирования о качестве наружного воздуха.
Датчик качества воздуха обнаруживает окись углерода и двуокись азота (СО и NOх), являющиеся основными загрязнителями воздуха.
Чувствительный слой датчика качества воздуха должен находиться при температуре, благоприятной для прохождения реакций.
Резисторный подогреватель, встроенный в датчик качества воздуха, разогревает чувствительный слой датчика до температуры, благоприятной для следующих реакций :
- Уменьшение сопротивления чувствительного слоя под действием окиси углерода, являющейся носителем нагрузки на слой
- Увеличение сопротивления чувствительного слоя под действием окислов азота, "съедающих" нагрузку на чувствительный слой
Окись углерода (СО) является хорошим индикатором вредных выбросов бензиновых двигателей, а также работающих на бензоле, толуоле и др..
Двуокись азота NO2 (NOx) присутствует в отработавших газах дизельных двигателей вместе с озоном, двуокисью серы.
Номинальное напряжение питания : 13.5 Вольт.
Напряжение повторной инициализации : 2.7 Вольт.
Расход топлива : 80 мА.
 | |
| Рисунок : d4eafaxd | |

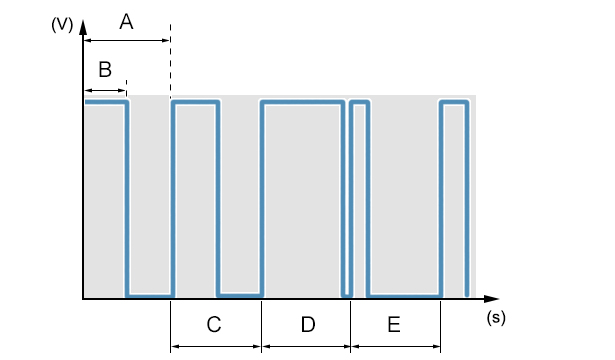

(V) Натяжение (напряжение) (в вольтах).
(s) Время (в секундах).
"A" Период .
"B" Время прихода в рабочее состояние.
"C" Пример сигнала при обнаружении NO2.
"D" Пример сигнала при неисправности датчика.
"E" Пример сигнала при обнаружении СО.
Выходной сигнал датчика качества воздуха имеет форму цикличного отношения открытия (продолжительность высокого положения, отнесенное к периоду).
При обнаружении неисправности датчиком, соотношение между временем высокого состояния "B" и периодом "A" находится в пределах 95 - 100%.
При обнаружении двуокиси азота (NO2) соотношение между высоким сигналом "B" и периодом "A" составляет от 55 до 95%.
Чем выше концентрация двуокиси азота (NO2), тем больше это отношение.
При обнаружении окиси углерода (СО) соотношение между высоким сигналом "B" и периодом "A" составляет от 5 до 45%.
Чем выше концентрация окиси углерода (СО), тем больше это отношение.
При предварительном подогреве соотношение между временем высокого состояния "B" и периодом "A" находится в пределах 0 - 5%.
 | |
| Рисунок : d2aa04wd | |

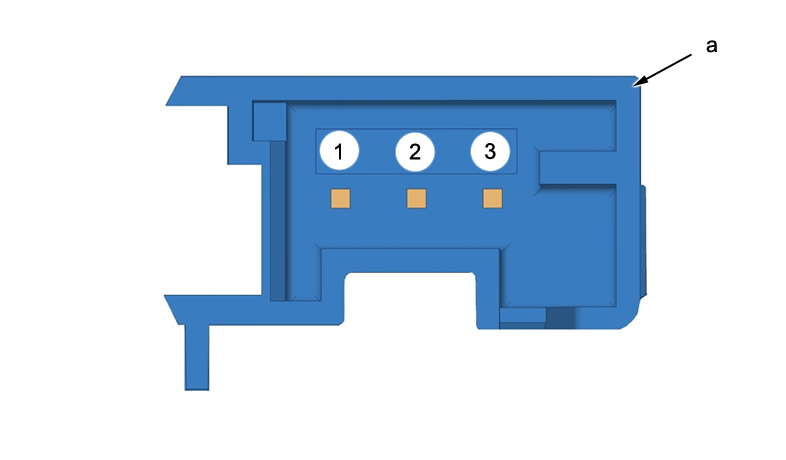

| "a" 3-канальный черный или желтый разъем | |
|---|---|
| Номер контакта | Обозначение |
| 1 | Электрическое питание |
| 2 | "масса" |
| 3 | Сигнал |
