Назначение и расположение элементы системы кондиционирования

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Назначение
Система кондиционирования с автоматической регулировкой обеспечивает автоматическую регулировку температуры по выбору пользователя.
Система климат-контроля регулирует следующие параметры :
  • Расход воздуха
  • Распределение потоков воздуха по салону (распределение воздуха)
  • Рециркуляция воздуха
Желаемая температура достигается путем смешивания :
  • Теплого воздуха, поступающего от системы охлаждения двигателя
  • Холодный воздух, производимый классическим кондиционером воздуха с использованием испарителя
  • Расход воздуха обеспечивается с помощью вентилятора с электродвигателем постоянного тока (вентилятора салона)
  • Распределение воздуха, впуск и смешивание регулируются заслонками с электроприводом
2. Расположение

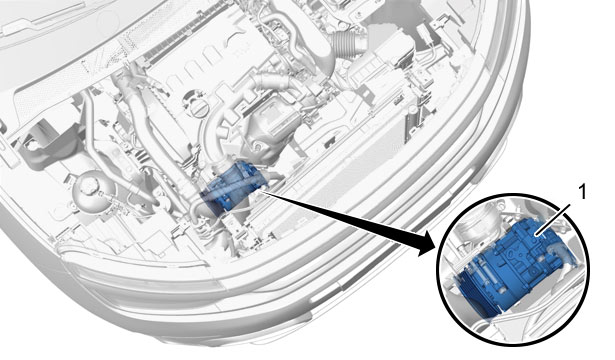

2.1. Моторный отсек
Рисунок : d4eadrnd
(1) Компрессор кондиционера.
2.2. Передняя часть салона
Рисунок : d4eag6md
(2) Многофункциональный экран (сенсорный).
(3) Блок кондиционера.
(4) Универсальная лицевая панель.
(5) Верхняя многофункциональная лицевая панель.

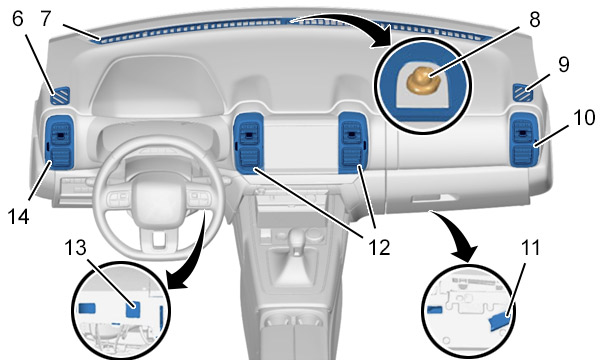

Рисунок : d4eag6nd
(6) Боковая левая вентиляционная решетка.
(7) Вентиляционная решетка ветрового стекла.
(8) Датчик солнечного освещения.
(9) Боковая правая вентиляционная решетка.
(10) Боковая правая направляемая вентиляционная решетка.
(11) Вентиляционные решетки под панелью управления.
(12) Центральные подвижные вентиляционные решетки панели управления.
(13) Вентиляционные решетки под рулевым колесом.
(14) Боковая левая направляемая вентиляционная решетка.

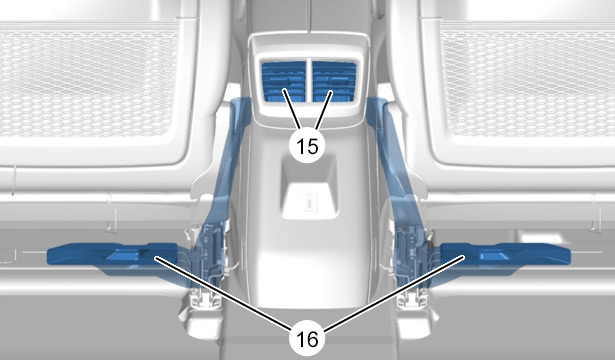

2.3. Задняя часть салона
Рисунок : d4eag6od
(15) Центральные регулируемые вентиляционные решетки центральной консоли.
(16) Вентиляционные решетки для ног задних пассажиров.
2.4. Электрические элементы
Рисунок : d4eaes8d
(17) Электропривод левой смесительной заслонки.
(18) Компьютер кондиционера.
(19) Модуль управления вентилятором.
(20) Электродвигатель привода заслонки поступления воздуха.
(21) Датчик качества воздуха (*).
(22) Электродвигатель вентилятора.
(23) Электропривод заслонки распределения воздуха .
(24) Электропривод правой смесительной заслонки.
(25) Датчик температуры испарителя.
(26) Нагреваемое сопротивление температуры воздуха в салоне (*).
