Разборка и сборка двери багажного отделения

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
Обозначения : Обозначение операций с помощью символов .
1. Оборудование
Приспособление Артикул Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки
2. Предварительные операции
Снять :
3. Разборка
Рисунок : c4bs0bdd

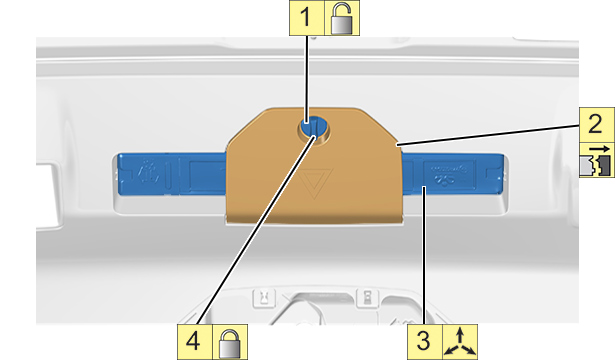

Рисунок : c4bs0apd

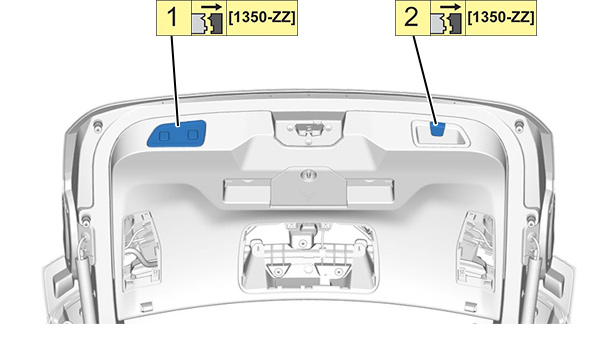

Рисунок : c4bs0bed

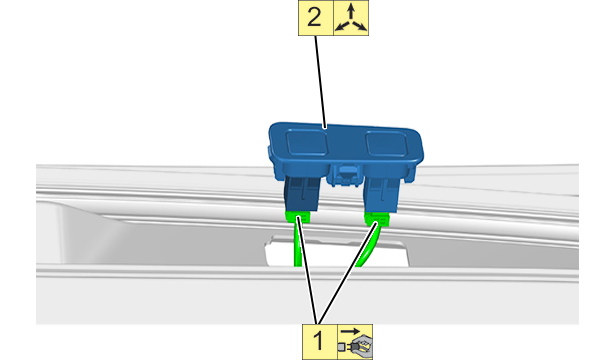

Рисунок : c4bs0ard

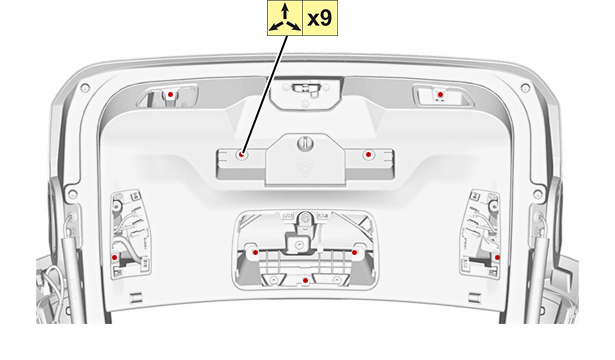

Рисунок : c4bs0bfd

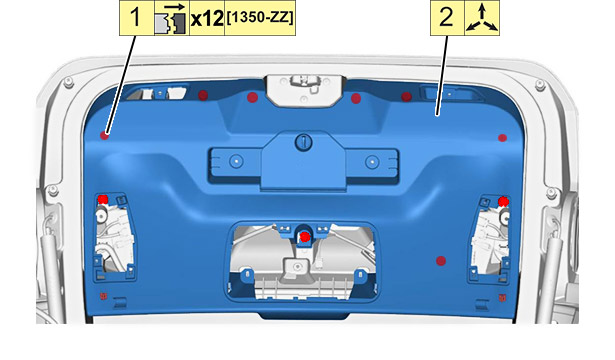

Рисунок : c4bs0bgd
Снять :

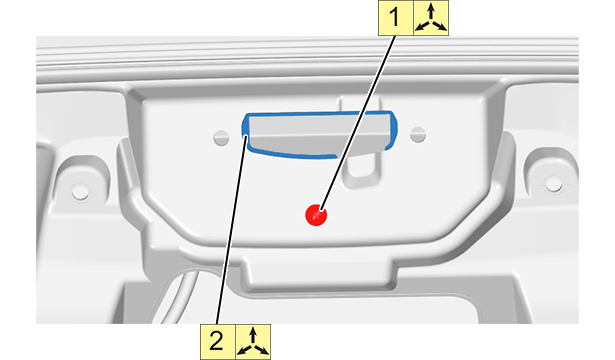

Рисунок : c4bs0dzd

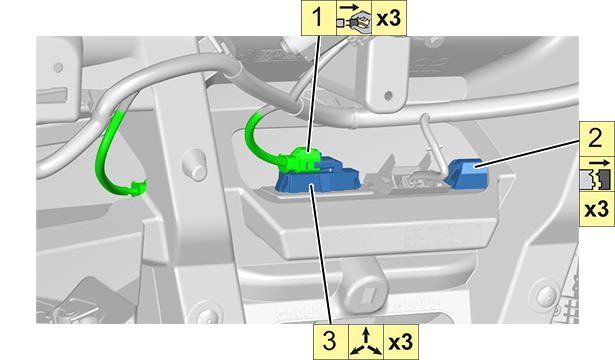

Рисунок : c4bs0e1d

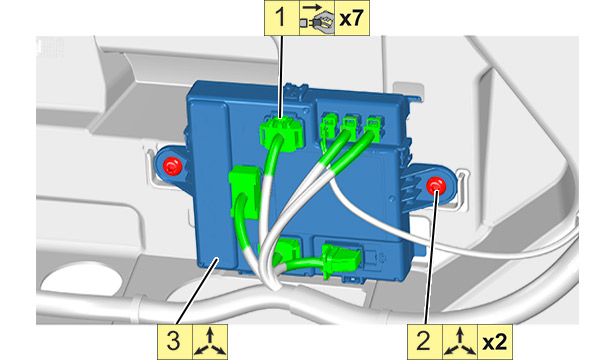

Рисунок : c4bs0awd

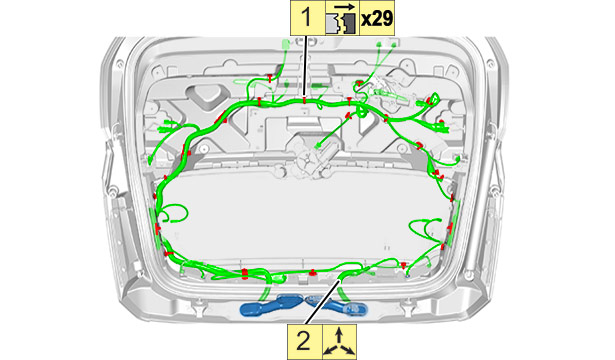

Рисунок : c4bs0axd
Снять :

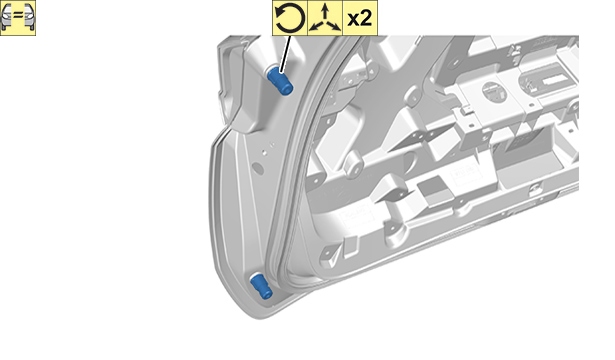

Рисунок : c4bs0bkd
4. Сборка
Действовать в последовательности, обратной операциям по разборке.
5. Дополнительные операции
Установите :
6. Проверка
Проверить работу различного оборудования.
