(1) Замок крышки багажника.
"a" 3-контактный разъем черного цвета.
Замок двери багажного отделения содержит :
- Привод разблокирования
- Контактор защелки
Назначение замка двери багажника :
- Обеспечить открытие двери багажного отделения (Привод отпирания)
- Информировать, что дверь багажного отделения открыта (Контактор защелки)
 | |
| Рисунок : d4eabned | |

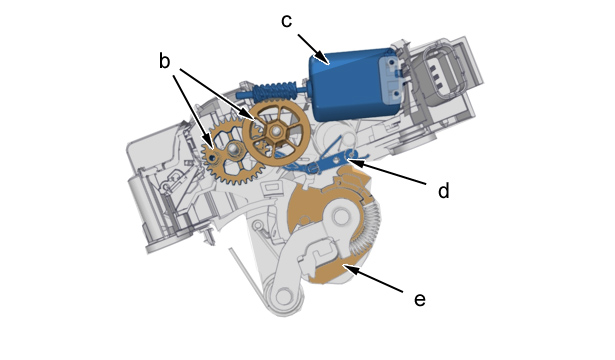

"b" Шестерня.
"c" Привод отпирания.
"d" Рычаг.
"e" Язычок .
Включение привода разблокирования "c" приводит во вращение зубчатую передачу "b".
Вращение шестерен "b" перемещает рычаг "d", освобождающий скобу "e" и открывающий дверь багажного отделения.
 | |
| Рисунок : d4eabnfd | |

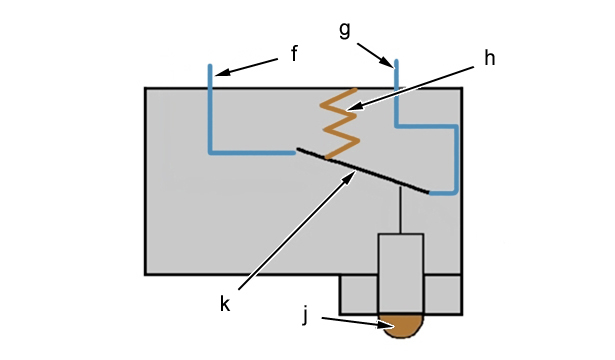

"f" Информация об открытии крышки багажника.
"g" "масса".
"h" Возвратная пружина контактора защелки.
"j" Контакт с механизмом замка.
"k" Контактор защелки.
При его перемещении толкатель "j" перемещает контактный датчик защелки "k" который определяет информацию открытия двери багажного отделения "f".
Информация открытия двери багажного отделения является сигналом типа "да-нет", выходной электрический сигнал контактора защелки передается в блок BSI в следующей форме :
- 0 : Контактор замкнут (Короткое замыкание на "массу")
- 1 : Разомкнутый контактор (Обрыв цепи)
| Таблица кодировки : Дверь багажного отделения | ||
|---|---|---|
| Состояние двери багажного отделения | Задняя крышка открыта | Дверь багажного отделения закрыта |
| Информация об открытии крышки багажника | 0 | 1 |
 | |
| Рисунок : d4eabngd | |

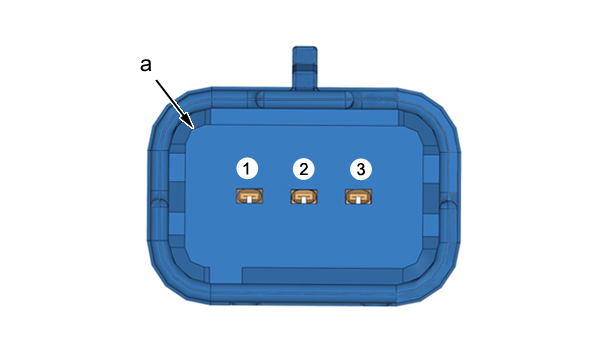

| "a" 3-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Кнопка открытия крышки багажника |
| 2 | "масса" |
| 3 | Информация об открытии крышки багажника |
