(1) Компьютер крышки багажника с электроприводом.
"a" Серый разъем на 10 контактов.
"b" Синий разъем на 3 контактов.
"c" Белый 3 контактный разъем.
"d" 12-контактный разъем черного цвета.
"e" Белый 10 контактный разъем.
"f" 6-контактный разъем черного цвета.
Назначение компьютера привода крышки багажника :
- Принимать команды пользователя
- Принимать команды интеллектуального коммутационного блока
- Воспринимать абсолютное положение крышки багажника с электроприводом
- Воспринимать состояние замка крышки багажника с электроприводом
- Обеспечивать питание подсветки переключателя перемещения двери багажника
- Принимать информацию от датчиков противозащемления
- Управлять амортизаторами двери багажника
- Включать модуль усилителя закрытия двери багажника
- Запоминать положение крышки багажника с электроприводом
- Управление звуковой сигнализацией через встроенный звуковой сигнализатор
- Информирует интеллектуальный коммутационный блок о состоянии двери багажного отделения с электроприводом
3. Электрические характеристики
3.1. Серый разъем на 10 контактов
|

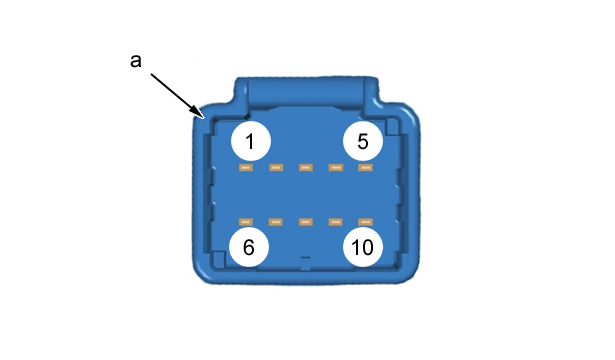

| Рисунок : d4ea9wmd | |
| "a" Серый разъем на 10 контактов |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Включение закрытия правого балансира крышки багажника с электроприводом |
| 2 |
Свободен |
| 3 |
Включение открытия правого балансира крышки багажника с электроприводом |
| 4 |
Свободен |
| 5 |
Информация положения 1 правого балансира крышки багажника с электроприводом |
| 6 |
Свободен |
| 7 |
Информация положения 2 правого балансира крышки багажника с электроприводом |
| 8 |
Свободен |
| 9 |
"масса" датчика положения правого амортизатора двери багажника с электроприводом |
| 10 |
Питание датчика положения правого амортизатора двери багажника с электроприводом |
3.2. Синий разъем на 3 контактов
|

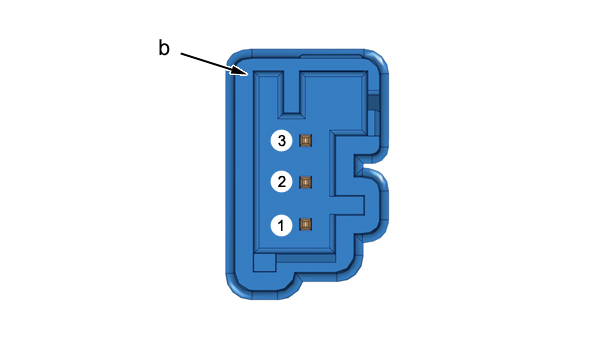

| Рисунок : d4eabuad | |
| "b" Синий разъем на 3 контактов |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Питание "+" правого датчика противозащемления |
| 2 |
Свободен |
| 3 |
Питание "-" правого датчика противозащемления |
3.3. Белый 3 контактный разъем
|
| Рисунок : d4eabubd | |
| "c" Белый 3 контактный разъем |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Питание "+" левого датчика противозащемления |
| 2 |
Свободен |
| 3 |
Питание "-" левого датчика противозащемления |
3.4. 12-контактный разъем черного цвета
|

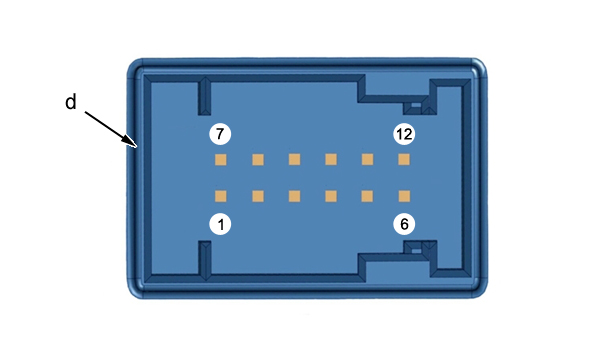

| Рисунок : d4eabucd | |
| "d" 12-контактный разъем черного цвета |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Требование открытия/закрытия двери багажника с электроприводом |
| 2 |
Информация о закрытии двери багажника с электроприводом |
| 3 |
Свободен |
| 4 |
Информация сигнала переключателя двери багажного отделения с электроприводом |
| 5 |
Информация открытия крышки багажника с электроприводом |
| 6 |
Свободен |
| 7 |
Питание “+ сервисной аккумуляторной батареи”, отключенное в положении "парк" |
| 8 |
Включение подсветки переключателя двери багажника с электроприводом |
| 9 |
CAN CAR high (*) |
| CAN Habitacle High (*) |
| 10 |
Свободен |
| 11 |
CAN CAR low (*) |
| CAN Habitacle Low (*) |
| 12 |
"масса" |
3.5. Белый 10 контактный разъем
|

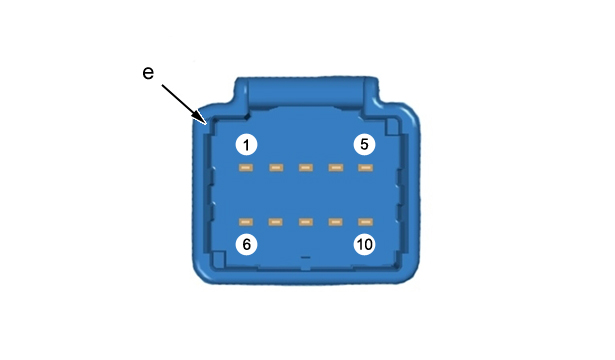

| Рисунок : d4eabudd | |
| "e" Белый 10 контактный разъем |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Информация положения 1 левого балансира крышки багажника с электроприводом |
| 2 |
Свободен |
| 3 |
Включение закрытия левого балансира крышки багажника с электроприводом |
| 4 |
Свободен |
| 5 |
Включение открытия левого балансира крышки багажника с электроприводом |
| 6 |
Питание датчика положения левого цилиндра двери багажника с электроприводом |
| 7 |
Информация положения 2 левого балансира крышки багажника с электроприводом |
| 8 |
Свободен |
| 9 |
"масса" датчика положения левого цилиндра двери багажника с электроприводом |
| 10 |
Свободен |
3.6. 6-контактный разъем черного цвета
|

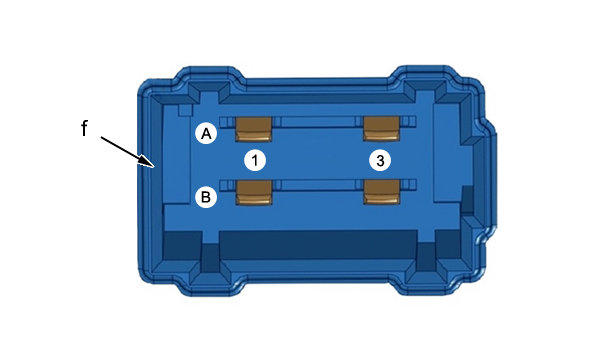

| Рисунок : d4eabued | |
| "f" 6-контактный разъем черного цвета |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| A1 |
Электропитание "+ центрального переключателя мощности" (*) |
| Питание “+ отдельного реле” (*) |
| A2 |
Свободен |
| A3 |
"масса" |
| B1 |
Линия "+" включения модуля усилителя закрытия двери багажника |
| B2 |
Свободен |
| B3 |
Линия "-" включения модуля усилителя закрытия двери багажника |
4. "обучение" - инициализация
При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
