Датчик системы антизащемления

Смотри так же:
1. Описание
Рисунок : d4eac37d
(1) Датчик системы антизащемления.
"a" Мягкий уплотнитель .
"b" Сопротивление.
"c" Белый 3 контактный разъем (Левый датчик системы предотвращения защемления) / Синий разъем на 3 контактов (Правый датчик системы предотвращения защемления).
2. Назначение
При выявлении препятствия, мешающего закрыванию крышки багажника, датчик защиты от защемления (1) отправляет сигнал на компьютер крышки багажника с приводом.
3. Работа

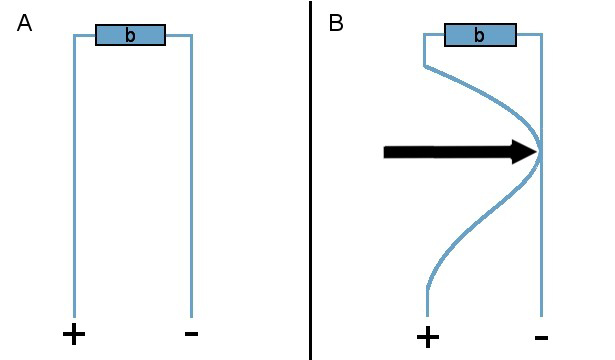

Рисунок : d4em0lfd
"A" Нет препятствия, датчик защиты от защемления в нормальном состоянии.
"B" Препятствие, датчик защиты от защемления раздавлен.
"b" Сопротивление.
Датчик противозащемления (1) получает питание от компьютера двери багажного отделения с электроприводом.
Датчик защиты от защемления (1) имеет резистор "b" :
  • Если сенсорный уплотнитель "a" не пережат препятствием, ток от компьютера двери багажного отделения с электроприводом проходит через резистор "b" датчика противозащемления (1)
  • Если чувствительный уплотнитель "a" деформируется препятствием, в резисторе "b" происходит короткое замыкание, и сопротивление на клеммах датчика противозащемления (1) падает
4. Электрические характеристики
Сопротивление на клеммах датчика противозащемления :
  • Уплотнитель не раздавлен : Примерно 1,2 кОм
  • Уплотнитель раздавлен : Менее 400 Ом
Напряжение питания : 5 Вольт.

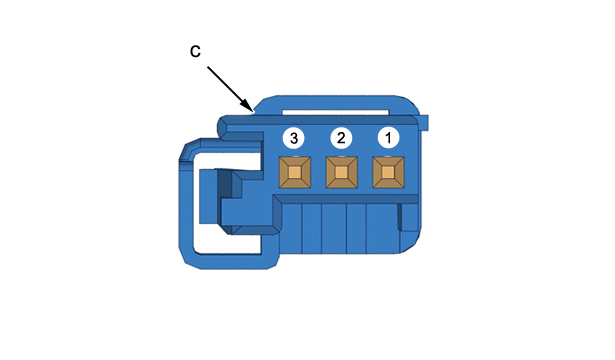

Рисунок : d4eac38d
"c" Белый 3 контактный разъем (Левый датчик системы предотвращения защемления) / Синий разъем на 3 контактов (Правый датчик системы предотвращения защемления)
Номер контакта Принадлежность каналов разъема
1 Питание датчика противозащемления
2 Свободен
3 "масса" датчика противозащемления
5. "обучение" - инициализация
Не установлено.
