Актуатор привода крышки багажника с электроприводом

Смотри так же:
1. Описание
Рисунок : d4ea7ptd
(1) Газонаполненный упор крышки багажника с электроприводом.
"a" Белый 3 контактный разъем (Левый балансир крышки багажника с электроприводом) / Зеленый 3 контактный разъем (Правый балансир крышки багажника с электроприводом).
"b" Белый 6 контактный разъем (Левый балансир крышки багажника с электроприводом) / Зеленый 6 контактный разъем (Правый балансир крышки багажника с электроприводом).
2. Назначение
Две стойки крышки багажника электроприводом обеспечивают привод поткрытия и закрытия крышки багажника с электроприводом, информируют о положении двери и обеспечивают уравновешивание двери.
3. Работа

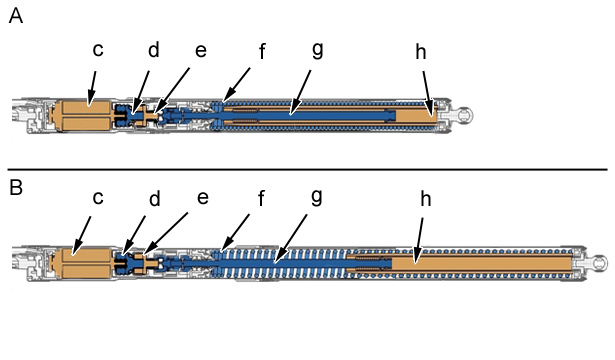

Рисунок : d4ea7pud
"A" Крышка багажника с электроприводом закрыта.
"B" Крышка багажника открыта.
"c" Электропривод стойки крышки багажника.
"d" Редуктор .
"e" Тормоз .
"f" Уравновешивающая пружина.
"g" Червяк.
"h" Гайка системы червячного привода.
Электродвигатель "c" стойки крышки багажника приводит редуктор "d", который проходит через тормоз "e" и вращает червяк "g".
Гайка "h" червячной пары перемещается при вращении червяка "g".
Датчик положения встроен в электродвигатель "c" стойки крышки багажника с электроприводом.
4. Электрические характеристики
4.1. Белый 3 контактный разъем

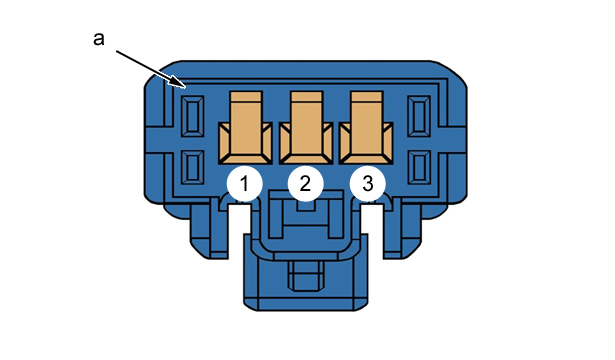

Рисунок : d2aa0ccd
"a" Белый 3 контактный разъем (Левый балансир крышки багажника с электроприводом) / Зеленый 3 контактный разъем (Правый балансир крышки багажника с электроприводом)
Номер контакта Принадлежность каналов разъема
1 Включение открытия стойки крышки багажника
2 Свободен
3 Включение закрытия стойки двери багажного отделения
4.2. Белый 6 контактный разъем

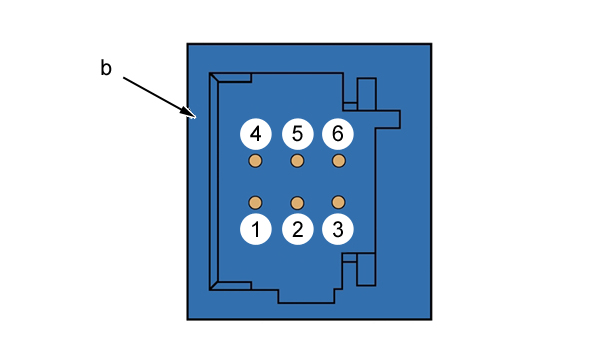

Рисунок : d2aa0cdd
"b" Белый 6 контактный разъем (Левый балансир крышки багажника с электроприводом) / Зеленый 6 контактный разъем (Правый балансир крышки багажника с электроприводом)
Номер контакта Принадлежность каналов разъема
1 Сигнал 1 датчика положения амортизатора двери багажника с электроприводом
2 Свободен
3 Сигнал 2 датчика положения амортизатора двери багажника с электроприводом
4 "масса" датчика положения балансира крышки багажника с электроприводом
5 Свободен
6 Питание датчика положения балансира крышки багажника с электроприводом
5. "обучение" - инициализация
В случае обнаружения препятствия перемещенрию двери багажного отделения требуется вручную выполнить инициализацию.
