| Рисунок : d4eabuhd |  |
(1) Замок крышки багажника с электроприводом.
"a" 4-контактный разъем черного цвета.
Замок двери багажного отделения с электроприводом содержит :
- Привод разблокирования
- Контактор защелки
- Контактор ригеля
Назначение замка двери багажного отделения с электроприводом :
- Обеспечить открытие двери багажного отделения с электроприводом (Привод отпирания)
- Усиливать с помощью модуля усилителя закрытие двери багажника с электроприводом
- Информировать блок BSI и компьютер двери багажного отделения с электроприводом об открытии двери багажного отделения
- Информировать компьютер двери багажного отделения с электроприводом о закрытии двери багажного отделения
 | |

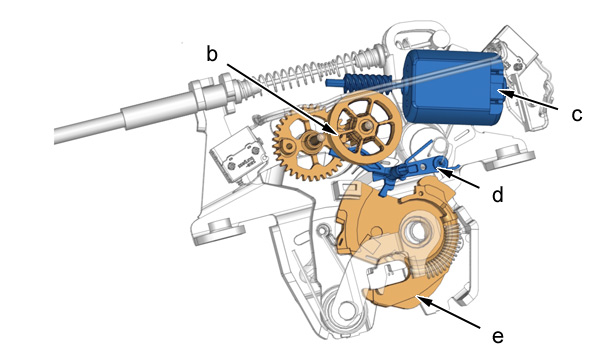

| Рисунок : d4eabuid | |
"b" Шестерня.
"c" Привод отпирания.
"d" Рычаг.
"e" Язычок .
Включение привода разблокирования "c" приводит во вращение зубчатую передачу "b".
Вращение зубчатой передачи "b" перемещает рычаг "d", освобождающий ригель "e" и позволяющий открыть дверь багажного отделения с электроприводом.
 | |

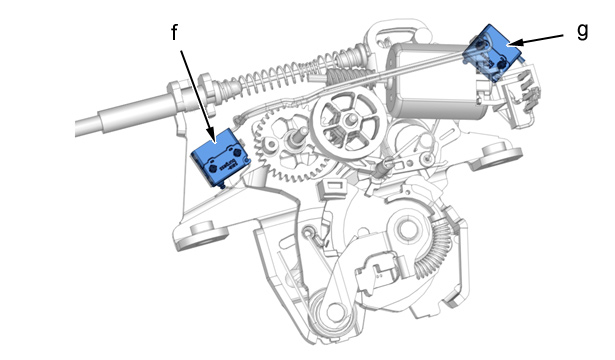

| Рисунок : d4eabujd | |
"f" Контактор защелки.
"g" Контактор скобы.
Контактор защелки передает информацию об открытии двери багажного отделения с электроприводом (Замок закрыт на второй щелчок).
Контактор ригеля передает информацию о закрытии двери багажного отделения с электроприводом (Замок в первом или втором фиксированном положении).
Сочетание выходных сигналов контактора ригеля и контактора защелки позволяет компьютеру двери багажного отделения с электроприводом определить точное положение замка двери багажного отделения.
Информация выхода контакторов является сигналом дискретного типа :
- 0 : Контактор замкнут (Короткое замыкание на "массу")
- 1 : Разомкнутый контактор (Обрыв цепи)
| Таблица кодировки : Информация о состоянии замка двери багажного отделения с электроприводом | ||
|---|---|---|
| Положение замка двери багажного отделения с электроприводом | Контактор защелки | Контактор скобы |
| Замок открыт | 1 | 1 |
| Замок закрыт на первый щелчок | 1 | 0 |
| Замок закрыт на второй щелчок (Полное закрытие) | 0 | 0 |
 | |

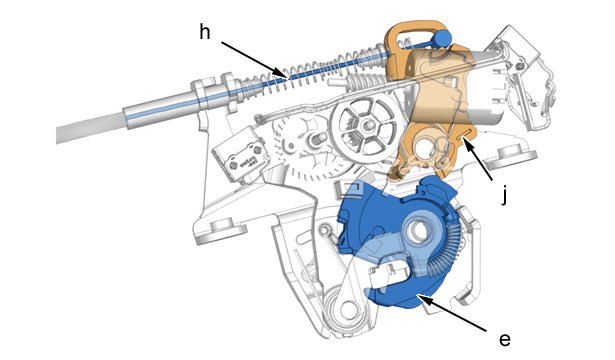

| Рисунок : d4eabukd | |
"h" Тросик управления.
"j" Блокирующий рычаг.
"e" Язычок .
Воздействие троса управления "h" на блокирующий рычаг "j" позволяет переместить находящийся в положении первого щелчка замка ригель "e" в положение второго щелчка замка (Замок полностью закрыт).
 | |

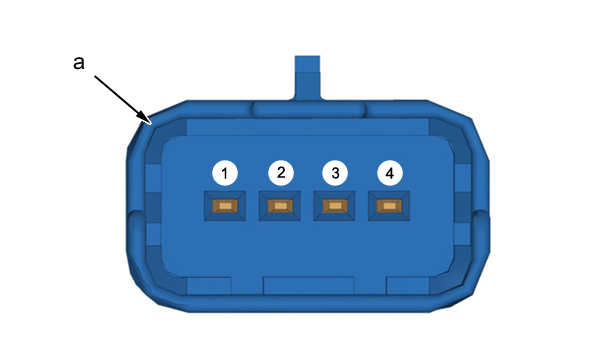

| Рисунок : d4eabuld | |
| "a" 4-контактный разъем черного цвета | |
|---|---|
| Номера контактов | Принадлежность каналов разъема |
| 1 | Выключатель открытия электроприводом крышки багажника |
| 2 | "масса" |
| 3 | Информация открытия крышки багажника с электроприводом |
| 4 | Информация о закрытии двери багажника с электроприводом |
