ПРИМЕЧАНИЕ : (*)В зависимости от версии.
Назначение функции доступа с занятыми руками двери багажного отделения с электроприводом - обеспечить управление дверью багажного отделения с электроприводом посредством :
- Идентификатор "свободные руки"
- Наружный контактор открытия двери багажного отделения с электроприводом
- Выключателя открытия/закрытия двери багажного отделения с электроприводом (*)
- Контактор закрытия двери багажного отделения с электроприводом
- Движением ноги у определенной точки заднего бампера
Основные функции двери багажного отделения с электроприводом с функцией доступа с занятыми руками :
- Датчик движения ноги
- Открыть с предварительным разблокированием или без него дверь багажного отделения с электроприводом
- Закрыть с блокировкой или без нее дверь багажного отделения с электроприводом
- Подача звукового сигнала для информации о принятии команды открытия/закрытия двери багажного отделения с электроприводом
- Заблокировать и разблокировать дверь багажного отделения с электроприводом
- Изменять направление перемещения двери багажного отделения с электроприводом
Активация/отключение функции двери багажного отделения с доступом с занятыми руками осуществляется через многофункциональный эеран.
Функция двери багажного отделения с доступом с занятыми руками активируется при наличии следующих условий :
- Функция двери багажного отделения с доступом с занятыми рукамми активирована с помощью многофункционального экрана
- Скорость автомобиля меньше 3 км/ч
Функция двери багажного отделения с доступом с занятыми руками отключается в следующих случаях :
- Функция двери багажного отделения с доступом с занятыми руками отключена с помощью многофункционального экрана
- Скорость автомобиля превышает 3 км/ч
- Зажигание включено, а автомобиль заблокирован
- Разъем прицепа включен в гнездо разъема сцепного устройства (*)
Компьютер двери багажного отделения с электроприводом включает открытие двери багажного отделения при наличии следующих условий :
- Команда открытия двери багажного отделения с электроприводом была подана пользователем через: идентификатор "свободные руки", наружный контактор открытия двери багажного отделения, контактор открытия/закрытия двери багажного отделения или посредством функции доступа с занятыми руками
- Автомобиль незаперт
- Крышка багажника с электроприводом незаперта
- Автомобиль не в режиме экономии электроэнергии
- Двигатель внутреннего сгорания или тяговая электромашина не в фазе запуска (*)
3.2. Включение открытия двери багажного отделения с электроприводом идентификатором "свободные руки"
Алгоритм открытия двери багажного отделения с электроприводом идентификатором "свободные руки" :
- Пользователь подает команду идентификатором "свободные руки" открытия двери багажного отделения с электроприводом
- Идентификатор "свободные руки" направляет информацию о требовании открытия двери багажного отделения с электроприводом в блок BSI
- Блок BSI включает разблокирование сервозамка двери багажного отделения с электроприводом
- Блок BSI направляет требование открытия двери багажного отделения с электроприводом в компьютер двери багажного отделения
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии требования открытия двери багажного отделения
- Компьютер крышки багажника с электроприводом отправляет команду на открывание крышки багажника
- Сервопривод закрытия крышки багажника с электроприводом не включается
Алгоритм открытия двери багажного отделения с электроприводом наружным контактором :
- Пользователь включает открытие двери багажного отделения с электроприводом нажатием наружного контактора
- Наружный контактор открытия двери багажного отделения передает требование открытия в блок BSI и в компьютер двери багажного отделения
- Блок BSI включает разблокирование сервозамка двери багажного отделения с электроприводом
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии требования открытия двери багажного отделения
- Компьютер крышки багажника с электроприводом отправляет команду на открывание крышки багажника
- Сервопривод закрытия крышки багажника с электроприводом не включается
3.4. Включение открытия двери багажного отделения с электроприводом выключателем открытия/закрытия двери багажного отделения (*)
Алгоритм открытия двери багажного отделения с электроприводом контактором открытия/закрытия двери багажного отделения :
- Пользователь включает открытие двери багажного отделения с электроприводом двойным нажатием на контактор открытия/закрытия двери багажного отделения
- Выключатель открытия/закрытия двери багажного отделения передает требование открытия двери багажного отделения в блок BSI
- Блок BSI включает разблокирование сервозамка двери багажного отделения с электроприводом
- Блок BSI направляет требование открытия двери багажного отделения с электроприводом в компьютер двери багажного отделения
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии требования открытия двери багажного отделения
- Компьютер крышки багажника с электроприводом отправляет команду на открывание крышки багажника
- Сервопривод закрытия крышки багажника с электроприводом не включается
После обнаружении движения ноги, подтвержденного компьютером доступа с занятыми руками :
- Компьютер доступа с занятыми руками информирует по сети LIN блок BSI об обнаружении признанного правильным движения ноги
- Блок BSI ищет идентификатор "свободные руки" снаружи у задней части автомобиля
- При обнаружении идентификатора "свободные руки" в зоне поиска блок BSI включает открытие сервозамка двери багажного отделения с электроприводом
- Блок BSI направляет требование открытия двери багажного отделения с электроприводом в компьютер двери багажного отделения
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии требования открытия двери багажного отделения
- Компьютер крышки багажника с электроприводом отправляет команду на открывание крышки багажника
- Сервопривод закрытия крышки багажника с электроприводом не включается
 | |
| Рисунок : d4eaflcd |  |
(1) Телескопические стойки крышки багажника с электроприводом.
(2) Компьютер крышки багажника с электроприводом.
(3) Замок крышки багажника с электроприводом.
(4) Сервопривод закрытия крышки багажника с электроприводом.
При требовании открытия двери багажного отделения с электроприводом компьютер двери багажного отделения (2) приводит в действие амортизаторы двери багажного отделения (1). Перемещение телескопических стоек (1) крышки багажника с электроприводом вызывают открытие крышки багажника.
ПРИМЕЧАНИЕ : Пользователь может в любой момент остановить дверь багажного отделения нажатием на контактор открытия/закрытия двери багажного отделения, на идентификатор "свободные руки", на наружный контактор открытия двери багажного отделения или на контактор закрытия двери багажного отделения.
Компьютер двери багажного отделения с электроприводом включает ее закрытие при наличии следующих условий :
- Команда закрытия двери багажного отделения с электроприводом была подана пользователем через: идентификатор "свободны руки", наружный контактор открытия/закрытия двери багажного отделения или посредством функции доступа с занятыми руками
- Автомобиль незаперт
- Крышка багажника с электроприводом незаперта
- Нет режима экономии электроэнергии
- Двигатель внутреннего сгорания или тяговая электромашина не в фазе запуска (*)
Алгоритм закрытия двери багажного отделения идентификатором "свободные руки" :
- Пользователь включает закрытие двери багажного отделения идентификатором "свободные руки"
- Идентификатор "свободные руки" направляет требование закрытия двери багажного отделения в блок BSI
- Блок BSI передает команду закрытия двери багажного отделения в компьютер двери багажного отделения
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии команды закрытия двери багажного отделения с электроприводом
- Компьютер двери багажного отделения с электроприводом включает ее закрытие
- Сервопривод закрытия двери багажного отделения включает выпуск сервозамка двери (если дверь багажного отделения находится в максимально открытом положении, сервозамок включается одновременно с дверью багажного отделения)
- Компьютер двери багажного отделения включает сервопривод закрытия даери, закрывающий сервозамок двери багажного отделения
4.3. Включение закрытия двери багажного отделения наружным контактором открытия двери багажного отделения с электроприводом
Алгоритм закрытия двери багажного отделения наружным контактором открытия двери багажного отделения :
- Пользователь вкллючает закрытие двери багажного отделения наружным контактором открытия
- Наружный контактор открытия двери багажного отделения передает требование закрытия в компьютер двери багажного отделения с электроприводом
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии команды закрытия двери багажного отделения с электроприводом
- Компьютер двери багажного отделения с электроприводом включает ее закрытие
- Сервопривод закрытия двери багажного отделения включает выпуск сервозамка двери (если дверь багажного отделения находится в максимально открытом положении, сервозамок включается одновременно с дверью багажного отделения)
- Компьютер двери багажного отделения включает сервопривод закрытия даери, закрывающий сервозамок двери багажного отделения
4.4. Включение закрытия двери багажного отделения контактором открытия/закрытия двери багажного отделения (*)
Алгоритм закрытия двери багажного отделения контактором открытия/закрытия двери багажного отделения :
- Пользователь включает закрытие двери багажного отделения с электроприводом двойным нажатием контактора открытия/закрытия двери багажного отделения
- Контактор открытия/закрытия двери багажного отделения передает требование закрытия в блок BSI
- Блок BSI передает команду закрытия двери багажного отделения в компьютер двери багажного отделения
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии команды закрытия двери багажного отделения с электроприводом
- Компьютер двери багажного отделения с электроприводом включает ее закрытие
- Сервопривод закрытия двери багажного отделения включает выпуск сервозамка двери (если дверь багажного отделения находится в максимально открытом положении, сервозамок включается одновременно с дверью багажного отделения)
- Компьютер двери багажного отделения включает сервопривод закрытия даери, закрывающий сервозамок двери багажного отделения
Алгоритм закрытия двери багажного отделения контактором ее закрытия :
- Пользователь включает закрытие двери багажного отделения контактором ее закрытия
- Контактор закрытия двери багажного отделения передает требование закрытия в компьютер двери багажного отделения с электроприводом
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии команды закрытия двери багажного отделения с электроприводом
- Компьютер двери багажного отделения с электроприводом включает ее закрытие
- Сервопривод закрытия двери багажного отделения включает выпуск сервозамка двери (если дверь багажного отделения находится в максимально открытом положении, сервозамок включается одновременно с дверью багажного отделения)
- Компьютер двери багажного отделения включает сервопривод закрытия даери, закрывающий сервозамок двери багажного отделения
4.6. Включение закрытия двери багажного отделения с электроприводом функцией доступа с занятыми руками
После обнаружении движения ноги, подтвержденного компьютером доступа с занятыми руками :
- Компьютер доступа с занятыми руками информирует по сети LIN блок BSI об обнаружении признанного правильным движения ноги
- Блок BSI ищет идентификатор "свободные руки" снаружи у задней части автомобиля
- При обнаружении идентификатора "свободные руки" в зоне поиска блок BSI направляет требование закрытия в компьютер двери багажного отделения с электроприводом
- Компьютер с помощью встроенного зуммера подает звуковой сигнал, информирующий о принятии команды закрытия двери багажного отделения с электроприводом
- Компьютер двери багажного отделения с электроприводом включает ее закрытие
- Сервопривод закрытия двери багажного отделения включает выпуск сервозамка двери (если дверь багажного отделения находится в максимально открытом положении, сервозамок включается одновременно с дверью багажного отделения)
- Компьютер двери багажного отделения включает сервопривод закрытия даери, закрывающий сервозамок двери багажного отделения
- Если была активирована автоматическая блокировка автомобиля, при выключенном зажигании блок BSI включает блокировку автомобиля
ПРИМЕЧАНИЕ : Если идентификатор "свободные руки" обнаруживается внутри автомобиля, замки автомобиля не блокируются.
 | |

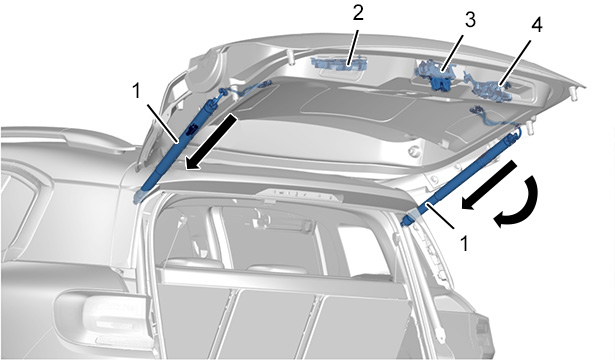

| Рисунок : d4eafldd | |
(1) Телескопические стойки крышки багажника с электроприводом.
(2) Компьютер крышки багажника с электроприводом.
(3) Замок крышки багажника с электроприводом.
(4) Сервопривод закрытия крышки багажника с электроприводом.
При требовании закрытия крышки багажника с электроприводом компьютер (2) крышки багажника с электроприводом включает телескопические стойки (1) крышки багажника. Перемещение телескопических стоек (1) крышки багажника с электроприводом вызывает закрытие крышки багажника.
ПРИМЕЧАНИЕ : Пользователь может в любой момент остановить дверь багажного отделения нажатием на контактор открытия/закрытии двери багажного отделения, на идентификатор "свободные руки", на наружный контактор открытия двери багажного отделения или на контактор закрытия двери багажного отделения.
Выбор / отключение автоматической блокировки автомобиля после закрытия двери багажного отделения функцией доступа с занятыми руками выполняется нажатием контактора автоматической блокировки дверей функцией доступа с занятыми руками.
После закрытия двери багажного отделения функцией доступа с занятыми руками автоматическая блокировка автомобиля осуществляется, если :
- Функция автоматической блокировки автомобиля выбрана
- Все замки дверей и крышек заперты
- Идентификатор "свободные руки" находится снаружи автомобиля в зоне обнаружения
Движение ноги разделяется на 3 этапа, выполняемые в течение от 0,2 до 1 секунды :
- Поместить ногу в зону обнаружения датчика доступа с занятыми руками
- Остановить движение ноги вблизи бампера автомобиля не касаясь его
- Убрать ногу из зоны обнаружения датчика доступа с занятыми руками
ПРИМЕЧАНИЕ : Функция доступа с занятыми руками может быть изменена в случае использования протеза ноги.
 | |

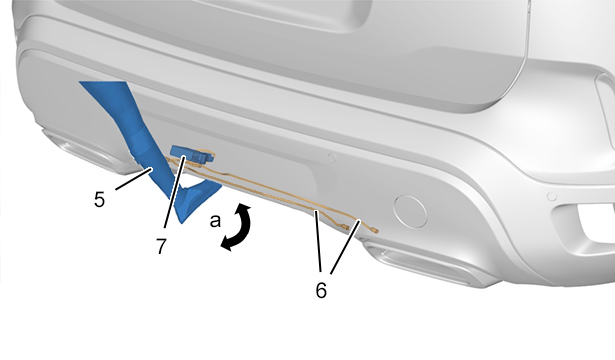

| Рисунок : d4eafled | |
(5) Нога пользователя.
(6) Датчик доступа с занятыми руками .
(7) Компьютер доступа с занятыми руками .
"a" Движение ноги.
Движение ноги признается действительным в зависимости от следующих параметров :
- Обнаружение движения ноги под нижней антенной датчика доступа с занятыми руками
- Обнаружение движения ноги напротив верхней антенны датчика доступа с занятыми руками
- Скорость приближения ступни и голени
- Скорость отвода ступни и голени от бампера
- Соотношение между приближением ступни и голени к бамперу
- Соотношение между отводом ступни и голени от бампера
- Продолжительность присутствия ноги в зоне датчика
ПРИМЕЧАНИЕ : Перемещение ноги влево или вправо учитывается, только если движение ноги происходит в зоне действия датчиков доступа с занятыми руками.
 | |

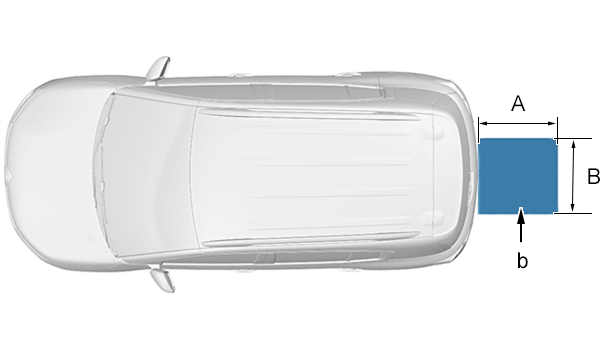

| Рисунок : d4eaflfd | |
| Метки | Расстояние |
| "A" | Максимальное расстояние границы зоны обнаружения от заднего бампера : 15 см |
| "B" | Максимальная ширина зоны обнаружения : 50 см |
| "b" | Зона обнаружения датчика доступа с занятыми руками |
Если компьютер доступа с занятыми руками отключен, управление дверью багажного отделения с электроприводом может осуществляться с помощью других контакторов открытия.
Компьютер доступа с занятыми руками не работает в следующих случаях :
- Обнаружение неисправности доступа с занятыми руками или внутренней неисправности компьютера доступа с занятыми руками
- При включенном зажигании и при движении автомобиля со скоростью выше или равной 3 км/ч
- Обнаружение нескольких движений ноги, когда автомобиль неподвижен, но не обнаруживается идентификатор "свободные руки"
- В случае сильного дождя или скопления снега на датчике доступа с занятыми руками
Если компьютер крышки багажника с электроприводом обнаруживает резкое повышение тока электродвигателя крышки багажника (косвенное обнаружение препятствия), перемещение крышки останавливается.
После остановки крышки багажника с электроприводом из-за обнаружения препяствия необходимо вручную выполнить инициализацию крышки багажника с электроприводом.
Перемещение двери прекращается, если компьютер двери багажного отделения обнаруживает резкое повышение тока электропривода двери (косвенное обнаружение препятствия) или сжатие левого или правого датчика противозащемления (прямое обнаружение препятствия).
После остановки крышки багажника с электроприводом из-за обнаружения препяствия необходимо вручную выполнить инициализацию крышки багажника с электроприводом.
Инициализация крышки багажника с электроприводом :
- Открытие крышки багажника с электроприводом вручную (При необходимости)
- Закрытие крышки багажника с электроприводом вручную
Крышка багажника с электроприводом может быть приведена в действие вручную, компьютер крышки багажника выявляет ее перемещение пользователем и выключает механизм электропривода для более легкого перемещения.
Компьютер крышки багажника с электроприводом использует информацию о положении крышки багажника, отправляемую линейным потенциометром, встроенным в механизм, для определения перемещения крышки багажника пользователем вручную.
Для более легкого выявления движения крышки багажника вручную пользователь может переместить ее сначала вверх, затем вниз.
ПРИМЕЧАНИЕ : Если автомобиль оставался неподвижен с открытой крышкой багажника более 30 минут, необходимо привести систему в рабочее состояние путем нажатия на выключатели электрического управления, чтобы произошло выявление перемещения вручную.
Перемещение крышки багажника с электроприводом вручную возможно только после ее остановки.
ПРИМЕЧАНИЕ : Во время запуска двигателя или тяговой электромашины компьютер двери багажного отделения с электроприводом на короткое время останавливает перемещение двери; во время этой остановки, которая может длиться до 10 с, возобновить перемещение двери вручную невозможно.
Пользователь может отрегулировать угол открытия крышки багажника с электроприводом.
Процедура задания угла открытия электроприводом крышки багажника :
- Прекратить открытие двери багажного отделения в требуемом положении нажатием на контактор закрытия или на наружный контактор открытия двери багажного отделения
- Удерживать нажатым в течение не менее 3 секунд контактор закрытия двери багажного отделения или наружный контактор открытия двери багажного отделения
- Компьютер двери багажного отделения с помощью встроенного зуммера подает звуковой сигнал, информирующий об учете нового угла открытия двери багажного отделения
- Положение двери багажного отделения, зарегистрировано компьютером двери багажного отделения
ПРИМЕЧАНИЕ : Угол открытия может быть повторно инициализирован продолжительным нажатием, превышающим 3 секунды, на контактор закрытия или на наружный контактор открытия двери багажного отделения, при этом компьютер двери багажного отделения с помощью встроенного зуммера подает звуковой сигнал, информирующий о повторной инициализации угла открытия двери багажного отделения.
