Снятие и установка камеры визуальной помощи при заднем ходе

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
Обозначения : Обозначение операций с помощью символов .
1. Расположение

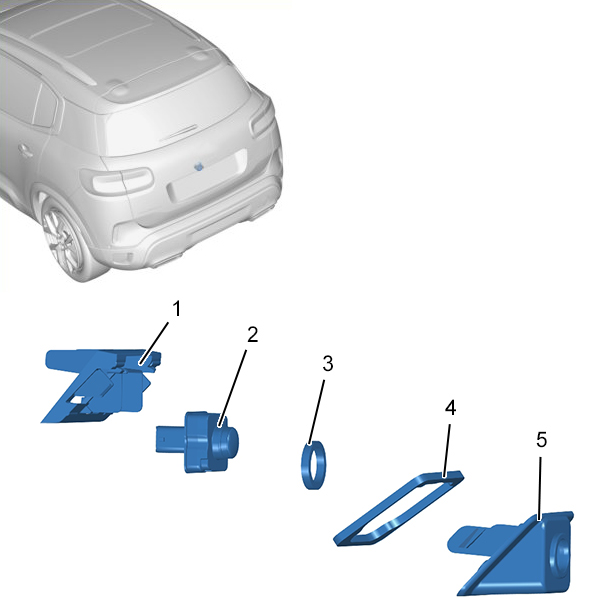

Рисунок : c5fg3flp
Метка Обозначение Количество
(1) Опора 1
(2) Камера обзора при движении задним ходом 1
(3) Прокладки 1
(4) Прокладки 1
(5) Декоративная накладка 1
2. Инструменты
Приспособление Номер Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки
3. Предварительные операции
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снять внутреннюю декоративную отделку двери багажного отделения .
4. Снятие

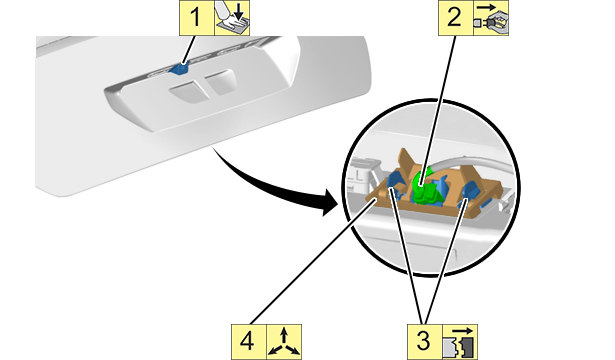

Рисунок : c5fg35pd

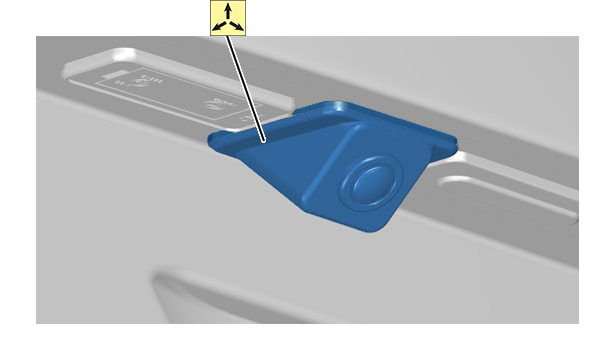

Рисунок : c5fg35qd
ПРИМЕЧАНИЕ : Проверьте состояние уплотнения .
Рисунок : c5fg317d
5. Установка
Установка производится в порядке, обратном операциям по снятию.
6. Дополнительные операции
Установить нижнюю облицовку крышки багажника .
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
7. Проверка
Проверить работу различного оборудования.
