Компьютер визуальной помощи при маневрировании

Смотри так же:
1. Описание
Рисунок : d4eac6td
(1) Компьютер визуальной помощи при маневрировании.
"a" Синий разъем на 18 контактов.
2. Назначение
Компьютер визуальной помощи при маневрировании обеспечивает выполнение следующих функций :
  • Обрабатывать информацию, паоступающую от камер
  • Посылать и получать информацию в сети CAN INFO DIV
  • Предупреждать водителя
3. Электрические характеристики

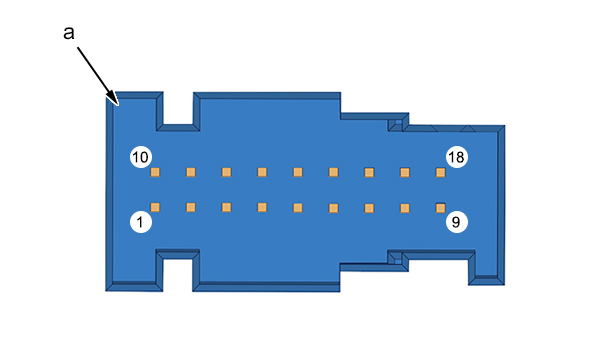

Рисунок : d4eamhdd
"a" Синий разъем на 18 контактов
Номер контакта Принадлежность каналов разъема
1 Свободен
2 Питание камеры визуальной помощи при маневрировании
3 Сигнал "-" камеры визуальной помощи при движении задним ходом с обзором на 180°
4 Сигнал "-" камеры визуальной помощи при маневрировании
5 "масса" камеры визуальной помощи при маневрировании
6 Видеосигнал "-" компьютера визуальной помощи при маневрировании
7 Свободен
8 Свободен
9 Свободен
10 Питание «+CAN»
11 Питание камеры визуальной помощи при движении задним ходом 180°
12 Сигнал "+" камеры визуальной помощи при движении задним ходом с обзором на 180°
13 Сигнал "+" камеры визуальной помощи при маневрировании
14 "масса" камеры помощи при движении задним ходом 180°
15 Видеосигнал "+" компьютера визуальной помощи при маневрировании
16 "масса"
17 CAN INFO DIV High
18 CAN INFO DIV Low
4. "обучение" - инициализация
Не установлено.
