Камера визуальной помощи при маневрировании

Смотри так же:
1. Описание

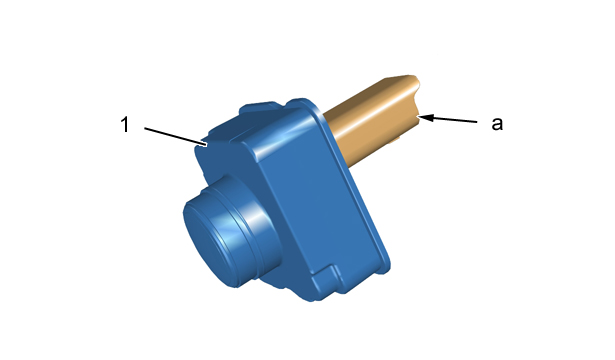

Рисунок : d4eabfzd
(1) Камера визуальной помощи при маневрировании.
"a" 4-контактный разъем черного цвета.
2. Назначение
Камера визуальной помощи при маневрировании позволяет показать радиус поворота, направление движения и край бампера автомобиля.
3. Работа
Размер сектора обзора панорамной камеры визуальной помощи при маневрировании :
  • От переднего и заднего бамперов до бесконечности (Горизонтальный угол 180 градусов)
  • На всю ширину автомобиля (Вертикальный угол 126 градусов)
Рисунок : d4ea7cmd
(1) Камера визуальной помощи при маневрировании.
"A" Горизонтальный угол охвата камеры визуальной помощи при маневрировании.
Горизонтальный угол охвата камеры визуальной помощи при маневрировании составляет 180°.

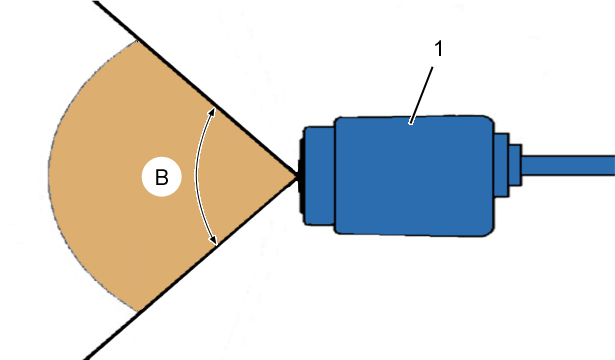

Рисунок : d4ea7cnd
(1) Камера визуальной помощи при маневрировании.
"B" Вертикальный угол охвата камеры визуальной помощи при маневрировании.
Вертикальный угол охвата камеры визуальной помощи при маневрировании составляет 126°.
4. Электрические характеристики

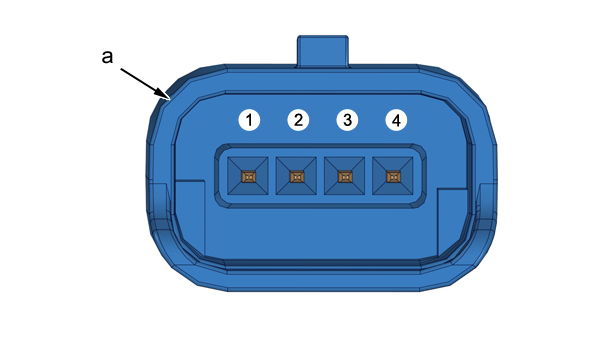

Рисунок : d4eabzkd
"a" 4-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Электрическое питание
2 Сигнал "+" камеры визуальной помощи при маневрировании
3 Сигнал "-" камеры визуальной помощи при маневрировании
4 "масса"
5. "обучение" - инициализация
Не установлено.
