ПРИМЕЧАНИЕ : (*) В зависимости от версии.
Когда водитель включает функцию визуальной помощи при маневрировании, она информирует водителя о наличии наиболее близкого препятствия, выводя изображение на многофункциональный экран.
Функция визуальной помощи при маневрировании управляется компьютером визуальной помощи при маневрировании.
Компьютер визуальной помощи при маневрировании запоминает изображения, передаваемые при маневрировании автомобиля камерой визуальной помощи при маневрировании и камерой визуальной помощи при движении задним ходом 180°, и создает изображение в виде сверху.
Изображение в виде сверху создается на основе следующей информации :
- Изображение от камеры визуальной помощи при маневрировании
- Изображение от видеокамеры визуальной помощи при движении задним ходом 180°
- Угол поворота вала рулевого колеса
- Направление движения автомобиля
- Скорость автомобиля
Изображение сверху сочетается с одним из следующих видов :
- Вид сзади
- Приближенный задний вид
- Задний боковой вид
- Вид спереди
- Приближенный вид спереди
- Передний боковой вид
Обзор задней части информирует о подходе к автомобилю или о приближении к препятствию (Оценка расстояния до препятствия и траектории, выбранной для маневра автомобиля).
Приближенный задний вид показывает более подробно заднюю часть вида сверху для маневрирования вблизи препятствия.
Задний боковой вид показывает зоны, расположенные с одной и другой стороны заднего бампера автомобиля (Изображения на 180° на уровне заднего бампера).
Передний вид информирует о близком препятствии (Обозначение препятствия и траектории, выбранной для маневрирования автомобиля).
Приближенный передний вид детализирует вид сверху, позволяя маневрировать вблизи препятствия.
Передний боковой вид показывает зоны по обеим сторонам переднего бампера автомобиля (Изображения на 180° около переднего бампера).
Передняя визуальная помощь при маневрировании активируется в следующих случаях :
- Функция визуальной помощи при маневрировании включена
- Двигатель работает
- Скорость автомобиля меньше 10 км/ч
Передняя визуальная помощь при маневрировании отключается в следующих случаях :
- При неработающем двигателе
- Когда скорость автомобиля превышает 10 км/ч
- Когда функция визуальной помощи при маневрировании неактивна в течение более 5 минут
ПРИМЕЧАНИЕ : Функция помощи при полуавтоматической или автоматической парковке может запросить включение/выключение функции передней визуальной помощи при маневрировании.
Задняя визуальная помощь при маневрировании активируется в следующих случаях :
- Функция визуальной помощи при маневрировании включена
- Двигатель работает
- Скорость автомобиля меньше 10 км/ч
Задняя визуальная помощь при маневрировании отключается в следующих случаях :
- При неработающем двигателе
- Если разъем прицепа включен в электрический разъем буксировочного приспособления, и включена передача заднего хода (*)
- Когда скорость автомобиля превышает 10 км/ч
- При открытии двери багажного отделения или крышки багажника и включенной передаче заднего хода
- Когда функция визуальной помощи при маневрировании неактивна в течение более 5 минут
ПРИМЕЧАНИЕ : Функция помощи при полуавтоматической или автоматической парковке может запросить включение/выключение функции задней визуальной помощи при маневрировании.
 | |
| Рисунок : d4eabl7d |  |
"A" Габарит автомобиля (С учетом наружных зеркал заднего вида).
"B" Угол поворота колес (слева и справа).
"C" Расстояние 2 м от бампера.
"D" Расстояние 1 м от бампера.
"E" Расстояние 30 см от бампера.
 | |

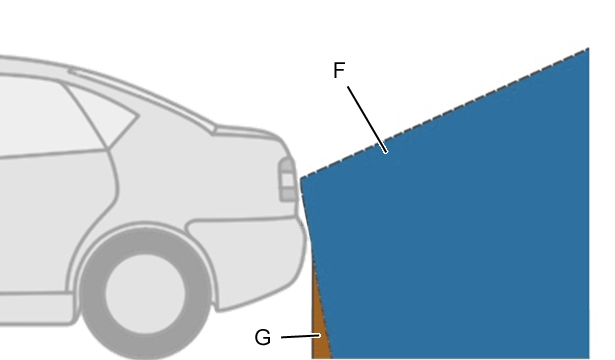

| Рисунок : d4eabl8d | |
"F" Поле обзора видеокамеры визуальной помощи при движении задним ходом 180°.
"G" "мертвые" зоны видеокамеры визуальной помощи при движении задним ходом 180°.
 | |

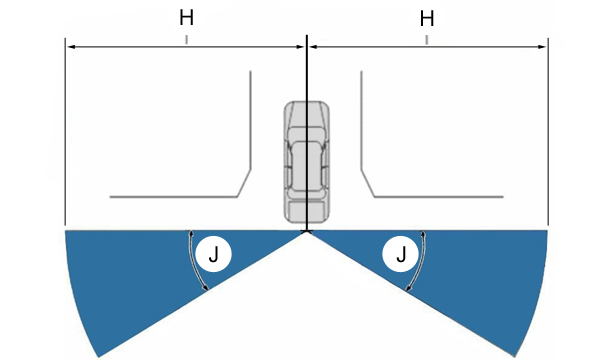

| Рисунок : d4eabl9d | |
"H" Расстояние : 10 метров.
"J" Угол заднего бокового обзора 25°.
 | |

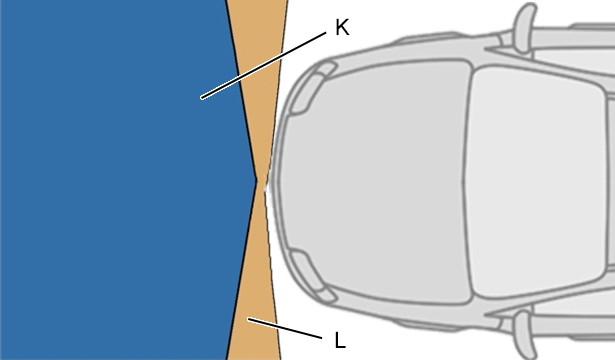

| Рисунок : d4eac79d | |
"K" Поле обзора видеокамеры визуальной помощи при маневрировании.
"L" Зона, недоступная для видеокамеры визуальной помощи при маневрировании.
 | |

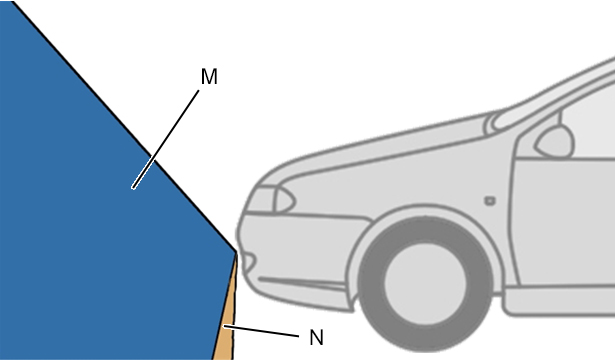

| Рисунок : d4eac7ad | |
"M" Поле обзора видеокамеры визуальной помощи при маневрировании.
"N" Зона, недоступная для видеокамеры визуальной помощи при маневрировании.
 | |

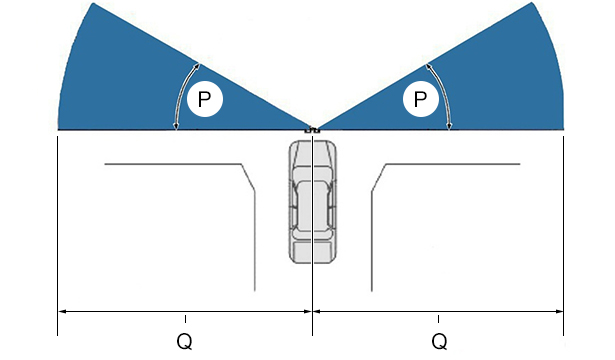

| Рисунок : d4eac7bd | |
"P" Передний боковой угол охвата составляет 25°.
"Q" Расстояние : 10 метров.
