Снятие и установка передней двери

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Двери, молдинги, стеклоподъёмники ➠ Каталог деталей
• Системы комфорта ➠ Раздел описания и работы
• Схема стеклоподъёмников общая сеть ➠ Электрические схемы Citroen C5 Aircross
• Схема центрального замка ➠ Электрические схемы Citroen C5 Aircross

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).

ВНИМАНИЕ : При каждой замене петель двери необходимо заменять ось и фиксатор.

1. Оборудование

Оборудование : Подставка для двери .

инструмент	Номер	Наименование
Рисунок : e5ag02mt	[1350-ZZ]	Инструмент для снятия обшивки

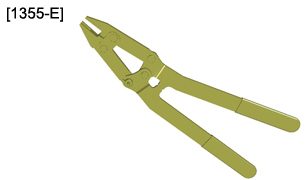

Рисунок : e5ab0yht	[1355-E]	Съемник оси

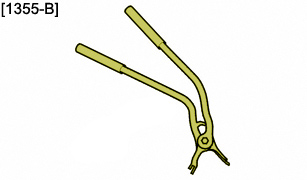

Рисунок : e5ag03vt	[1355-B]	Съемник оси

2. Предварительная операция

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

3. Снятие

Рисунок : c4cg14vd

Навесить переднюю дверь (1) на дверной кронштейн подрулевого коммутационного модуля.

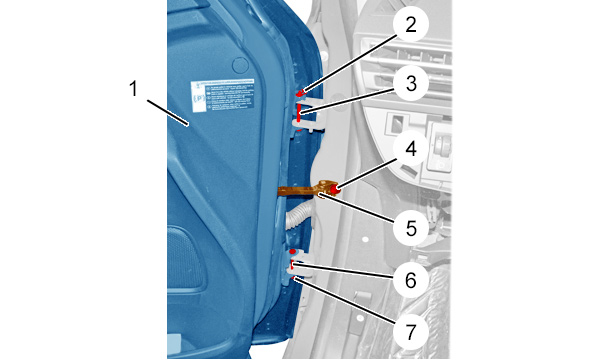

Рисунок : c4cg14wd

Снять :

• Болт (4) тяги двери (5)
• зажима (-ов) (2), (7)
• оси (3), (6) ; С помощью приспособлений [1355-E]и [1355-B]

Освободите переднюю дверь (1) (Следите за тем, чтобы не повредить переднее крыло).

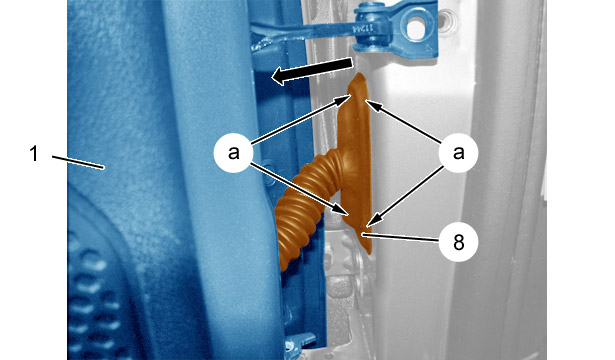

Рисунок : c4cg0n7d

ВНИМАНИЕ : Проявлять осторожность при откреплении накладки.

Открепить чехол (8) (в "a") ; С помощью приспособления [1355-Z].

Отделите (Как показано стрелкой ) :

• Втулка (8)
• Передняя дверь (1)

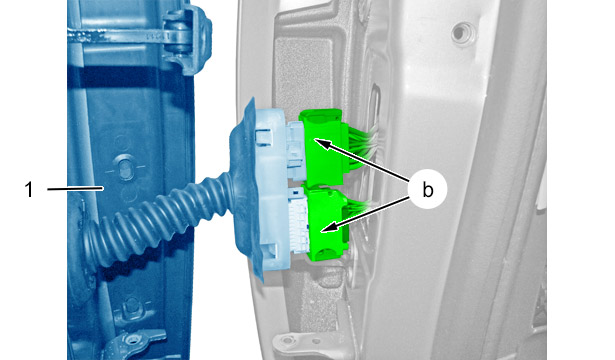

Рисунок : c4cg0n8d

Отсоединить разъемы (в "b").

Снимите переднюю дверь (1).

4. Регулировки

4.1. Шарниры двери (Со стороны двери)

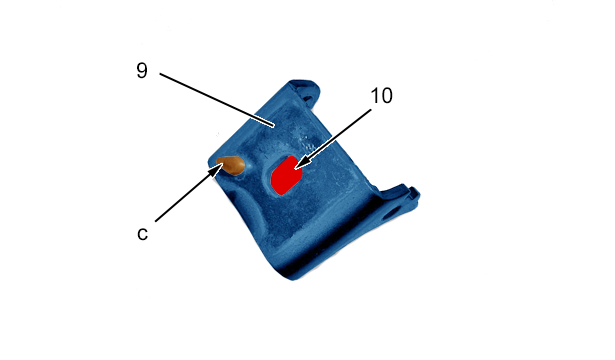

Рисунок : c4cg0qhd

ПРИМЕЧАНИЕ : Шарниры дверей (9) имеют установочные выступы со стороны двери. Установочные выступы "c" могут быть удалены, если необходима дополнительная регулировка.

Снять :

• болтов (10)
• Шарниры двери (9)

Срежьте направляющие штыри (в "c") ; С помощью ножниц для металла.

ВНИМАНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

Установить шарниры (9)(не затягивая).

4.2. Шарниры двери (Поверхность кузова)

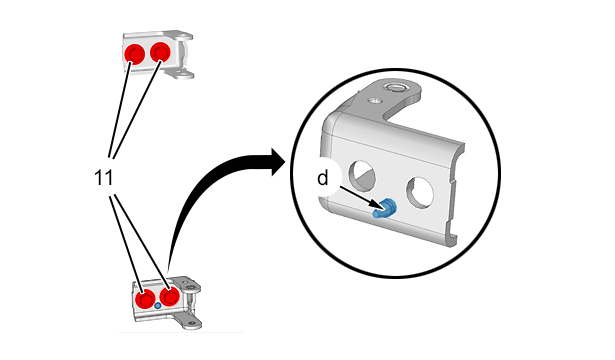

Рисунок : c4cg0qld

ПРИМЕЧАНИЕ : Петли дверей помечены со стороны кузова. Установочные выступы "d" могут быть удалены, если необходима дополнительная регулировка ; С помощью выколотки.

Снять шарниры .

Удалите маркировки (в "d").

ВНИМАНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

Установить шарниры (не затягивая).

Регулировка дверных зазоров осуществляется с использованием неподвижных шарниров, удерживаемых болтами (11).

4.3. Скобу передней двери

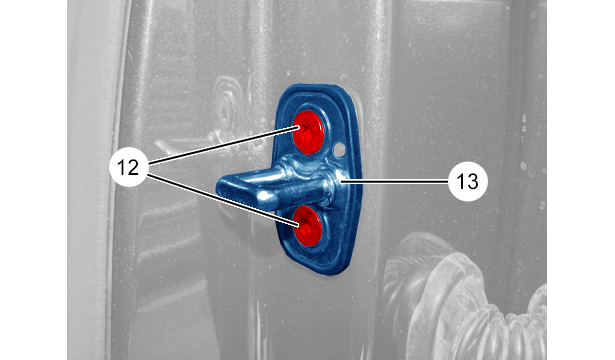

Рисунок : c4cg0qjd

Ослабьте на четверть оборота болт (12), чтобы дать возможность закрыть дверь, не задев скобу (13).

4.4. Регулировки

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

Установите :

• Передняя дверь (1) ; С помощью подставки для двери
• оси (3), (6)
• зажима (-ов) (2), (7)
• Болт (4) тяги двери (5)

Присоединить разъемы (в "b").

Проверьте зазоры и выравнивание ; С помощью болтов (10), (11), (12).

Завернуть болты (10), (11), (12) до получения контакта, не затягивая их.

Отсоединить разъемы (в "b").

Снять :

• Болт (4) тяги двери (5)
• зажима (-ов) (2), (7)
• оси (3), (6) ; С помощью приспособлений [1355-E]и [1355-B]

Освободите переднюю дверь (1) (Следите за тем, чтобы не повредить переднее крыло).

Затянуть болты (10), (11), (12).

5. Установка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

Установите :

• Передняя дверь (1) ; С помощью подставки для двери
• оси (3), (6)
• зажима (-ов) (2), (7)
• Болт (4) тяги двери (5)

Присоединить разъемы (в "b").

Затянуть болты (4).

6. Дополнительная операция

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

7. Проверить

Проверить работу различного оборудования.
