ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).

Обозначения : Обозначение операций с помощью символов .

1. Оборудование

Оборудование	Артикул	Наименование

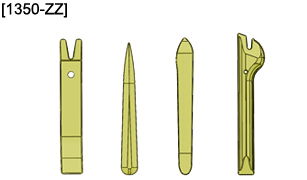

Рисунок : e5ag02mt	[1350-ZZ]	Инструмент для снятия обшивки

2. Предварительные операции

Снять :

• Наружное зеркало
• Зеркальный элемент наружного зеркала заднего вида

3. Разборка

3.1. Электродвигатель зеркального элемента наружного зеркала заднего вида

Рисунок : c4cs1snd

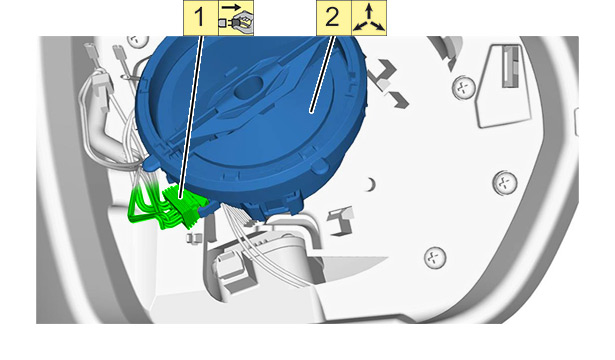

Рисунок : c4cs1sod

3.2. Корпус наружного зеркала заднего вида

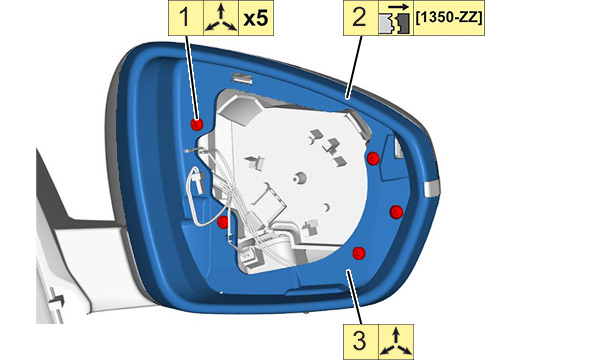

Рисунок : c4cs1spd

3.3. Датчик наружной температуры

Снять датчик температуры наружного воздуха .

3.4. Корпус наружного зеркала заднего вида

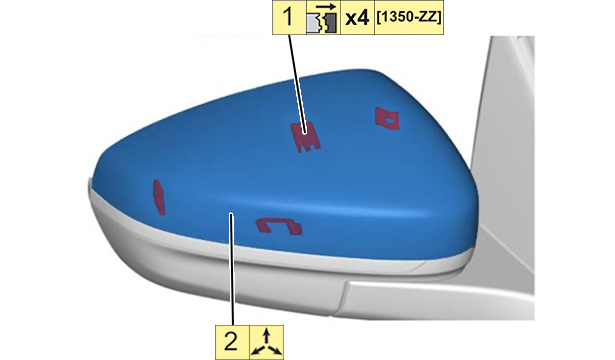

Рисунок : c4cs1sqd

3.5. Повторитель наружного зеркала

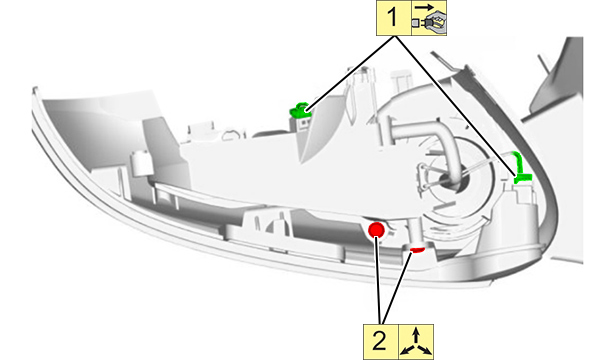

Рисунок : c4cs1srd

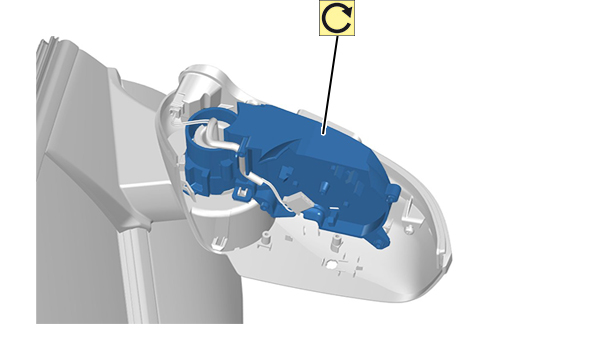

Рисунок : c4cs1u4d

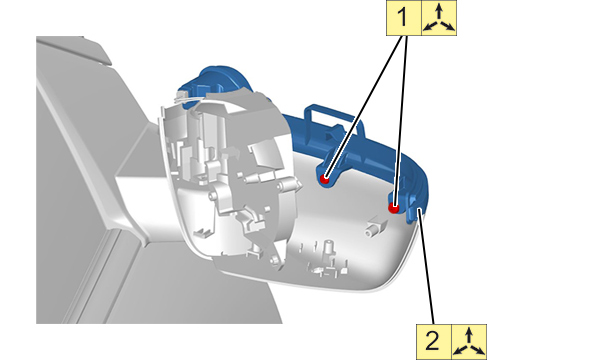

Рисунок : c4cs1u5d

4. Сборка

Действовать в последовательности, обратной операциям по разборке.

5. Дополнительные операции

Установите :

• Зеркальный элемент наружного зеркала заднего вида
• Наружное зеркало

6. Проверка

Проверить работу различного оборудования.
